Información Básica.
No. de Modelo.
WRA-2224S...+W8BV2.
Estructura
Válvula de Bola Fija
Tipo
Válvula de Bola Fija
Función
Válvula de alivio
Temperatura
-30~130ºC
Estándar
ISO9001,Ppap
Aplicación
Industria, Industria de Agua, Familia
medio
agua fría/caliente, con 50% de glicol
presión nominal
Pn20
nivel
ip67
tipo de control
eléctrico y manual
Paquete de Transporte
Carton with Pallet
Especificación
DN25, DN20, DN15
Marca Comercial
Winvall
Origen
China
Descripción de Producto
Descripción
La válvula de bola de latón de control motorizado Winner consta de actuador de tipo on/OFF o de tipo 3 puntos y válvula de bola W8BV...series, que tienen una estructura compacta, funcionamiento estable, excelente capacidad de parada de agua, gran caudal de agua, bloque de tierra cero y bajo par.
Aplicación

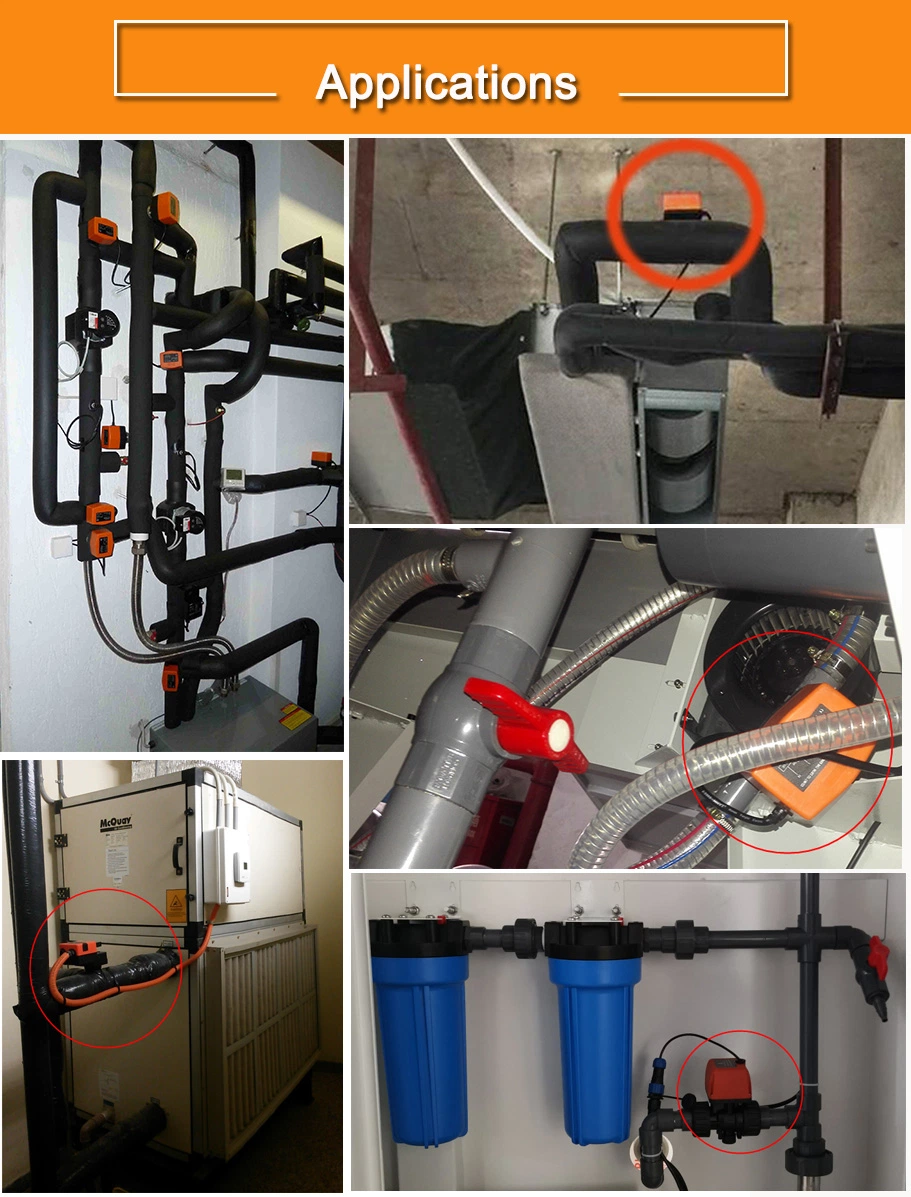

Sistema HVAC, sistema de calefacción, sistema de tratamiento de agua y algunos equipos industriales.
Datos técnicos:
Cuerpo de la válvula
Medio: Agua fría/caliente, con 50% de glicol Temperatura del medio: -10...100 centígrados
Presión nominal: PN20 Conector de tubo: Rosca interna
Rango de temperatura ambiente: -5...+60 centígrados ;0...90%HR Tipo de válvula: 2 vías
Material
Cuerpo de la válvula: Latón (Hpb59-1) Sello: Bola: FKM+PTFE
Vástago: Junta tórica EPDM 3pcs
| Modelo no | Tipo | Diám. Interior | Pulgadas | KVS(m3/h) | Pmáx (kPa) | PS(kPa) |
| W8BV215 | 2 vías | 12mm | 1/2 | 6,8 | 800 | 1000 |
| W8BV220 | 18mm | 3/4 | 8,3 | 800 | 1000 | |
| W8BV225 | 25mm | 1 | 10,1 | 800 | 1000 |
Actuador
| Modelo no | Tensión de trabajo | Tipo de actuador | Par de salida | Hora de encendido/apagado | Cuerpo de la válvula |
| WRA-2224S.. | 24V AC/DC±15% | 0-10v | >4,0 N.m | 8S/35S | W8BV215 / W8BV315 W8BV220 / W8BV320 W8BV225 / W8BV325 |
