Información Básica.
No. de Modelo.
WRA-42024+W8BV320
Estructura
Válvula de Bola Fija
Tipo
Válvula de Bola Fija
Función
Válvula de alivio
Temperatura
Temperatura normal
Estándar
ISO9001
Aplicación
Industria, Industria de Agua, Familia
medio
agua fría/caliente, con 50% de glicol
temperatura del medio
2ºc...95ºc.
presión nominal
pn16
nivel de protección
ip67
Paquete de Transporte
Carton with Pallet
Especificación
DN20
Marca Comercial
Winvall
Origen
China
Descripción de Producto
Descripción

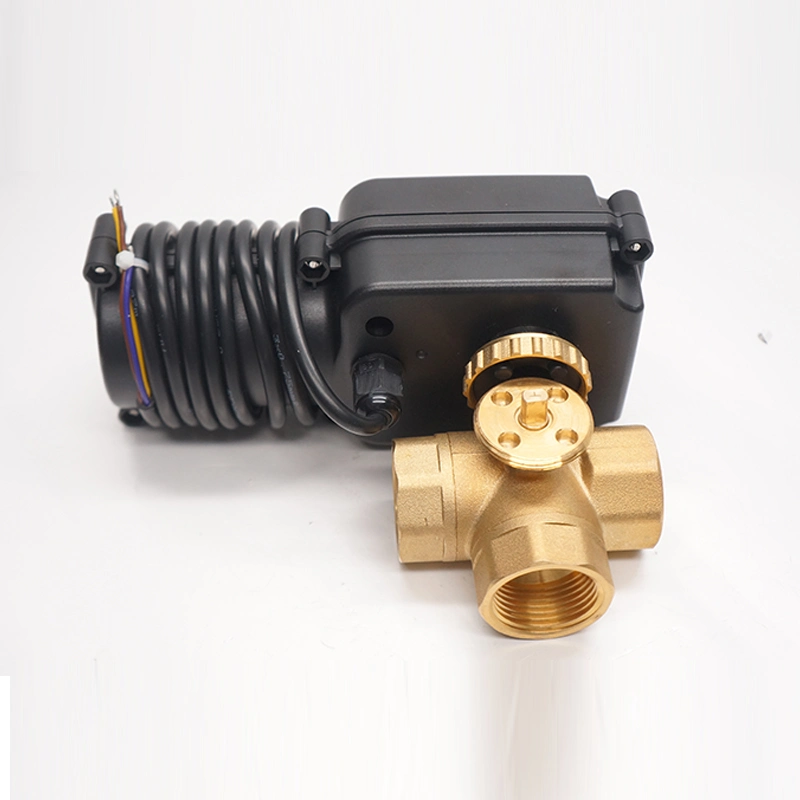

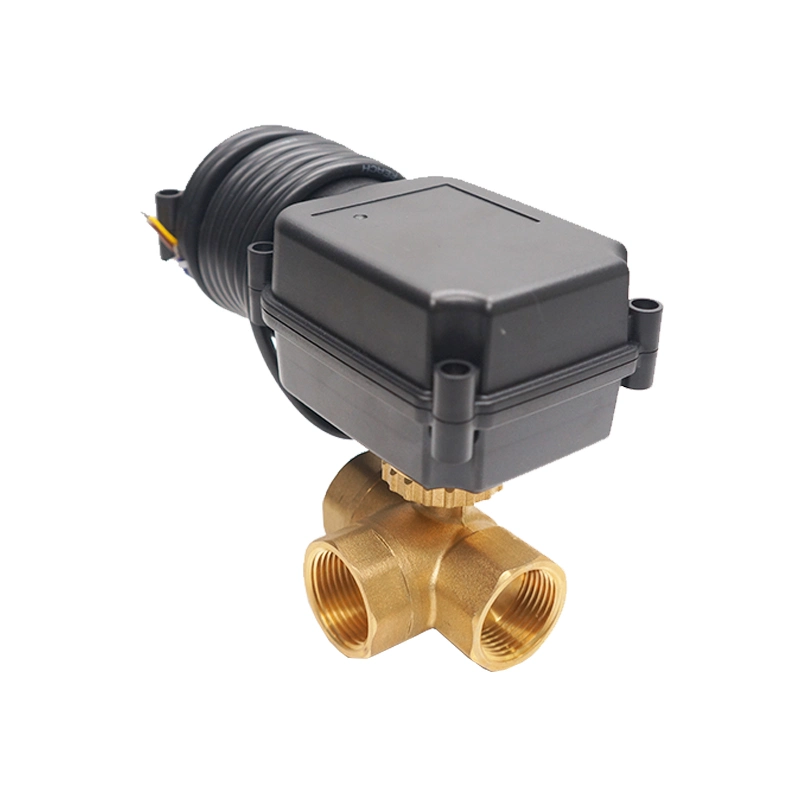

Ganador AC/DC 2-4s rápido ejecutando motorizado del actuador de válvula de bola se compone de actuador tipo on/off y W8BV… válvula de bola serie compacta, que tienen estructura, funcionamiento estable, una excelente capacidad de parada de agua, un gran caudal de agua, cero suciedad bloquear y bajo el par.
Aplicación

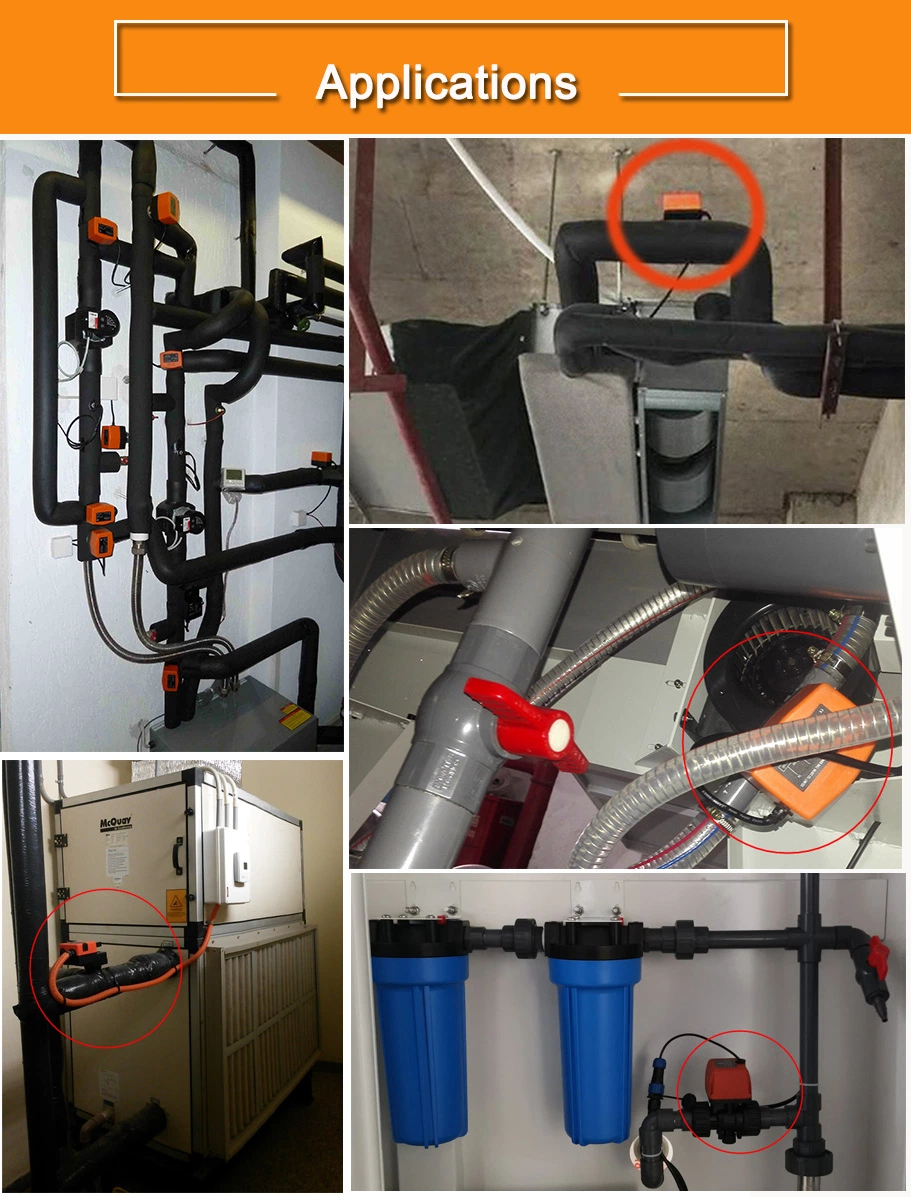

Mini ganador de las válvulas de bola motorizada son ampliamente utilizados en el sistema de climatización, calefacción , sistema de tratamiento de agua y algunos equipos industriales .Puede sustituir a la apertura y cierre rápido (tales como válvulas de solenoide), y aplicaciones exigentes donde el flujo es grande.
Datos técnicos:
El cuerpo de válvula
Forma de control: On/off on/off time:2-4S
La temperatura del medio: 2...95 centígrados de temperatura relativa del 90%máx.
La presión nominal: PN16 Conector tubo rosca interna:
Material
El cuerpo de válvula Actuador de latón: Alojamiento: PC+10GF
El sello de caucho EPDM: doble "O" ring junta axial; ambas partes P T F E + EP D M JUNTA TÓRICA sello de la válvula de bola elástica
Cable de salida: RVV3×0.75
| Modelo No. | Tipo | Pulg. | De diámetro. | L | H | M |
| W8BV315 | 3-Way | 1/2 pulg. | 10 | 56 | 102 | 30 |
| W8BV320 | 3/4''. | 12 | 70 | 106 | 37 | |
| W8BV325 | 1''. | 17 | 82 | 109 | 43 | |
| W8BV332 | 1 1/4" | 22 | 98 | 119 | 49 | |
| W8BV340 | 1 1/2''. | 25 | 104 | 141 | 51 | |
| W8BV350 | 2''. | 32 | 125 | 146 | 69 |
Actuador
WRA-42024 DC24V tipo on/off
El latiguillo es de color púrpura-marrón-amarillo tres núcleos cable, o marrón-negro-azul tres núcleos cable
La válvula de control del interruptor de cable: cable amarillo (o el cable negro)
Electrodo positivo: el cable violeta (o el cable azul)
Electrodo negativo: el cable marrón (o el cable marrón)
| Modelo No. | Tensión de trabajo | Tipo de actuador | El par de salida | Tiempo de encendido/apagado | El cuerpo de válvula |
| WRA-42024 | 24VCC | ON/OFF | 10-20 N.m | 2-4S | W8BV315 W8BV320 W8BV325 W8BV332 W8BV340 W8BV350 |
Características
1. Porque es impulsado por un motor DC, la alimentación se corta automáticamente cuando está en su lugar, el par de arranque es grande, y el tiempo de conmutación es sólo 2-4 S.
2.El cuerpo de válvula adopta una estructura única de sellado elástico, con la luz el par y no hay fugas.
3.embalaje especial y doble junta tórica se utilizan entre el eje de la válvula y el cuerpo de válvula, que puede ser completamente sellado.
4.Una conexión roscada es adoptado entre el conductor y el cuerpo de válvula, que es fácil de instalar.
5.El controlador adopta una estructura sellada, y el nivel de protección es IP67.
El embalaje del producto
1.Cada actuador está embalado en una caja de cartón.
2.Se adjunta la junta y las instrucciones para conectar el actuador y el cuerpo de válvula.
3.El diagrama de cableado está marcado en cada producto, consulte el diagrama de cableado de cada producto
