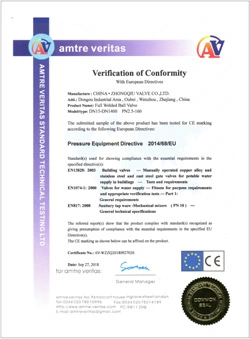

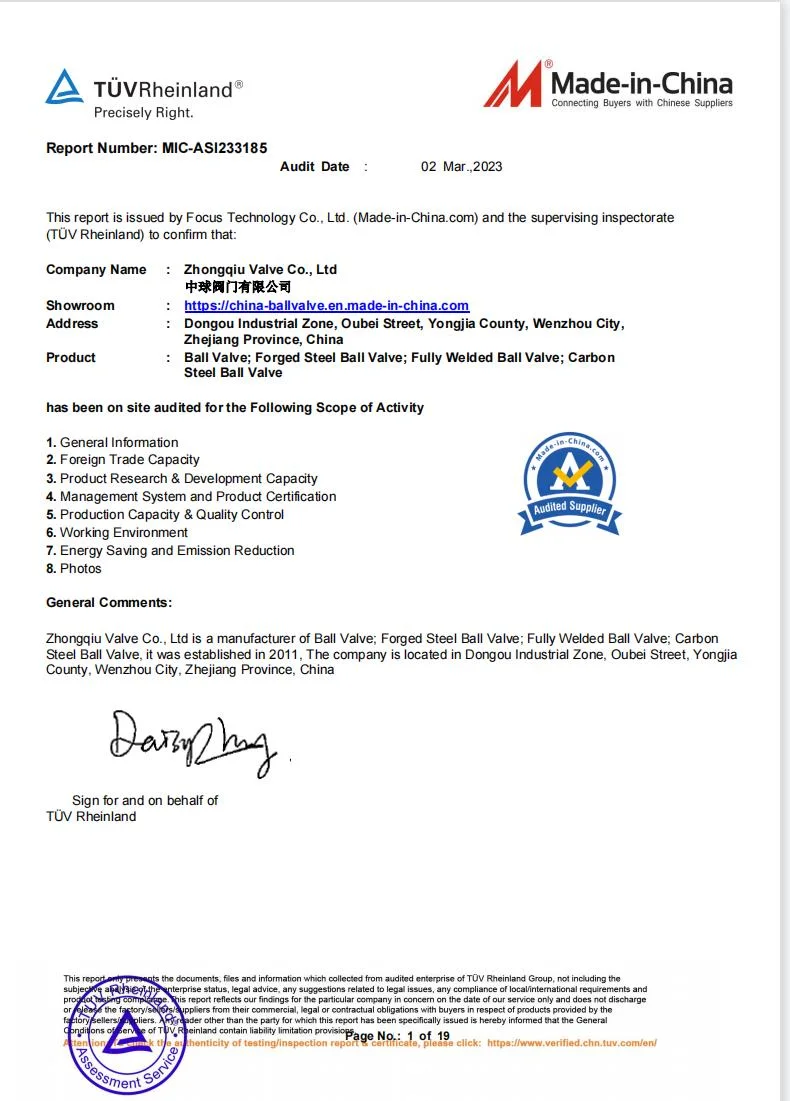

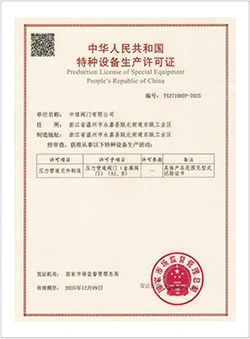

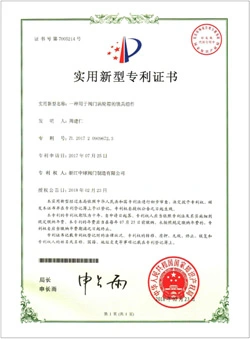

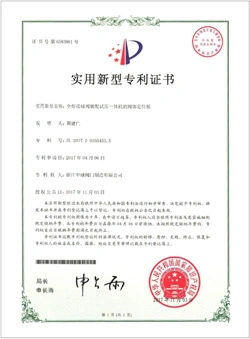

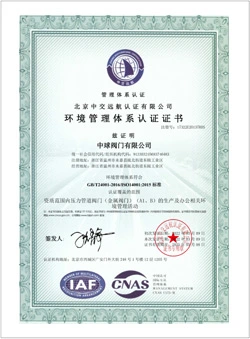

- Certificaciones
- Perfil de empresa
- La producción y la prueba
Información Básica.
No. de Modelo.
MM-01
personalizado
oem, odm
temperatura de trabajo
-25ºc~200ºc.
uso
indusrial
presión
1~2,5mpa
modo de control
tipo encendido-apagado
presión de trabajo
dn15-dn1400
medio de trabajo
gas de aceite de agua de aire
tipo de conexión
soldadura
Marca Comercial
zqv
Origen
Wenzhou, Zhejiang, China
Capacidad de Producción
500000
Descripción de Producto
Tecnología de base
En la canalización de fluido de transmisión de medios de comunicación, la válvula de bola es un dispositivo de corte eficaz y necesario. A fin de eliminar las impurezas y suciedad de los medios de comunicación fluido y mantener la canalización de la transmisión limpia y desbloqueo, un filtro establecido en el ducto de la transmisión es un equipo esencial e importante para mejorar la calidad del fluido. En este momento, filtros y las válvulas de bola instalado en la tramitación de la transmisión tomar un gran espacio y son a menudo limitado por las condiciones de aplicación y es difícil de quitar y lavar el filtro.
Esta nueva práctica de filtrado de auto-Válvula de bola de soldadura resuelve los problemas existentes, tales como la restricción de las condiciones de instalación de la configuración de filtros en la canalización, la dificultad de limpieza durante el mantenimiento, etc. Su deign razonables, estructura compacta y flexible, ahorrar mano de obra, instalación y mantenimiento muy conveniente, obviamente, no sólo reducir el espacio ocupado, pero también son buenas para la reducción de costes y amplia promoción y aplicación.
En virtud de la apertura de la auto-soldadura de filtrado de válvula de bola, cuando el líquido pasa a través de los medios de comunicación en el interior del agujero de la cavidad de la bola, puede ser filtrada por el filtro de la red por sí mismo. Cuando la bola se gira 90 grados hacia la derecha, la auto-soldadura de filtrado de la válvula de bola estará en el estado de cierre que desempeña el papel de cortar el fluido de transmisión de los medios en la canalización.
En la pared lateral del cuerpo de válvula, conectado a mediados de la brida y el ducto de drenaje conectado con la limpieza de tuberías de agua. Es capaz de limpiar el filtro de forma cómoda y rápida de la red mediante la apertura de la mitad de la brida de la cubierta y la canalización de drenaje. También puede establecer una válvula eléctrica o neumática válvula en la canalización de drenaje a fin de lograr la auto-lavado del filtro de la red. Si el filtro de red está roto, es capaz de intercambiar con la apertura de la mitad de la brida de la cubierta.
Características de la tecnología
1. Con el sistema integrado de válvula de bola de soldadura, no habrá fugas externas fenómeno.
2. El asiento de válvula está constituido por carbonizó el anillo de sellado y la primavera con una fuerte capacidad de adaptar la presión y cambios de temperatura. Dentro del rango de temperatura y presión estándar, no habrá ninguna fuga.
3. El proceso de fabricación de la bola es rastreado y probados por el equipo avanzado detector. La bola tiene una alta densidad de fabricación.
4. La Junta aprueba C-PTFE material con un 20% de carbono para garantizar ninguna fuga.
5. En comparación con productos similares o productos de la misma especificación, el cuerpo de válvula es pequeño y ligero con una hermosa apariencia y larga vida de servicio.
6. El cuerpo de válvula de bola y el cuerpo de válvula lateral embutidas adoptar todos los tubos de acero moldeado por prensado. En el vástago de válvula, utilice el doble "O-ring" para el sello con el venteo resistente función.
7. El filtro de red y la bola se combinan como uno. El enlace de la bola de la propia red de filtro juega un papel de filtrado en la canalización y puede reemplazar el filtro; lograr el efecto de una válvula con múltiples funciones. Por lo tanto, es capaz de guardar el espacio de instalación de ductos y los costes de negocio y detener las impurezas con un diámetro de más de 4,5 mm.
8. La red de filtros adopta el V-boca para garantizar el normal paso de los medios de comunicación en el caso de bloqueo de la impureza de las partículas, mientras que la válvula puede funcionar con normalidad. Adopta el diseño de válvula de alivio de presión que puede ajustar la diferencia de presión interna y externa de la válvula de seguridad y mejorar su rendimiento. Mientras tanto, es capaz de sustituir la válvula de alivio de presión con una válvula de bola roscada para realizar la operación de ahorro de tiempo, ahorrar mano de obra, cómoda y flexible.
| 1 | El cuerpo de válvula | 9 | Resorte de disco. | 16 | El vástago de válvula | 23 | La placa de cubierta |
| 2 | Ball | 10 | El asiento de válvula | 17 | La junta | 24 | Eje de patilla |
| 3 | Cuerpo de válvula lateral | 11 | Asiento de válvula de alivio de presión | 18 | La JUNTA TÓRICA | 25 | La JUNTA TÓRICA |
| 4 | Red cono | 12 | Válvula de alivio de presión | 19 | Cubierta de vástago de válvula | 26 | El tornillo de Slipknot |
| 5 | Red de tubo | 13 | Key | 20 | El anillo de presión | 27 | La parte inferior de la red |
| 6 | Anillo de asiento de válvula | 14 | La captura | 21 | Chaveta | 28 | Anillo fijo |
| 7 | La JUNTA TÓRICA | 15 | Vástago de válvula de manguito | 22 | M-brida id. | 29 | El tornillo hexagonal |
| 8 | La junta |
ZQV filtro de soldadura por completo la válvula de bola, una válvula con múltiples funciones, desempeña el papel no sólo de corte de los medios de comunicación, sino también la filtración. Por lo que el espacio de instalación se guarda y se puede omitir el tradicional filtro delantero. La instalación es limpia, sencilla y cómoda. Con el pleno de la soldadura de estructura, la vida de servicio es más largo.
Parámetro técnico
| Diámetro nominal | DN65-DN350 | Nombre | Material |
| Presión nominal | PN1.6-PN6.4Mpa | El cuerpo de válvula | Acero al carbono |
| La temperatura de funcionamiento | -29t:-200X: | Ball | Acero inoxidable |
| El método de operación | El mango, gear, eléctricos, neumáticos | Red de filtros | Acero inoxidable |
| Gama de aplicaciones | Campo de tuberías industriales tales como la red de tuberías de calefacción, el tratamiento de aguas residuales, Red de tuberías de aire acondicionado, centrales eléctricas, oleoductos, etc.. | Tapa de desagüe | Acero al carbono |
| Tubo de conexión de corto | Acero al carbono | ||
| Medio de trabajo | Los medios no corrosivos como el agua, gas, petróleo, etc.. | El asiento de válvula | El PTFE+C |
 |  |  |
 |  |  |
 |  |  |
 |  |  |

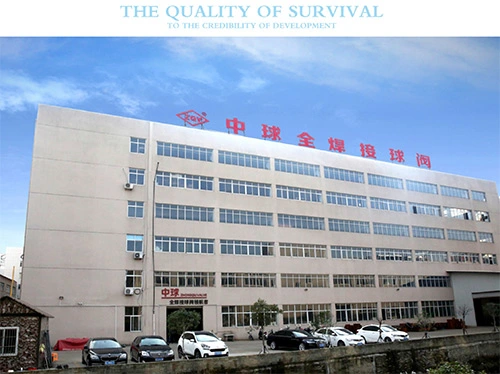

ZQV válvula es una empresa internacional que integra la producción y la investigación científica de la válvula, la fabricación, instalación,ventas,servicio y comercio exterior, etc. ha sido promovido con éxito a la interna de la marca de primera línea de ensamblado de equipos mecánicos,que Oubei bases en la ciudad, casa de bombas y válvulas en la ciudad de Wenzhou, Zhejiang.La empresa sirve para los consumidores en general y satisface sus demandas con productos de alta calidad e integridad.
Válvula ZQV lanza su producto principal de soldado completamente la válvula de bola con el proceso de producción avanzada internacional y la técnica y garantía de calidad internacional y el procedimiento de control y gestión avanzada de la producción y operación de válvula. Nuestros productos son ampliamente aplicadas en los países y regiones como,Eurpoe,Medio Oriente, Sudeste de Asia y China, etc. Principales productos totalmente soldado de las válvulas de bola, válvulas de bola soldadas totalmente subterránea de alivio, válvula de bola Válvulas de bola de gas natural y con un diámetro de DN15-DN1600 y la presión de funcionamiento de 1.0Mpa~6.4Mpa y temperatura de -196ºC~550ºC están disponibles en la actualidad.Materiales:,acero al carbono, acero de aleación de acero resistente al calor de acero inoxidable,;métodos operativos:manual,con accionamiento eléctrico, hidráulico, y automática, etc. Principales productos son conformes con las normas técnicas en distintos países y regiones, tales como,ANSI,API,EN,bs,DIN,ASME e ISO etc, que se aplican en diversas industrias del petróleo, producto químico en dustry,gas natural, la industria térmica,barco,electricidad,farmacia,metalurgia,comida,ingeniería de la construcción de la ECT.
Válvula ZQV lanza su producto principal de soldado completamente la válvula de bola con el proceso de producción avanzada internacional y la técnica y garantía de calidad internacional y el procedimiento de control y gestión avanzada de la producción y operación de válvula. Nuestros productos son ampliamente aplicadas en los países y regiones como,Eurpoe,Medio Oriente, Sudeste de Asia y China, etc. Principales productos totalmente soldado de las válvulas de bola, válvulas de bola soldadas totalmente subterránea de alivio, válvula de bola Válvulas de bola de gas natural y con un diámetro de DN15-DN1600 y la presión de funcionamiento de 1.0Mpa~6.4Mpa y temperatura de -196ºC~550ºC están disponibles en la actualidad.Materiales:,acero al carbono, acero de aleación de acero resistente al calor de acero inoxidable,;métodos operativos:manual,con accionamiento eléctrico, hidráulico, y automática, etc. Principales productos son conformes con las normas técnicas en distintos países y regiones, tales como,ANSI,API,EN,bs,DIN,ASME e ISO etc, que se aplican en diversas industrias del petróleo, producto químico en dustry,gas natural, la industria térmica,barco,electricidad,farmacia,metalurgia,comida,ingeniería de la construcción de la ECT.
Inhrtiying operacional con espíritu de "sobrevivientes con calidad, en el desarrollo de la innovación y sirviendo a clientes en tegrity" y el sistema de gestión de recursos de clientes son plenamente con la avanzada y equipos de procesamiento suficiente y el proceso y completar la detección de las medidas y sistema de aseguramiento de calidad.Todos los materiales, sugerencias y opiniones de clientes se clasifican,presentadas y cuidadosamente contesto,y las estadísticas y análisis son carrued regularmente con el fin de estimular la creación de nuevos productos de información y gestión de calidad del producto.Vamos a crear valores para los consumidores en general con la idea de la cero distancia.
Deseamos que no ofrecen servicio de alta calidad de cliente con personal de la bola en el contexto actual de desarrollo continuo de la ciencia y tecnología y contant fortalecer la internacionalización.
El líder internacional de la producción y equipos de inspección de ZhongQiu coincide con su visión de clase mundial. En ZhongQiu,el espíritu de mantener la mejora se concentra en cada conjunto de equipos avanzados y de cada proceso especial.ZhongQiu es profundamente consciente de que sólo la calidad del producto casi perfecto puede garantizar sus intereses y valores, que es la connotación ZhongQiu core de la promesa de lograr sus válvulas.
El personal de ZhongQiu están dispuestos a ofrecerle los productos de alta calidad con nuestros excelentes equipos y medios de gestión avanzada.

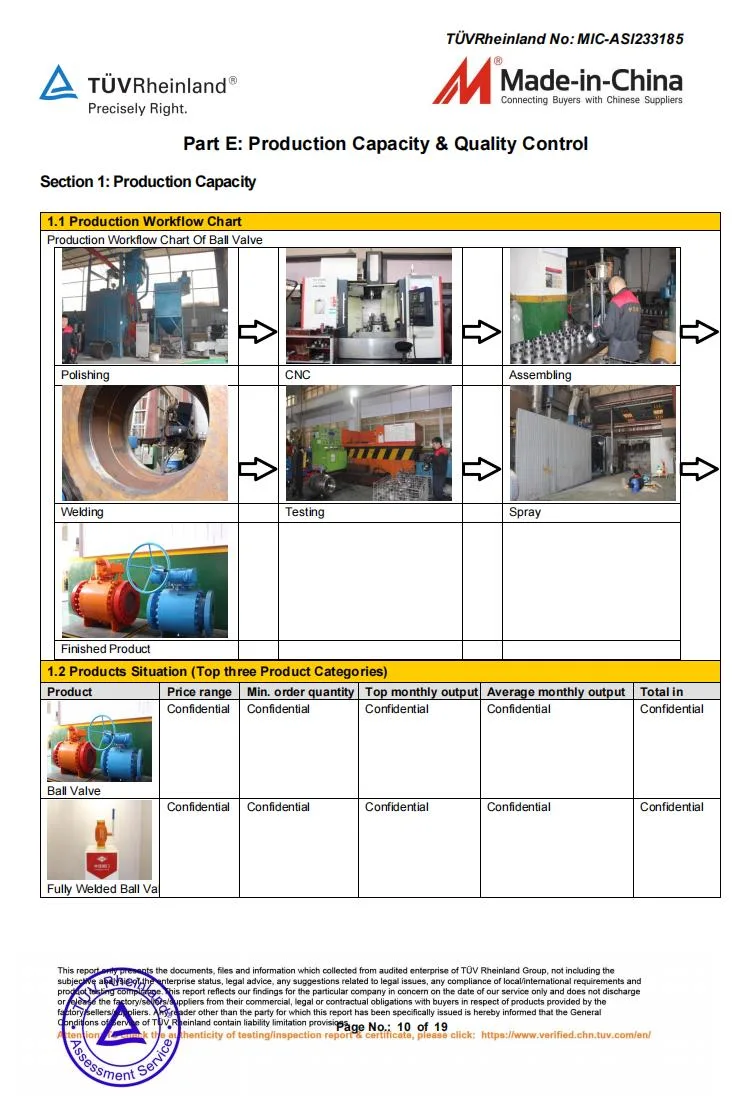

Prositive tres segmentos respecto a la calidad de vida de la empresa que en el orde para asegurarse de que el QC trabaja junto con la producción Dep así como el técnico Dep día y noche en el terreno de la producción y que proporcionan las condiciones esenciales para el producto con calidad por establecer el laboratorio con métricas avanzados equipos y aparatos de topografía precisa.
