Información Básica.
No. de Modelo.
HS4810
Tipo
Válvula de Bola Flotante
Función
Blow-Up válvula
Temperatura
Alta Temperatura
Aplicación
Industria, Industria de Agua, Familia
dn
dn25~dn300 (por favor contáctenos por dn300 arriba)
n.o de pieza
pn1,6, pn4,0 ansi150, 300
conexión
embridado (pn16 ansi150) embridado(pn40 ansi300
tipo de actuador
actuador eléctrico inteligente itq, 3810r eléctrico
carrera nominal
90-0°rotatoria
diseño
consulte gb12338,mss-sp-68
brida estándar
jb/t79,1-94 o ansib16,5
Paquete de Transporte
Wooden Case or Carton
Especificación
SGS, GMP
Marca Comercial
U-ideal
Origen
Tianjin, China
Código del HS
8481804090
Capacidad de Producción
36000PCS/Year
Descripción de Producto

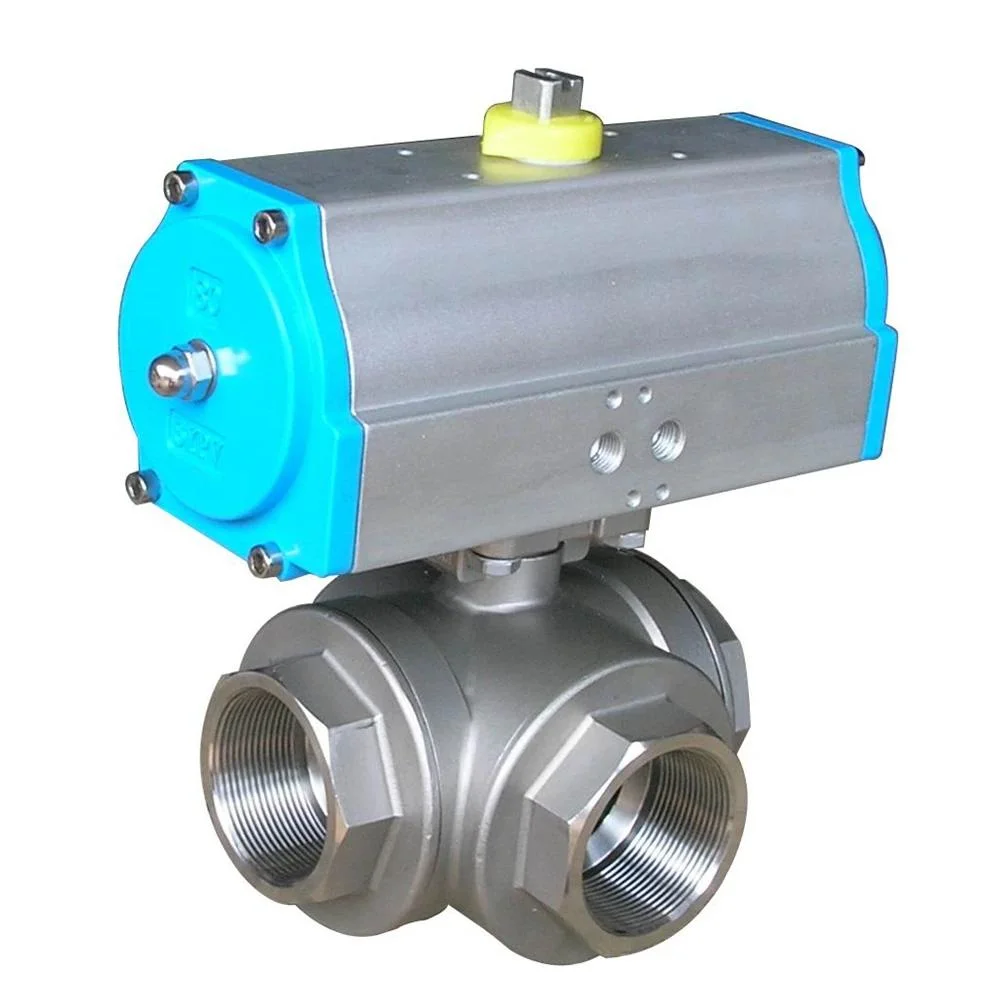

Tianjin U-ideal fabrica y exporta manualmente, neumática y eléctricamente accionadas balValves de dos y tres vías proporcionan 1/4 vuelta (o desvío) para el control on-off de fluidos.
Una válvula de bola es una válvula de flujo con un elemento de cierre redondo y un asiento redondo que permite un cierre hermético debido al sellado uniforme entre el elemento y el asiento. En aplicaciones de aire comprimido, una válvula de bola es una válvula controlada por una bola flotante libre manipulada por presión mecánica o de fluido.
Introducción del producto

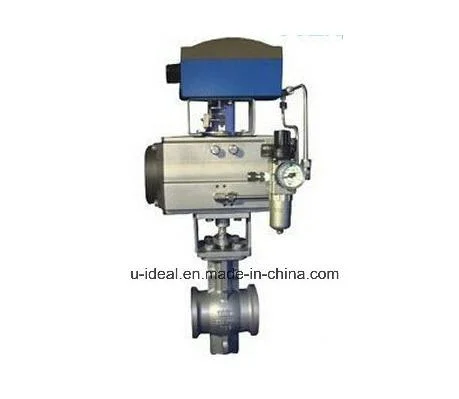

HS4810 la válvula de control de bola giratoria (cierre) de tapón excéntrico eléctrico es desarrollada independientemente por nuestra empresa para las condiciones de trabajo prácticas en la industria. Está diseñado con software UG de 3 dimensiones, simulado y analizado con NASTRAN, y procesado con máquina de control digital de alta precisión avanzada. El producto tiene buena calidad y se aplica ampliamente al control automático de petróleo, productos químicos, fabricación de papel , metalurgia, minería de carbón y tratamiento de agua .
Características del producto
El control de microprocesador, la mecánica y la integración eléctrica, no-amplificador adicional se aplican al actuador eléctrico.
El recorrido de la válvula se puede configurar libremente, después de lo cual el punto cero y el rango de medición pueden ajustarse automáticamente por la MCU del actuador.
La sensibilidad del actuador puede adaptarse a las condiciones de trabajo reales y evitar eficazmente la vibración de la válvula.
El límite múltiple del actuador (mecánico, electroneumático y de par excesivo) limita la posición de la válvula y protege el actuador.
La apertura o cierre eléctrico pueden configurarse libremente , con teclas de operación manual del sitio para realizar el funcionamiento eléctrico de la válvula en el sitio.
Función de autodiagnóstico,cuando la señal de entrada se corta o la válvula está completamente bloqueada ,el actuador emitirá una alarma automática y de acuerdo con la posición segura establecida, es decir , permanecerá en el mismo lugar o volverá automáticamente.
Opciones elemento: LCD local, transferencia de curvas de características de flujo , Bus de campo, diseño a prueba de agua/explosión .
La estructura excéntrica puede reducir el desgaste del asiento y aumentar la vida útil.
La paleta guía en el extremo del núcleo hace que el flujo de fluidos sea estable.
El tipo de sellado suave puede alcanzar cero fugas, el tapón de tipo sellado duro y el asiento pueden revestirse con una aleación de alta rigidez para mejorar la resistencia al desgaste y la resistencia a la corrosión .
Aplicable al control de medios de alta viscosidad, fibra y granulado.
Estándar de aplicación
Sistema de calidad: ISO9001
Diseño: Consulte GB12338,MSS-SP-68
Cara a cara: Consulte GB12221-89
Brida estándar: JB/T79,1-94 o ANSIB16,5
Norma de prueba: JB/T7387-94
Principales datos tecnológicos
Modelo | HS4810 | ||
| DN (mm) | DN25~DN300 ( por favor Contáctenos por DN300 arriba) | ||
| PN(MPa) | PN1,6, PN4,0 ANSI150, 300 | ||
| Conexión | Embridado (PN16 ANSI150) embridado(PN40 ANSI300) (PN1,6MPa / PN4,0MPa, DN25 son de tipo oblea) | ||
| Tipo de actuador | Actuador eléctrico inteligente ITQ, actuador eléctrico 3810R | ||
| Señal de entrada (salida) | ATQ150~ATQ3000 | Singal-phases110/220V AC o trifásica 380/440V AC 50/60Hz ±5% | |
| ATQ100 o golpe | 24/115/220V AC; 24VDC | ||
| Temperatura del fluido aplicable | Temperatura normal | -20~+180°C | |
| Alta temp. YO | -40~+450°C | ||
| carrera nominal | 90-0°rotatoria | ||
| Temperatura ambiente | -20~80°C(Nota: Si la temperatura de trabajo de accesorios como el posicionador y la electroválvula es inferior a esta temperatura, la temperatura ambiente de trabajo más baja de los accesorios debe tomarse como la temperatura ambiente de toda la máquina, el producto debe ser especialmente producido o configurado si es superior a 80°C.) | ||
| Características de flujo | Porcentaje igual | ||
Principales parámetros tecnológicos
Error básico (%) | ±1,0% (con posicionador) | ±8% (sin posición) |
| Histéresis (%) | 1,0% (con posicionador) | 6% (sin posición) |
| Banda muerta (%) | 0,8% (con posicionador) | 5% (sin posición) |
| Desviación de desplazamiento nominal | +2,5%(con posicionador) | +4%(sin posición) |
| Fuga | Temperatura normal | Clase VI |
| Alta temp. I | Clase IV | |
| Rangeabilidad | 100:1 | |
CV nominal
(DN) mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |
| CV | Núcleo estándar | 14 | 30 | 50 | 85 | 150 | 250 | 600 | 1000 | 1400 | 1900 |
| Núcleo de tamaño reducido | 5,6 | 12 | 20 | 28 | 60 | 100 | 240 | 400 | 560 | 760 | |
