Información Básica.
No. de Modelo.
XTL
Tipo de doble efecto Cilindro
Cilindro Común
Especial Tipo Cilindro
Cilindro digital
Combinación Tipo Cilindro
Gas-Líquido cilindro presurizado
nombre
actuador lineal
tensión de entrada
12v o 24v dc
interruptores de fin de carrera
interior
tipo de derecho
s2-10min
velocidad máxima
6mm-36mm /s
carrera estándar
50 - 1000mm
temperatura de funcionamiento
-45centigrade ~ 65 céntricos
clase de protección
ip65
decibelios de ruido
;48 Db
color
balck y sliver
Paquete de Transporte
2PC/CTN
Especificación
16cm*10cm*55cm
Marca Comercial
LOUIE
Origen
Changzhou
Código del HS
8412800090
Capacidad de Producción
40000
Descripción de Producto
12V / 24V Electric actuador neumático para la claraboya pasar CE

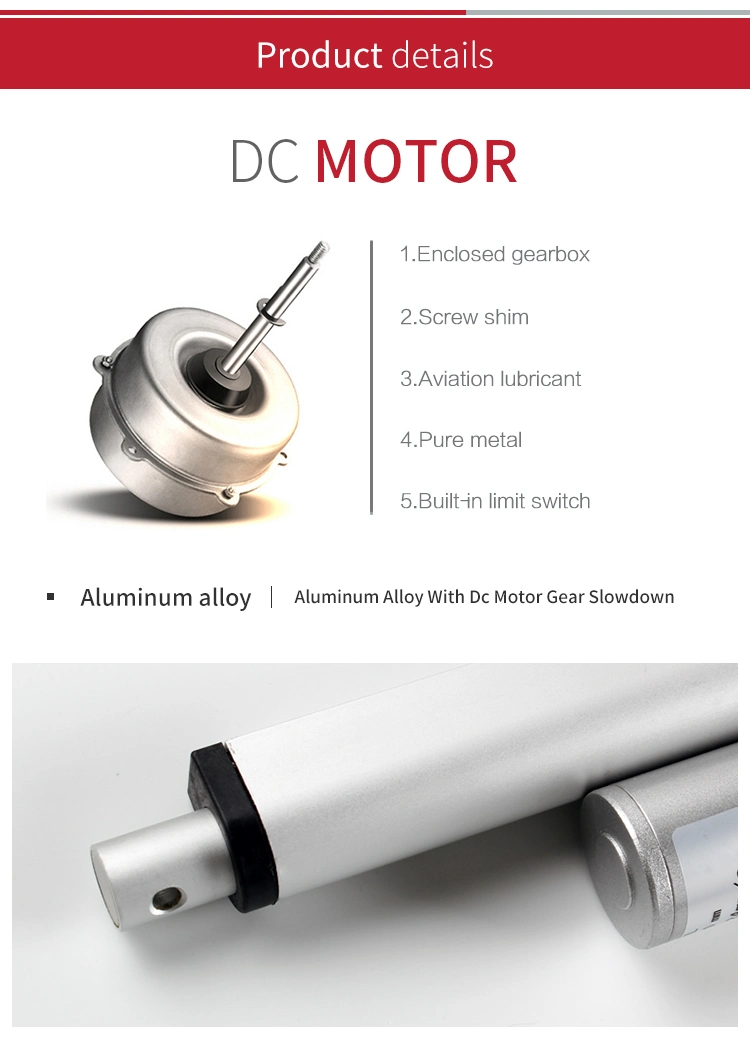

1. Pequeño motor de actuador lineal con tornillos ACME, construido en el Micro switch y un diodo interno,
2. Puede detenerse automáticamente y permite el cambio de dirección simplemente invirtiendo la polaridad de tensión aplicada.
3. Longitud del recorrido se pueden personalizar. Interruptores no están hechas para ser ajustable.
4. Inversamente proporcional a la velocidad y potencia.
Parámetros técnicos
Entrada: 12V/24V/36V/48V CC
Capacidad de carga: <1000N
Velocidad: 5mm/s o 10mm/seg.
Ictus: 50~1000mm(opcional)
Min la dimensión de instalación: SL=105mm+S
Los interruptores de limitada: interior
Temperatura de funcionamiento: -40°C a +65°C
La clase de protección: IP 65
El tipo de derecho: el 10% S2-18mín.
Modo de control: con cable, conexión inalámbrica
Cobertura de color: blanco plateado
Aplicación : los muebles, la industria

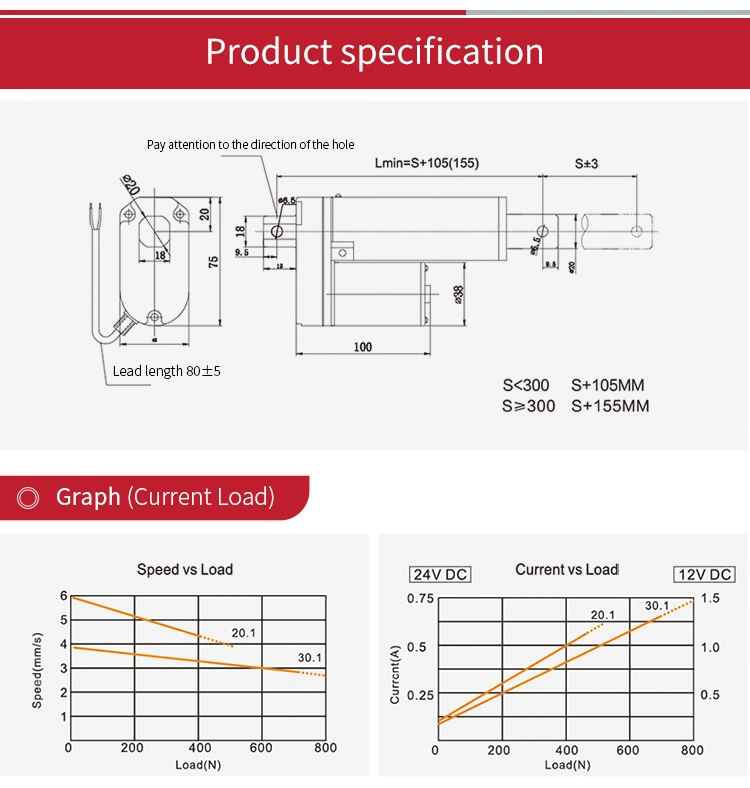

Fórmula de tamaño
Tamaño de instalación = golpe S +105 (± 3)
{La instalación de la dimensiones de montaje del potenciómetro = el trazo S +125(± 3)}
Calcular la dimensión de instalación Descripción:
XTL estándar:
Por ejemplo: Ictus 200mm,
Tamaño de instalación de 200 mm = +105 mm = 305mm (± 3)
Ampliar el tamaño máximo 505mm (± 3)
Actuador lineal Micro 12V
El paquete:
1. Pequeño motor de actuador lineal con tornillos ACME, construido en el Micro switch y un diodo interno,
2. Puede detenerse automáticamente y permite el cambio de dirección simplemente invirtiendo la polaridad de tensión aplicada.
3. Longitud del recorrido se pueden personalizar. Interruptores no están hechas para ser ajustable.
4. Inversamente proporcional a la velocidad y potencia.
Parámetros técnicos
Entrada: 12V/24V/36V/48V CC
Capacidad de carga: <1000N
Velocidad: 5mm/s o 10mm/seg.
Ictus: 50~1000mm(opcional)
Min la dimensión de instalación: SL=105mm+S
Los interruptores de limitada: interior
Temperatura de funcionamiento: -40°C a +65°C
La clase de protección: IP 65
El tipo de derecho: el 10% S2-18mín.
Modo de control: con cable, conexión inalámbrica
Cobertura de color: blanco plateado
Aplicación : los muebles, la industria
Fórmula de tamaño
Tamaño de instalación = golpe S +105 (± 3)
{La instalación de la dimensiones de montaje del potenciómetro = el trazo S +125(± 3)}
Calcular la dimensión de instalación Descripción:
XTL estándar:
Por ejemplo: Ictus 200mm,
Tamaño de instalación de 200 mm = +105 mm = 305mm (± 3)
Ampliar el tamaño máximo 505mm (± 3)
Actuador lineal Micro 12V
La especificación | Accidente cerebrovascular(mm) | Instalación de mini Dimensiones (mm) | Objetivo(N) | Tirando de ella(N) | Velocidad (mm/s) |
| XTL50 | 50mm | S+105MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL100 | 100mm. | S+105MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL150 | 150mm | S+105MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL200 | 200mm | S+105MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL250 | 250mm | S+105MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL300 | 300 mm. | S+155MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL350 | 350mm | S+155MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL400 | 400mm | S+155MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL450 | 450mm | S+155MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| XTL500 | 500mm | S+155MM | 80N-1700N | 50N-1300N | 7/12/24/48 |
| Podemos hacer diferentes características según sus necesidades. | |||||
