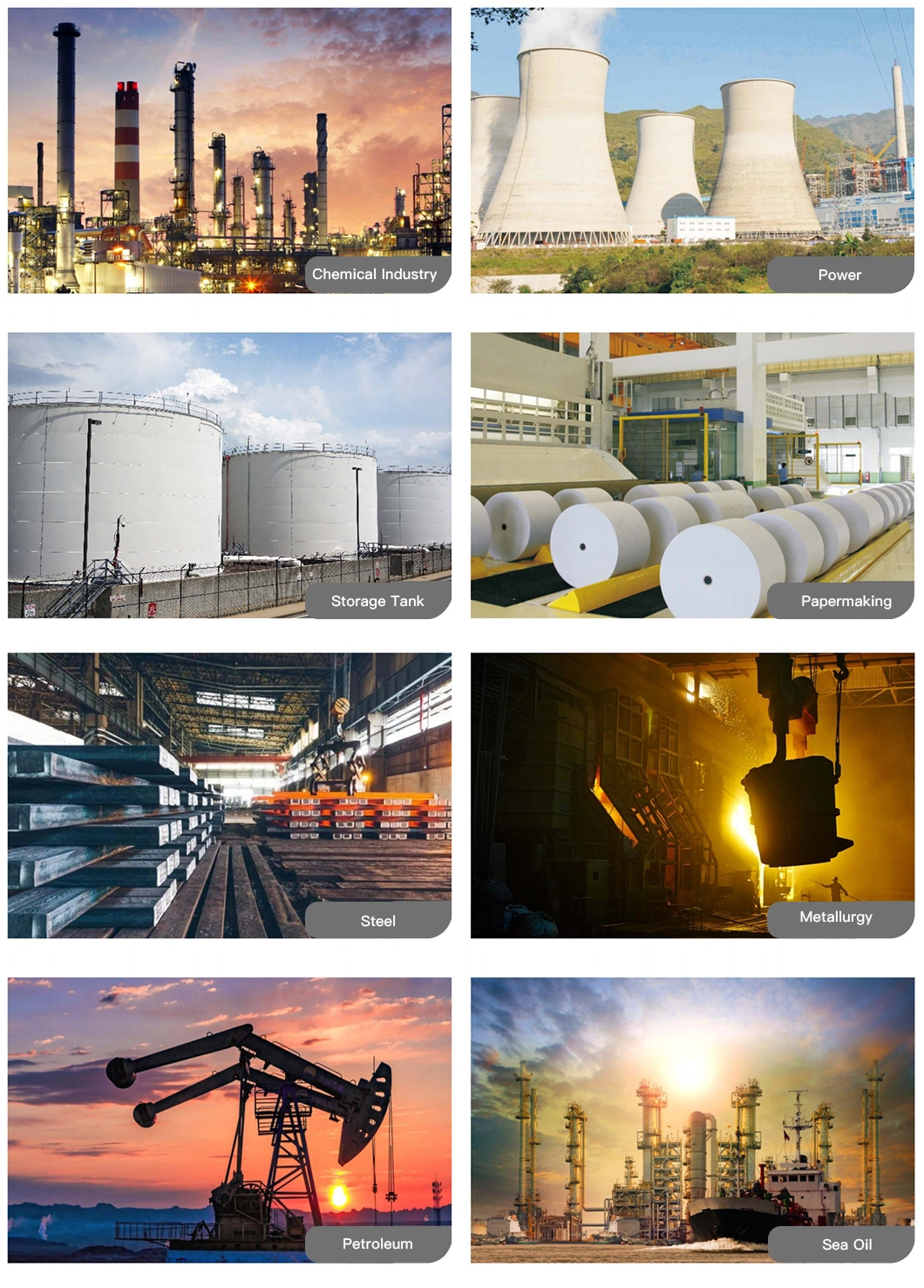

- Aplicación del producto

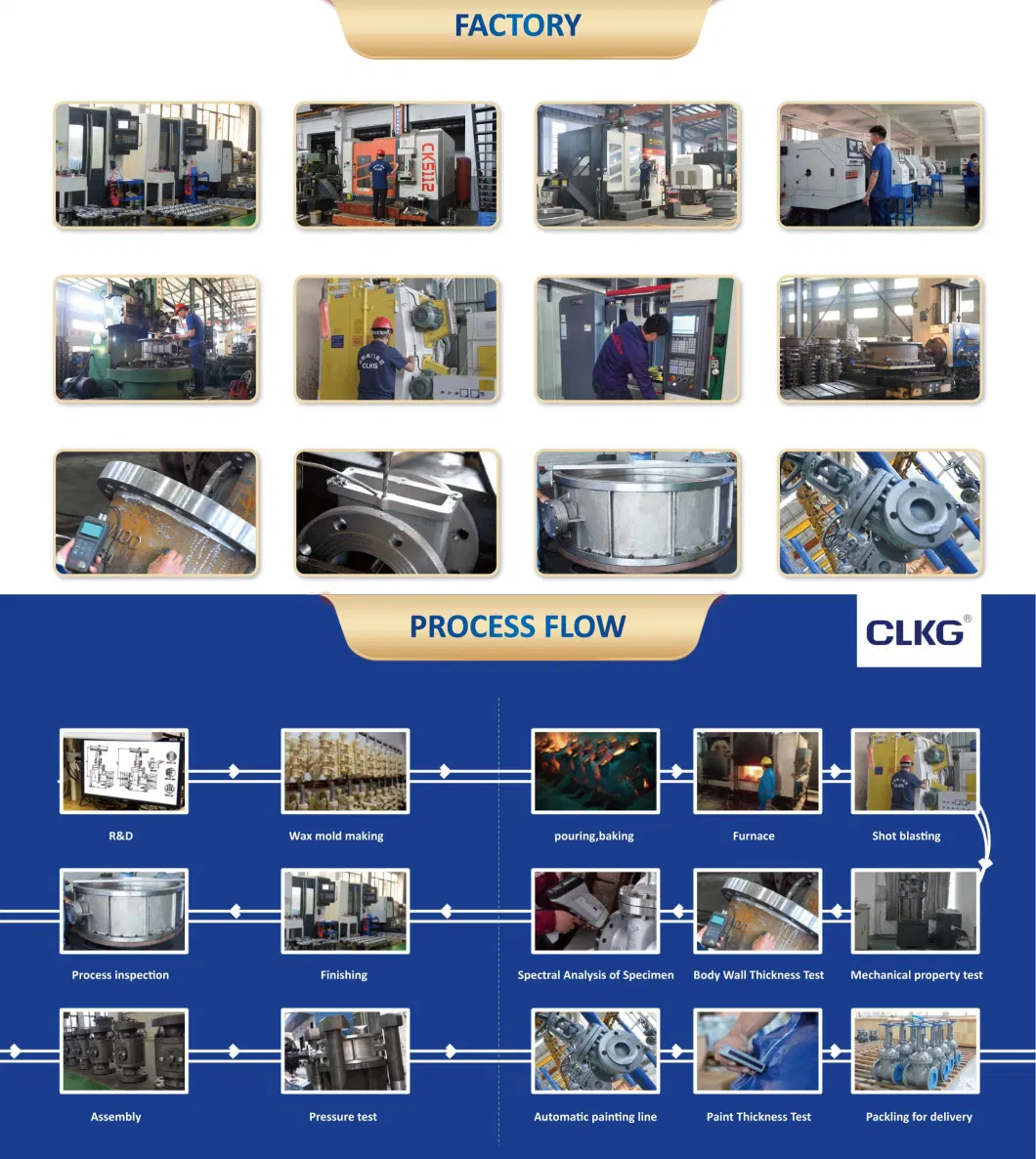

- Perfil de la empresa
- PREGUNTAS FRECUENTES
Información Básica.

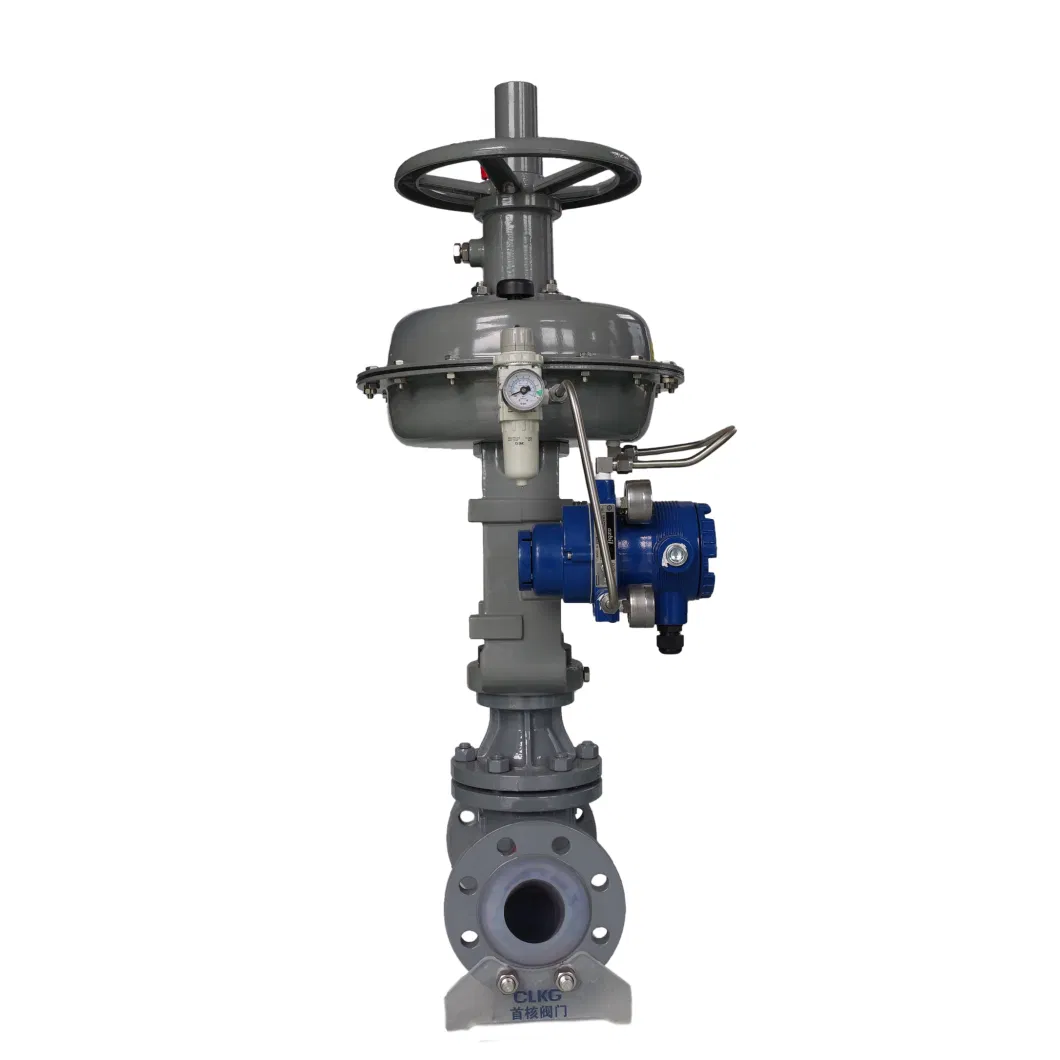

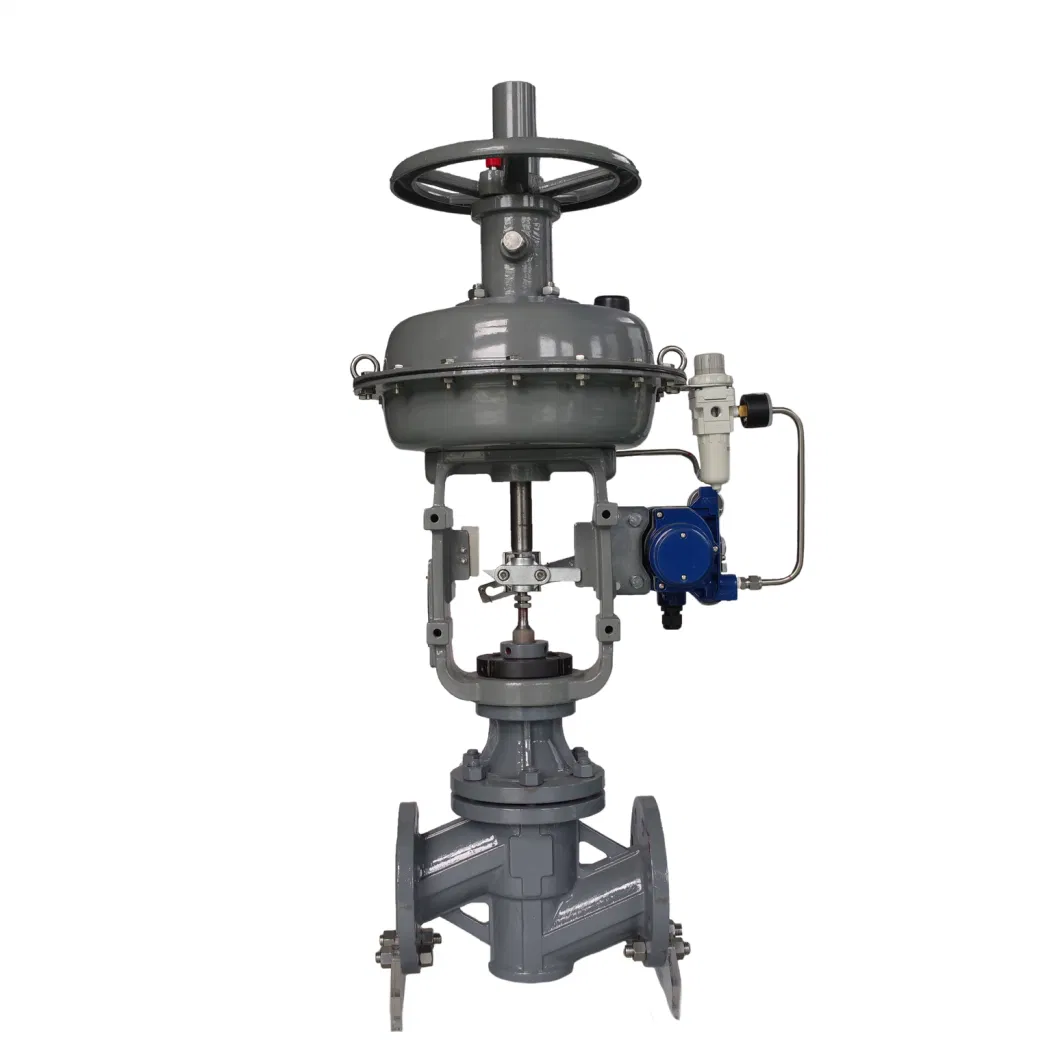

Descripción de Producto
Dimensiones externas principales y dimensiones de conexión
DN (mm) | Valor estándar | valor de referencia | |||||||
PN1,0 PN1,6 | |||||||||
L | D | D1 | D2 | f | b | z-φd | ΦA | H | |
15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 282 | 487 |
20 | 150 | 105 | 75 | 55 | 3 | 16 | 4-Φ14 | 282 | 487 |
25 | 160 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 282 | 493 |
32 | 180 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 282 | 524 |
40 | 200 | 145 | 110 | 85 | 4 | 18 | 4-Φ18 | 308 | 530 |
50 | 230 | 160 | 125 | 100 | 4 | 20 | 4-Φ18 | 308 | 538 |
65 | 290 | 180 | 145 | 120 | 4 | 20 | 4-Φ18 | 394 | 696 |
80 | 310 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 394 | 706 |
100 | 350 | 215 | 180 | 155 | 4 | 22 | 8-Φ18 | 394 | 726 |
125 | 400 | 245 | 210 | 185 | 5 | 24 | 8-Φ18 | 498 | 969 |
150 | 480 | 280 | 240 | 210 | 5 | 24 | 8-Φ23 | 498 | 969 |
200 | 600 | 335 | 295 | 265 | 5 | 26 | 8-Φ23 | 498 | 1009 |
250 | 622 | 390 | 350 | 320 | 5 | 28 | 12-Φ23 | 620 | 1353 |
300 | 698 | 440 | 400 | 368 | 5 | 28 | 12-Φ23 | 620 | 1390 |
1. Resistencia a la corrosión: La cavidad del cuerpo de la válvula, el núcleo de la válvula, el asiento de la válvula y el vástago de la válvula están todos hechos de acero inoxidable 316, que puede soportar ácido, álcali, y corrosión fuerte.
2. Buen rendimiento de sellado: El tubo corrugado de material politetretileno y el embalaje se utilizan para el doble sellado, asegurando que no haya fugas.
3. Fuga baja: Debido al sellado suave del núcleo de la válvula y del asiento de la válvula, la fuga es inferior a la norma de nivel IV nacional.
4. Adoptando un pequeño y ligero actuador de muelle múltiple, tiene un pequeño volumen, peso ligero y alta precisión de ajuste.
Q1: ¿es usted un fabricante o una empresa comercial?
A1: Somos un fabricante ubicado en la ciudad de Wenzhou, Provincia de Zhejiang, China.
Q2: ¿acepta pedidos personalizados?
A2: ¡SÍ! Podemos suministrar válvulas personalizadas.
Q3: ¿Cuál es el tiempo de entrega de su producto?
A3: Normalmente, el plazo de entrega de nuestra fábrica es de 7~15 días laborables para productos sin personalización. También puede consultar los detalles de los plazos de entrega con nuestras ventas en función de los diferentes artículos.
Q4: ¿Cuál es el transporte?
A4: Express como DHL, FedEx, TNT, UPS para el envío de carga prepagado; y también podemos utilizar su propia cuenta de mensajería para hacer el cobro. Para más mercancías podemos organizar por aire o por mar.
Q5: ¿Cuáles son sus condiciones de pago?
A5: Podríamos aceptar T/T, L/C.
