Información Básica.
No. de Modelo.
M03 (three wires one control)
Estructura
Válvula de Bola Flexible
Tipo
Válvula de Bola Flexible
Función
Control Flow Valve
Temperatura
Temperatura normal
Aplicación
Industria, Industria de Agua, Familia
temperatura ambiente
15-50 Celsius
temperatura de trabajo
0-90 Celsius
presión de trabajo
10 bares máx
hora de apertura/cierre
5 seg
Rated Protection
ip67
tensión nominal
AC230V Working Current 0.5 AMPS
certificado
ISO, CE;Atex
especificaciones
Compact Design Light Weight Small Actuator with Fa
diámetro de la válvula
dn15
tensión del actuador
AC/DC9-24V DC9-35V
Paquete de Transporte
Bubble Wrap Plus Carton
Especificación
DC12V 24V AC110 220V 380V
Marca Comercial
LEADWIN
Origen
China
Capacidad de Producción
3000piece/Day
Descripción de Producto
Válvula de bola eléctrica mini
Diseño compacto y ligero, actuador eléctrico pequeño con función de seguridad (NC/NA)
<5w<><5sec<><5sec<><5w<>
VÁLVULA MOTORIZADA de 2 VÍAS de la serie Mini
M01 (dos cables y polaridad inversa)
Voltaje: DC6V/12V
M02 (tres cables, control de dos puntos)
VOLTAJE: DC6V/12V/ 9-35V
M03 (tres cables un control)
VOLTAJE: DC6V/9-35V AC/DC9-24V
M04 (dos cables y retorno de seguridad/desconexión)
VOLTAJE: DC6V/9-35V AC/DC9-24V
M05 (Cinco cables con retroalimentación de señal y apagado automático interno función)
Voltaje: DC6V/12V
M06 (seis cables con retroalimentación de señal y control de dos puntos)
Voltaje: DC6V/12V
M07 (seis cables con retroalimentación de señal y control de un punto) tensión: DC6V/12V/ 9-35V
M08 (cinco cables con retroalimentación de señal y función de retorno de seguridad/desconexión)
VOLTAJE: DC6V/9-35V AC/DC9-24V
3.YW & GY se conectan con el cableado de señal de la válvula completamente abierto. BL y WT se conectan con el cableado de señal de la válvula completamente cerrado.
2.¿Qué papel desempeñan los actuadores eléctricos de las válvulas en la prevención de fugas y derrames en procesos industriales?
Los actuadores eléctricos de las válvulas, con sus capacidades de control precisas, desempeñan un papel crucial en la prevención de fugas y derrames. Al modular de forma rápida y precisa las posiciones de las válvulas, estos actuadores contribuyen a la seguridad e integridad general de los procesos industriales, reduciendo el riesgo de incidentes medioambientales.
3.¿hay avances en el control remoto y el control de los actuadores eléctricos de las válvulas?
Sí, los avances en las tecnologías de comunicación han facilitado el control y la supervisión remotos de los actuadores eléctricos de las válvulas. Los actuadores inteligentes, equipados con funciones de conectividad, permiten a los operadores controlar y ajustar las posiciones de las válvulas de forma remota, lo que mejora la flexibilidad y eficiencia de funcionamiento.
4.¿Cómo contribuyen los actuadores eléctricos de las válvulas a la optimización de procesos en las plantas de fabricación?
Los actuadores eléctricos de las válvulas contribuyen a la optimización de procesos al proporcionar un control preciso del flujo de fluidos. Este nivel de control mejora la eficiencia general de los procesos de fabricación, garantizando una calidad consistente y minimizando el desperdicio.
5.¿Qué medidas se han adoptado para garantizar la ciberseguridad de los actuadores eléctricos de las válvulas inteligentes?
A medida que las tecnologías inteligentes se vuelven más frecuentes, es fundamental garantizar la ciberseguridad de los actuadores eléctricos de las válvulas. Los fabricantes implementan medidas de seguridad sólidas, incluidos protocolos de cifrado y autenticación, para protegerse contra las amenazas cibernéticas y el acceso no autorizado.
Diseño compacto y ligero, actuador eléctrico pequeño con función de seguridad (NC/NA)
 | INSTRUCCIONES PARA LA ANULACIÓN MANUAL | |||
| Solo se permite su uso cuando se apaga | ||||
 | Levante la rueda y gírela a la izquierda o a la derecha hasta que la la válvula está en su lugar | |||
| Cuando la línea negra del indicador está horizontal,la válvula está activado;cuando está vertical,la válvula está desactivada | ||||
| Presione la rueda manual después de usar la anulación manual para a. funciona correctamente al encender | ||||
| CE | IS09001 | CE | ||
| CARACTERÍSTICAS | APLICACIÓN | |||
| Traje de mini dimensiones para equipos pequeños | HVAC | |||
| Tecnología patentada-estructura de sellado flotante | Tratamiento de agua | |||
| Vida útil prolongada:80000 a 100000 ciclos | Proceso químico | |||
| Corriente de trabajo baja, adecuada para la conducción de baterías | Pequeño equipo para control automático | |||
| Anulación manual e indicador de posición | Sustitución de la electroválvula, especialmente cuando el solenoide no puede trabaje de forma fiable | |||
| Caja de cambios metálica y engranaje POM | ||||
| Capacidad de flujo alto | ||||
| PIEZAS | MATERIAL | |||
 | ||||
 | Actuador vivienda | ABS | ||
| Cuerpo de la válvula | Latón/SS304 | |||
| Bola de válvula | Latón/SS304 | |||
| Tallo | Latón/SS304 | |||
| Asiento de bola | PTFE | |||
| Junta | SILASTIC(Q) | |||
| PARÁMETROS TÉCNICOS | ||||||||
| Serie | Máx par | En funcionamiento tiempo | Trabajando voltaje | Máx potencia | Carcasa | Máx presión | Medio temperatura | Ambiente temperatura |
| FH-MO | 2,5N, m | <5sec<> | DC3-V | <5w<><5sec<> | IP65 | 1,0Mpa | 0-90ºC. | -20ºC. |
| AC/DC9-24V | ||||||||

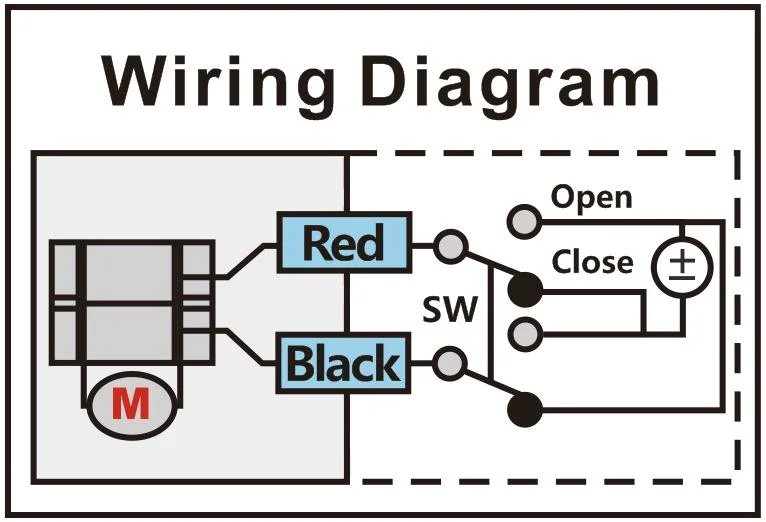

M01 (dos cables y polaridad inversa)
Voltaje: DC6V/12V
1. Conectando SW para ABRIR, la válvula se abre, obteniendo la posición, automáticamente apagado, la válvula permanece completamente abierta posición.
2.Conexión SW PARA CERRAR, la válvula se cierra, obteniendo la positio/n, automáticamente apagado , la válvula permanece en posición de paso lateral (completamente cerrado).

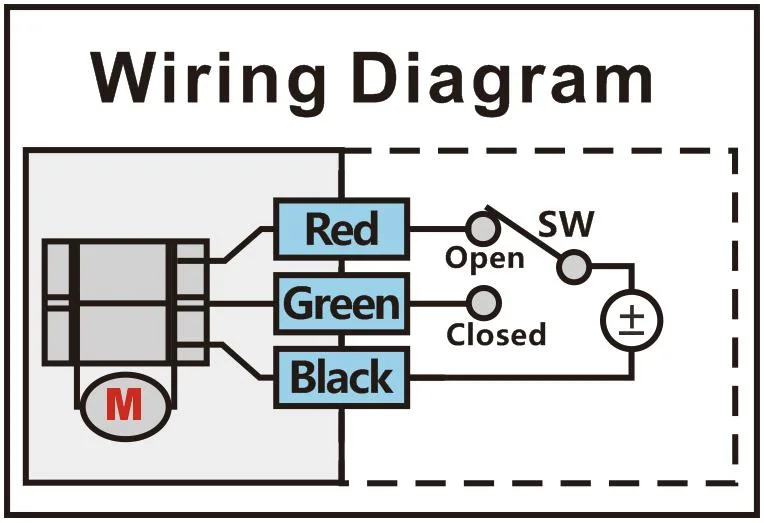

M02 (tres cables, control de dos puntos)
VOLTAJE: DC6V/12V/ 9-35V
1.Conexión SW para ABRIR, la válvula se abre, obteniendo la posición, automáticamente apagado, la válvula permanece completamente abierta posición.
2.Conexión SW PARA CERRAR, la válvula se cierra, obteniendo la posición, automáticamente apagado, la válvula permanece en posición de paso lateral (completamente cerrado).
2.Conexión SW PARA CERRAR, la válvula se cierra, obteniendo la posición, automáticamente apagado, la válvula permanece en posición de paso lateral (completamente cerrado).

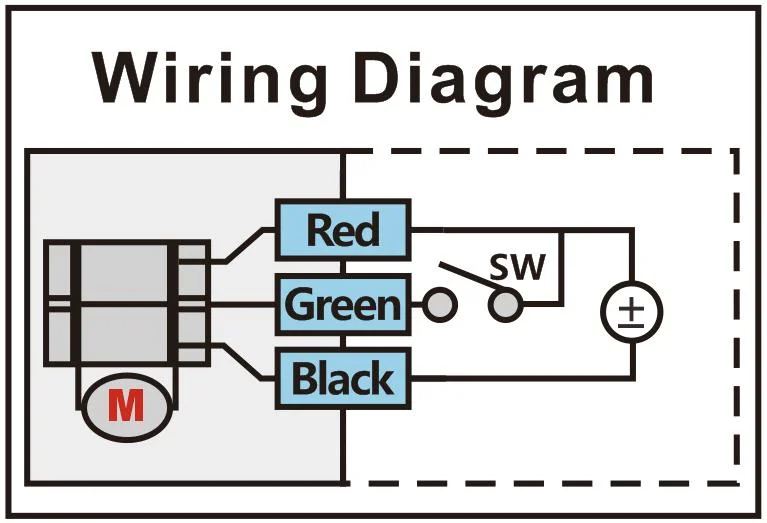

M03 (tres cables un control)
VOLTAJE: DC6V/9-35V AC/DC9-24V
1.Conexión SW, la válvula se abre, obteniendo la posición, automáticamente apagado, la válvula permanece completamente abierta posición.
2.desconectar SW, la válvula se cierra, obteniendo la posición, automáticamente apagado, la válvula permanece en posición de paso lateral (completamente
2.desconectar SW, la válvula se cierra, obteniendo la posición, automáticamente apagado, la válvula permanece en posición de paso lateral (completamente
VOLTAJE: DC6V/9-35V AC/DC9-24V
1.SW conexión, la válvula abierta, obteniendo la posición y la alimentación de apagado automáticamente, la válvula permanece completamente abierta/posición cerrada.
2.SW desconexión, la válvula se cierra, obteniendo la posición y la alimentación se apaga automáticamente, la válvula permanece completamente abierta/posición de cierre.
2.SW desconexión, la válvula se cierra, obteniendo la posición y la alimentación se apaga automáticamente, la válvula permanece completamente abierta/posición de cierre.

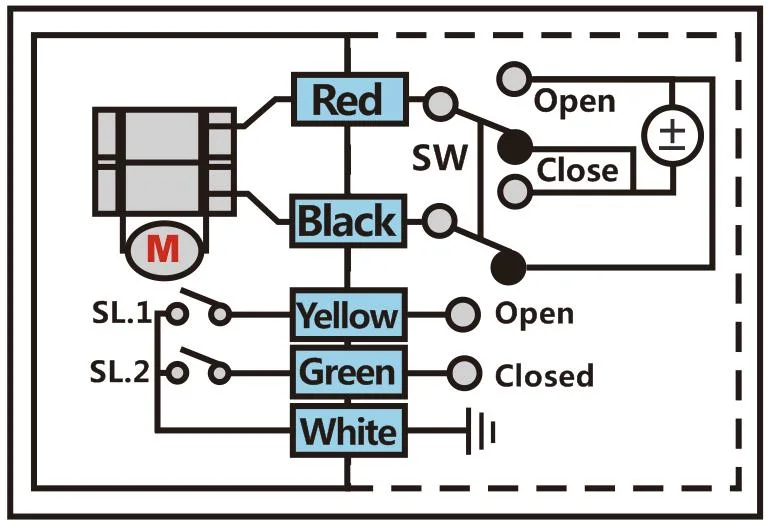

M05 (Cinco cables con retroalimentación de señal y apagado automático interno función)
Voltaje: DC6V/12V
1.RD conectar con positivo, la BK conectar con negativo, la válvula abierta, el actuador se apaga automáticamente después de en su lugar .
2.BK conectar con positivo, el RD conectar con negativo, la válvula cerrar, el actuador automáticamente apagar después de en lugar .
3.YW y WT se conectan cuando la válvula se abre completamente, GR y WT se conectan cuando la válvula se cierra completamente.
2.BK conectar con positivo, el RD conectar con negativo, la válvula cerrar, el actuador automáticamente apagar después de en lugar .
3.YW y WT se conectan cuando la válvula se abre completamente, GR y WT se conectan cuando la válvula se cierra completamente.

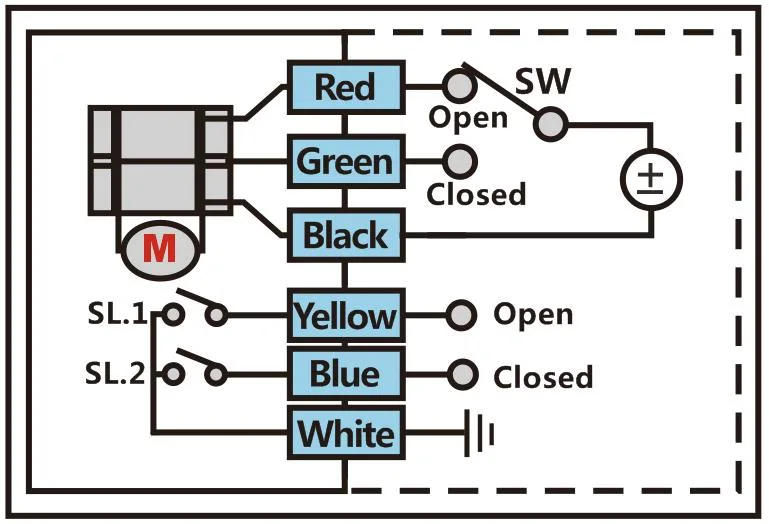

M06 (seis cables con retroalimentación de señal y control de dos puntos)
Voltaje: DC6V/12V
1.RD y GR conectar con positivo, el BK conectar con negativo.
2. Cuando se conectan RD y SW, la válvula se abre, el actuador se apaga automáticamente después de que la válvula se abre por completo.
3. Cuando GR & SW está conectado, la válvula se cierra, el actuador se apaga automáticamente después de que la válvula se cierra por completo.
4. YW y WT conectan con el cableado de señal de la válvula completamente abierto.
5. BL y WT se conectan con el cableado de señal de la válvula completamente cerrado.
2. Cuando se conectan RD y SW, la válvula se abre, el actuador se apaga automáticamente después de que la válvula se abre por completo.
3. Cuando GR & SW está conectado, la válvula se cierra, el actuador se apaga automáticamente después de que la válvula se cierra por completo.
4. YW y WT conectan con el cableado de señal de la válvula completamente abierto.
5. BL y WT se conectan con el cableado de señal de la válvula completamente cerrado.

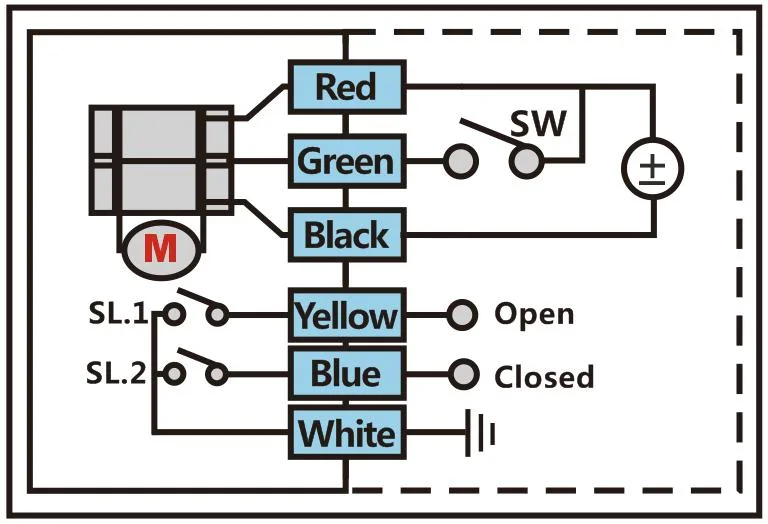

M07 (seis cables con retroalimentación de señal y control de un punto) tensión: DC6V/12V/ 9-35V
- RD conectar con positivo, GR conectar con SW y cableado negativo, BK conectar con cableado negativo.
- SW abierto, la válvula abierta y manteniéndose completamente abierta. SW cerrado, la válvula cerrada, y mantener completamente cerrado.
3.YW & GY se conectan con el cableado de señal de la válvula completamente abierto. BL y WT se conectan con el cableado de señal de la válvula completamente cerrado.

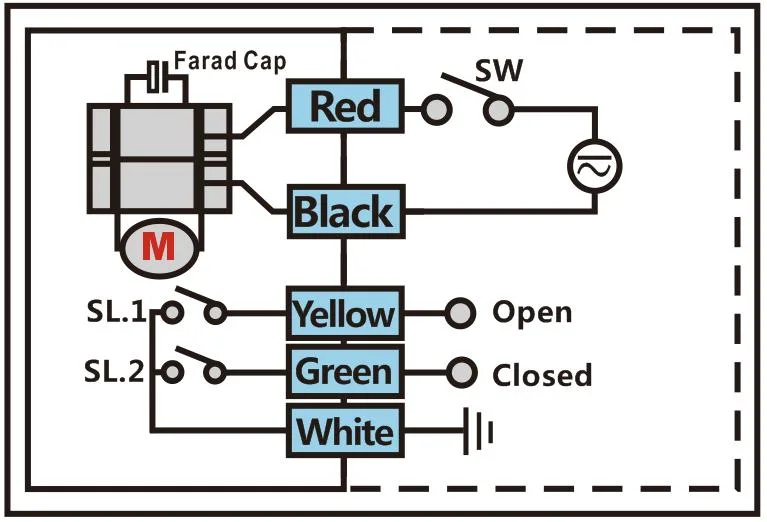

M08 (cinco cables con retroalimentación de señal y función de retorno de seguridad/desconexión)
VOLTAJE: DC6V/9-35V AC/DC9-24V
1.SW conexión, la válvula abierta, obteniendo la posición y la alimentación de apagado automáticamente, la válvula permanece completamente abierta/posición cerrada.
2.SW desconexión, la válvula se cierra, obteniendo la posición y la alimentación se apaga automáticamente, la válvula permanece completamente abierta/posición de cierre.
3.YW & GY se conectan con el cableado de señal de la válvula completamente abierto. BL y WT se conectan con el cableado de señal de la válvula completamente cerrado.
