Información Básica.
Descripción de Producto
>> General
>> Modelo y especificaciones del actuador
Modelo Fuente de alimentación nominal
HTW-V61-8503 AC220V±10%, 50/60HZ
HTW-V61-8203 AC110V±10%, 50/60HZ
HTW-V61-8003 AC24V±10%, 50/60HZ
Modelo Configuración KVS Tipo de conexión presión diferencial (MPa)
HTW-V61-215 normalmente cerrado de dos vías 2,0 G1/2 0,20
HTW-V61-220 normalmente cerrado de dos vías 3,2 G3/4 0,10
HTW-V61-225 normalmente cerrado de dos vías 5,7 G1 0,06
HTW-V61-315 mezcla de tres vías 3,2 G1/2 0,20
HTW-V61-320 mezcla de tres vías 4,6 G3/4 0,10
HTW-V61-325 mezcla de tres vías 4,8 G1 0,06
• consumo 5W
• accionamiento de motor reversible bidireccional tipo accionamiento
• tiempo de cooperación con el termostato la válvula abierta dentro de 6s a. 60HZ
•N.W.(Kg)-actuador 0,35
•agua fría/caliente mediana
•temperatura del líquido 1~95°C.
•presión (MPa) 1,6
•temperatura ambiente 0~65°C la humedad relativa máxima, sin condensación
•temperatura de almacenamiento -20~65°C la humedad relativa máxima, sin condensación

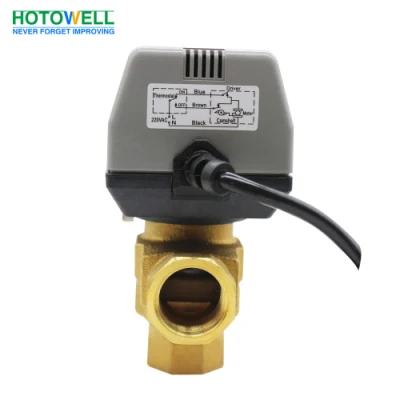

>> Diagrama de alambrado

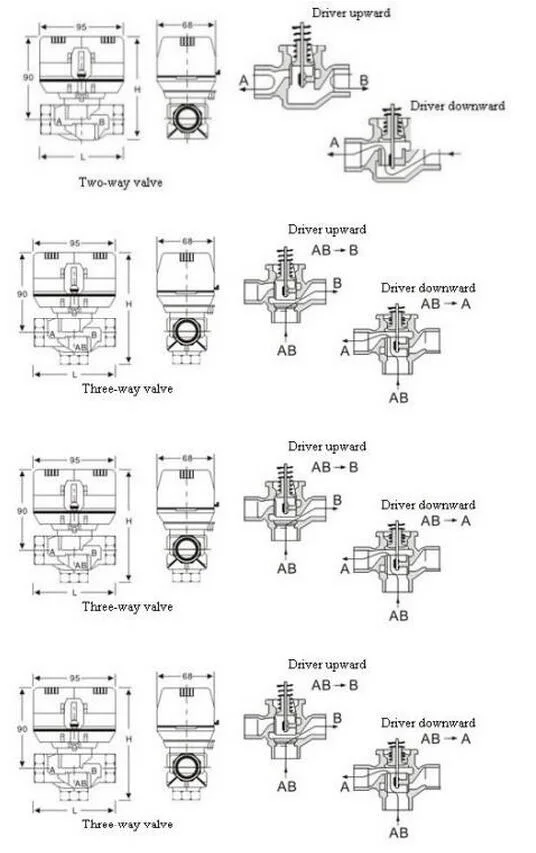

>> Tabla de comparación de modelos
| Título | Modelo | Parámetro de apertura | L | H | KV | ||
| válvula de 2 vías | HTW-V61-215 | HTW-V61-215B | 1/2" | DN15 | 90 | 114 | 2,7 |
| HTW-V61-220 | HTW-V61-220B | 3/4" | DN20 | 95 | 116 | 4,9 | |
| HTW-V61-225 | HTW-V61-225B | 1" | DN25 | 95 | 128 | 5,8 | |
| válvula de 3 vías | HTW-V61-315 | HTW-V61-315B | 1/2" | DN15 | 90 | 133 | 2,6 |
| HTW-V61-320 | HTW-V61-320B | 3/4" | DN20 | 95 | 133 | 4,7 | |
| HTW-V61-325 | HTW-V61-325B | 1" | DN25 | 95 | 144 | 5,5 | |
