Información Básica.

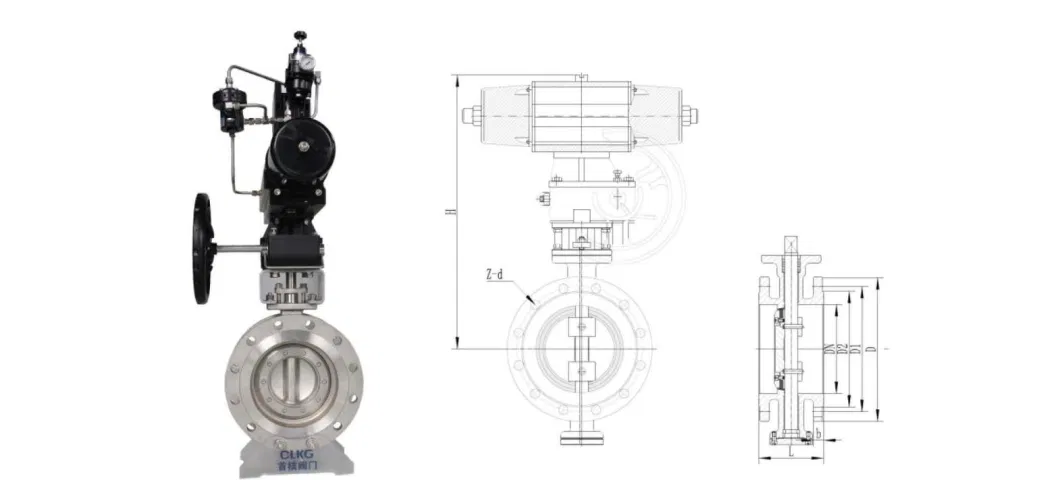

Descripción de Producto
| Estándares de diseño | GB/T2238-1989 |
| Tamaño de conexión de brida | GB/T9113,1-2000;ES/T9115,1-2000;JB78 |
| Longitud de la estructura | GB/T12221-1989 |
| Prueba de presión | GB/T13927-2000;JB/T9092-1999 |
Material de la pieza
| Nombre de la pieza | Nombre del material |
| cuerpo de la válvula | Hierro fundido, acero fundido, acero inoxidable, acero de molibdeno de cromo, acero de aleación |
| tabla de mariposas | Acero fundido, acero de aleación (chapado en cromo duro), acero inoxidable, acero de molibdeno de cromo |
| anillo de sellado | Caucho, PTFE, PPL, acero inoxidable, PCL, materiales resistentes al desgaste |
| vástago de válvula | 2Cr13,1Cr13acero inoxidable, acero de cromo molibdeno |
| relleno | PTFE, grafito flexible |
Especificaciones de rendimiento
| DN (mm) | DN50~1200 | ||||
| presión nominal | PN(MPa) | 0,6 | 1,0 | 1,6 | 2,5 |
| prueba de presión | prueba de resistencia | 0,9 | 1,5 | 2,4 | 3,75 |
| Prueba de sellado | 0,66 | 1,1 | 1,76 | 2,75 | |
| Prueba de estanqueidad a baja presión | 0,5~0,7 | ||||
| Medio aplicable | Agua, aceite, vapor, ácido nítrico (temperatura≤200ºC), ácido acético (temperatura≤200ºC) | ||||

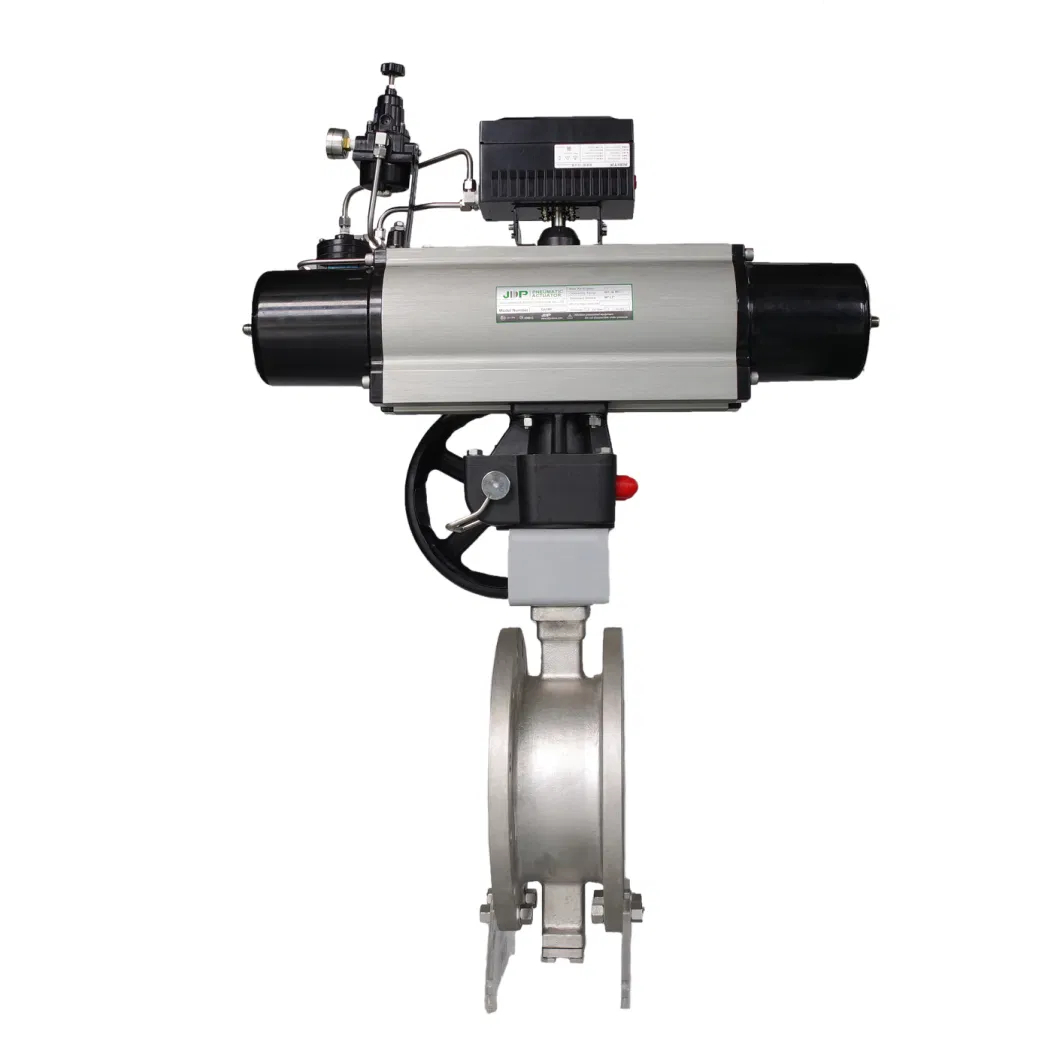

La válvula de mariposa reguladora neumática está compuesta por un actuador neumático importado y un cuerpo de válvula de mariposa de sellado triple excéntrica. La válvula de mariposa reguladora neumática tiene una estructura simple y compacta, un procesamiento conveniente, y es fácil de fabricar en un diámetro grande. La válvula de mariposa reguladora neumática tiene un efecto autolimpiable, un pequeño coeficiente de resistencia y una gran capacidad de flujo. Equipado con un posicionador de válvula, el funcionamiento puede controlarse introduciendo una señal de control (4-20mADC) y una fuente de aire 0,44-0,7MPa. La válvula de mariposa reguladora neumática es adecuada para regular el flujo de partículas suspendidas y fluidos de pulpa espesa y turbia. Los medios limpios se pueden seleccionar con placas de válvula y sellos blandos (anillos de goma, anillos de PTFE) para reducir las fugas (hasta cero fugas), y los cuerpos de válvula de sello rígido excéntricos triple se pueden utilizar para condiciones de alta temperatura y alta presión. La válvula de mariposa reguladora neumática es un mejor dispositivo para regular el flujo y cortar el fluido en el sistema de control automático. Por lo tanto, las válvulas de mariposa de regulación neumática se utilizan ampliamente en tuberías con medios corrosivos como la metalurgia, la energía, el petróleo, la química, el aire, Gas, gases combustibles, y suministro de agua y drenaje, donde la temperatura media es ≤ 550 ºC.
1. Simple, pequeño en tamaño, ligero en peso, baja en resistencia de flujo, alto en coeficiente de flujo, y bueno en rendimiento de sellado. Amplio rango de ajuste. Es la unidad de ejecución de instrumentos en un sistema de control de automatización.
2. La válvula de mariposa reguladora neumática adopta un localizador de válvula electroneumática, alimentado por señales eléctricas y aire comprimido, y recibe una entrada de señal de corriente de 4-20mADC del sistema de control. El regulador convierte el aire comprimido en una señal de presión de la fuente de aire para la entrada y salida, cambiando el ángulo de rotación de la placa de válvula (ángulo arbitrario de 0-90 °), y tiene buenos parámetros como la regulación y el control del flujo.
3. El actuador neumático adopta un cilindro de tipo pistón y una estructura de conversión de brazo curvado, con gran par de salida y pequeño volumen. Adopta un diseño estanco completamente sellado con alto nivel de protección. El cuerpo del cilindro adopta un cilindro con forma de espejo sin lubricación de aceite, bajo coeficiente de fricción, resistencia a la corrosión, gran durabilidad y fiabilidad. Todos los cojinetes de la transmisión adoptan cojinetes autolubricantes de contorno sin lubricación por aceite, asegurando que el eje de la transmisión no se dañe por fricción.
Q1: ¿es usted un fabricante o una empresa comercial?
A1: Somos un fabricante ubicado en la ciudad de Wenzhou, Provincia de Zhejiang, China.
Q2: ¿acepta pedidos personalizados?
A2: ¡SÍ! Podemos suministrar válvulas personalizadas.
Q3: ¿Cuál es el tiempo de entrega de su producto?
A3: Normalmente, el plazo de entrega de nuestra fábrica es de 7~15 días laborables para productos sin personalización. También puede consultar los detalles de los plazos de entrega con nuestras ventas en función de los diferentes artículos.
Q4: ¿Cuál es el transporte?
A4: Express como DHL, FedEx, TNT, UPS para el envío de carga prepagado; y también podemos utilizar su propia cuenta de mensajería para hacer el cobro. Para más mercancías podemos organizar por aire o por mar.
Q5: ¿Cuáles son sus condiciones de pago?
A5: Podríamos aceptar T/T, L/C.
