Información Básica.
No. de Modelo.
EP-2600
Material
Cast Steel
nombre
Differential Pressure Control Valve
clave
válvula de control neumático
asistencia personalizada
oem, odm
aplicación
uso industrial
type1
Control Regulating Valve
Paquete de Transporte
Wooden Crate
Especificación
Customized
Marca Comercial
Customized
Origen
China
Capacidad de Producción
5000PCS/Year
Descripción de Producto
Válvula de control neumático de alto rendimiento para condición de presión diferencial alta
Principales parámetros técnicos | Diámetro nominal DN | 40 | 50 | 80 | 100 | 150 | 200 | ||||||||||||||
| Diámetro d del asiento de la válvula | 25 | 32 | 40 | 32 | 40 | 50 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | ||
| Valor nominal CV | Porcentaje igual | 10,20MPa | 12 | 17 | 25 | 17 | 25 | 52 | 52 | 78 | 110 | 78 | 110 | 180 | 180 | 270 | 375 | 270 | 375 | 650 |
| 32MPa | - | 12 | 12 | 12 | 17 | 31 | 31 | 52 | 78 | 52 | 78 | 125 | 125 | 180 | 270 | 180 | 270 | 470 | ||
| propiedad de línea | 10,20MPa | 12 | 20 | 30 | 20 | 30 | 62 | 62 | 90 | 135 | 90 | 135 | 210 | 210 | 330 | 480 | 330 | 485 | 700 | |
| 32MPa | - | 12 | 20 | 12 | 20 | 43 | 43 | 62 | 90 | 62 | 90 | 150 | 150 | 210 | 330 | 210 | 330 | 520 | ||
| Carrera nominal mm | 25 | 40 | 60 | |||||||||||||||||
| presión nominal | PN10\20\32MPa;ANSI900\1500\2500 | |||||||||||||||||||
| temperatura del medio | Tipo de temperatura normal (P):-20~+230ºC; Tipo de temperatura media (EI):+230~+566ºC. | |||||||||||||||||||
| Tipo de conexión | Conexión de brida, soldadura, etc. | |||||||||||||||||||
| Brida estándar | JB79-59,GB9119-2000;ANSI B16,5-1981 | |||||||||||||||||||
| Características de flujo | Porcentaje igual (%CC), característica lineal (LCC) | |||||||||||||||||||
| organismo de aplicación de la ley | Tipo de membrana de resorte múltiple tipo auto ZH, rango de resorte: 40-200, 80-240Kpa | |||||||||||||||||||
| presión de suministro de aire | Según la gama de muelles, es 300 y 400KPa, y la interfaz de la fuente de aire es (RC1/4´´), M16·1,5 | |||||||||||||||||||
| Forma de acción de válvula | Utilice el tipo ZHA de acción positiva para conseguir la válvula de "cierre de aire" (B), o utilice el tipo ZHB de acción inversa para conseguir la válvula de "apertura de aire" (K) | |||||||||||||||||||
| error intrínseco | Con localizador: + 1,0% FS; sin localizador: ±5% FS | |||||||||||||||||||
| diferencia de retorno | Con localizador:<1,0% FS; sin localizador: <3% FS | |||||||||||||||||||
| tasa de fuga | Sellado metálico<10-3. CV 1/h de acuerdo con la norma ANSI B16,104-1976 clase III | |||||||||||||||||||
| Rango ajustable | 50:1 | |||||||||||||||||||
| accesorios opcionales | Posicionador de válvula, reductor de presión del filtro de aire, electroválvula, transmisor de válvula, mecanismo del volante, etc. (seleccionado según los requisitos de pedido) | |||||||||||||||||||
Materiales de componentes principales
| Material del cuerpo de la válvula | ZG230-450:ZG1Cr18Ni9:ZG1Cr17Ni12Mo2Ti:ZG316L |
| Material del manguito del núcleo de la válvula | 1Cr18Ni9;1Cr18Ni12Mo2Ti;17-4PH;9Cr18;316L;Stellite de superficie y aleación dura resistente a la corrosión |
| Vástago de válvula (eje) | 2Cr13;1Cr18Ni9Ti;1Cr17Ni12Mo2Ti |
| Relleno | RTFE/grafito flexible |
| Formulario de encendido y apagado | Tipo de actuador | Rango de resorte kPa | Presión de aire kPa | Se requiere accesorio | Diámetro nominal (diámetro del asiento de la válvula)mm | |||||
| 40 | 50 | 80 | 100 | 150 | 200 | |||||
| aire para cerrar | ZHA-3 | 40-200 80-240 | 300 400 | P P | 15,3 30,6 | 11,6 23,3 | 7,8 15,6 | |||
| ZHA-4 | 40-200 80-240 | 300 400 | P P | 26,3 42 | 20,1 40 | 13,5 36 | 10,1 20,2 | 6,7 13,5 | 5,0 10,1 | |
| ZHA-5 | 40-200 80-240 | 300 400 | P P | 16 30 | 10 20 | 9 18 | ||||
| aire para abrir | ZHA-3 | 40-200 80-240 | 300 400 | P P | 7,8 19 | 6,6 17,5 | 6,6 17,5 | |||
| ZHA-4 | 40-200 80-240 | 300 400 | P P | 10,1 21,1 | 8,8 20 | 8,8 20 | 4,1 8,2 | 7,5 15,9 | 2,0 4,0 | |
| ZHA-5 | 40-200 80-240 | 300 400 | P P | 7,8 16,8 | 4,1 10,4 | 3,4 9,2 | ||||

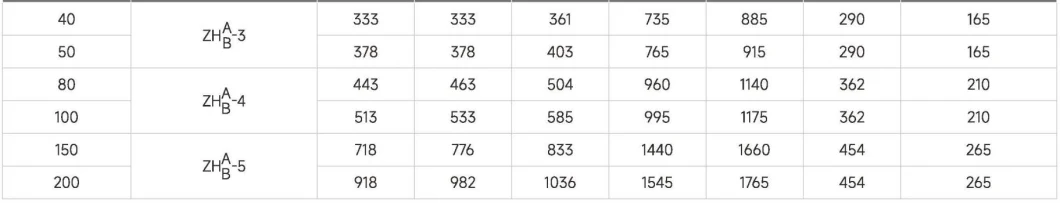

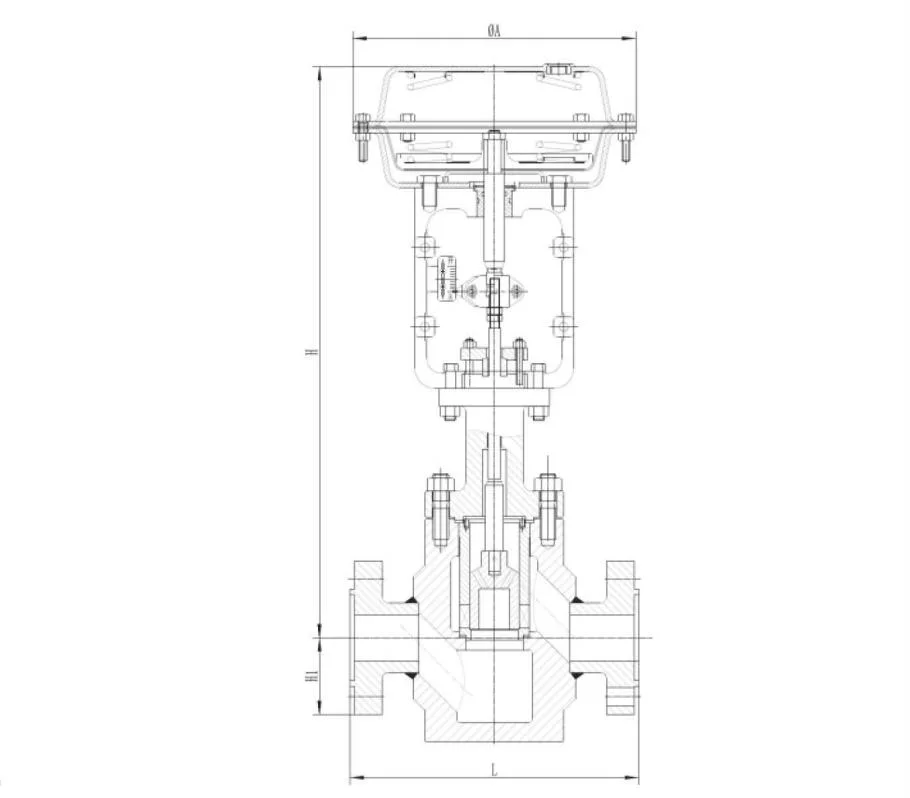

Dimensiones externas principales y dimensiones de conexión
| Diámetro nominal | Tipo de actuador | L | H | øB | Elevado con volante | |||
| PN100 | PN200 | PN320 | Tipo de temperatura normal | Tipo de temperatura moderada | ||||

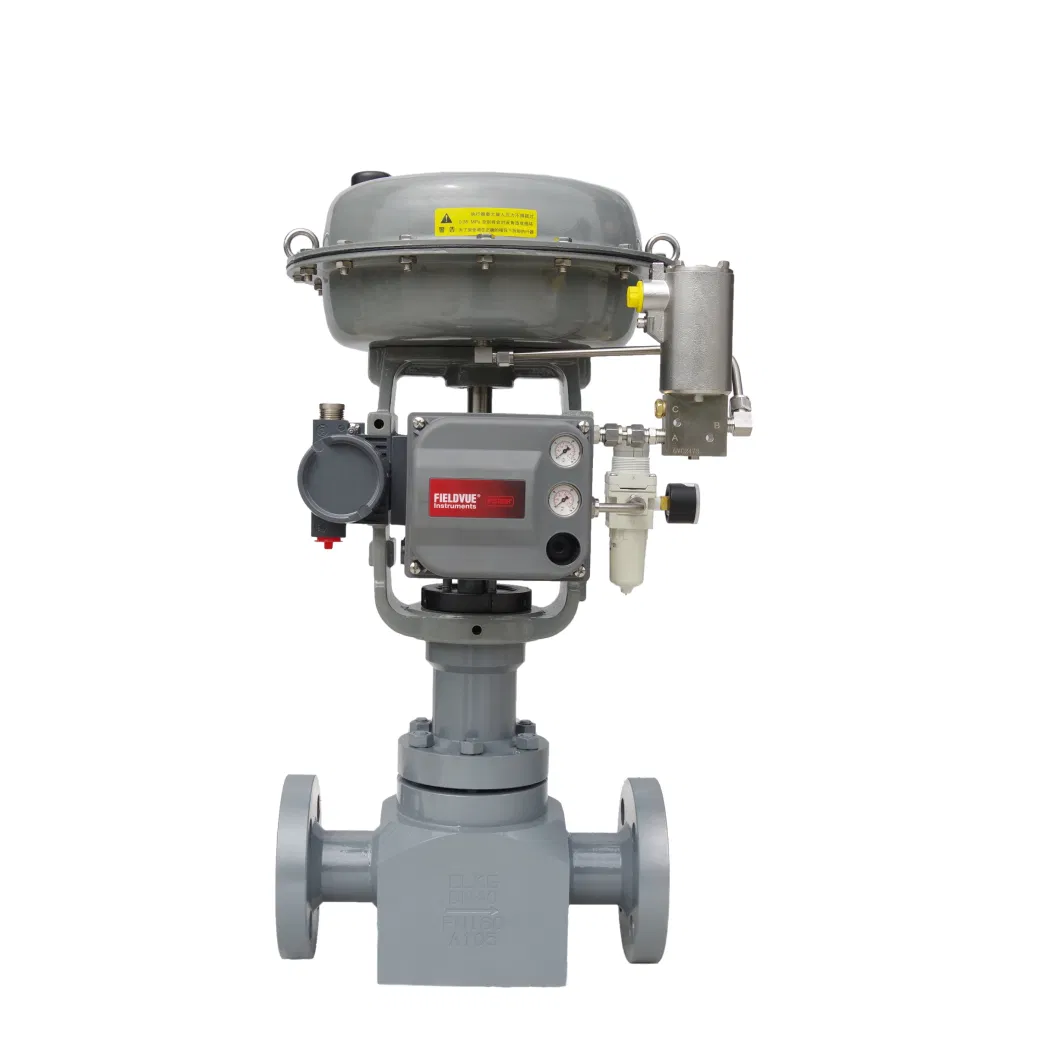

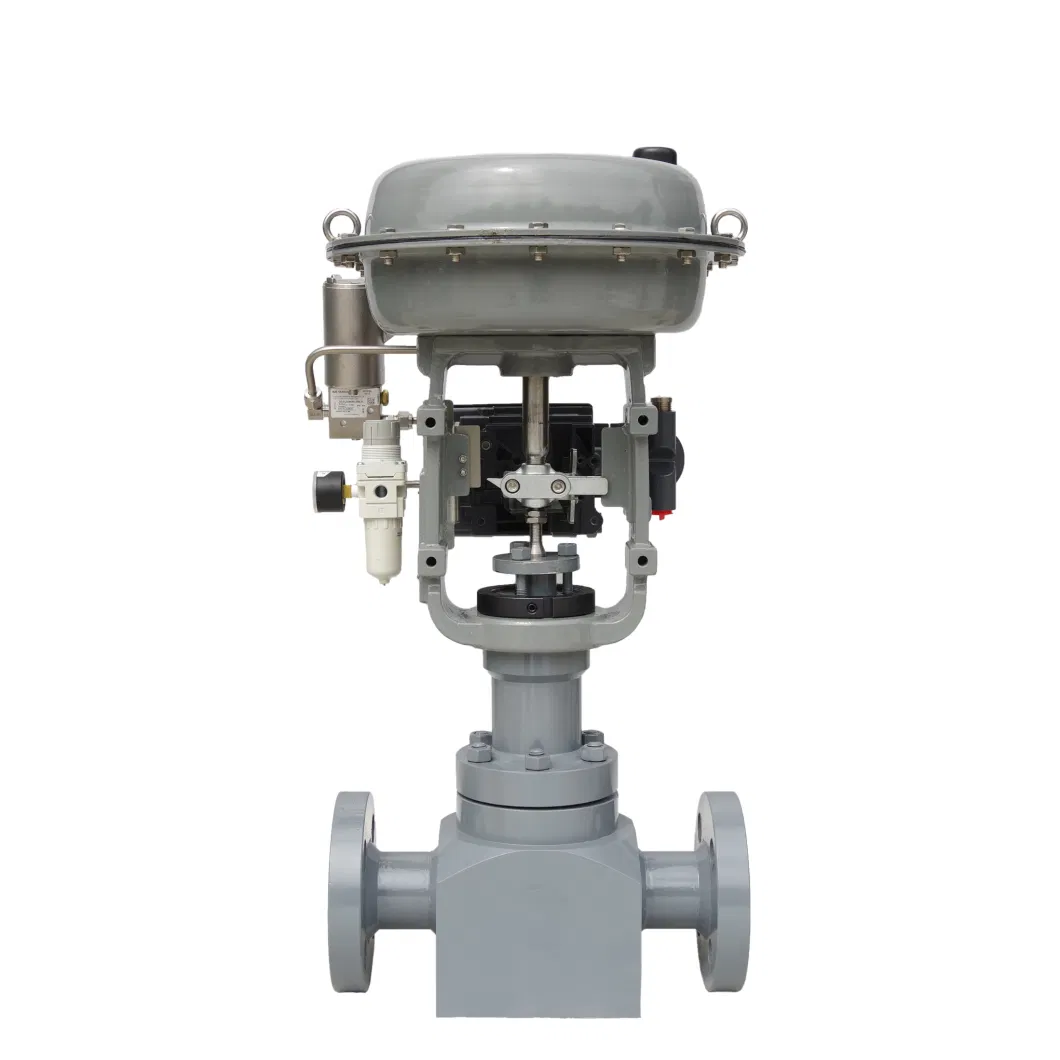

La válvula reguladora diferencial de alta presión neumática EP-2600 es una válvula reguladora equilibrada de presión. Está compuesto por un actuador de diafragma de muelle múltiple y un mecanismo de ajuste del núcleo de la válvula de equilibrio de presión. La estructura del cuerpo de la válvula es compacta, el canal de fluido tiene forma de S, la pérdida de caída de presión es pequeña, el caudal es grande y el rango ajustable es amplio. Gran fuerza de salida, adecuada para fluidos a alta presión, requisitos de ruido bajos y situaciones de regulación y control automáticos.
Cumple con las normas GB/T4213-92 y la tasa de fuga también cumple con las normas ANSIB16 y Prevention 104.
Cumple con las normas GB/T4213-92 y la tasa de fuga también cumple con las normas ANSIB16 y Prevention 104.
Q1: ¿es usted un fabricante o una empresa comercial?
A1: Somos un fabricante ubicado en la ciudad de Wenzhou, Provincia de Zhejiang, China.
Q2: ¿acepta pedidos personalizados?
A2: ¡SÍ! Podemos suministrar válvulas personalizadas.
Q3: ¿Cuál es el tiempo de entrega de su producto?
A3: Normalmente, el plazo de entrega de nuestra fábrica es de 7~15 días laborables para productos sin personalización. También puede consultar los detalles de los plazos de entrega con nuestras ventas en función de los diferentes artículos.
Q4: ¿Cuál es el transporte?
A4: Express como DHL, FedEx, TNT, UPS para el envío de carga prepagado; y también podemos utilizar su propia cuenta de mensajería para hacer el cobro. Para más mercancías podemos organizar por aire o por mar.
Q5: ¿Cuáles son sus condiciones de pago?
A5: Podríamos aceptar T/T, L/C.
