Introducción al producto

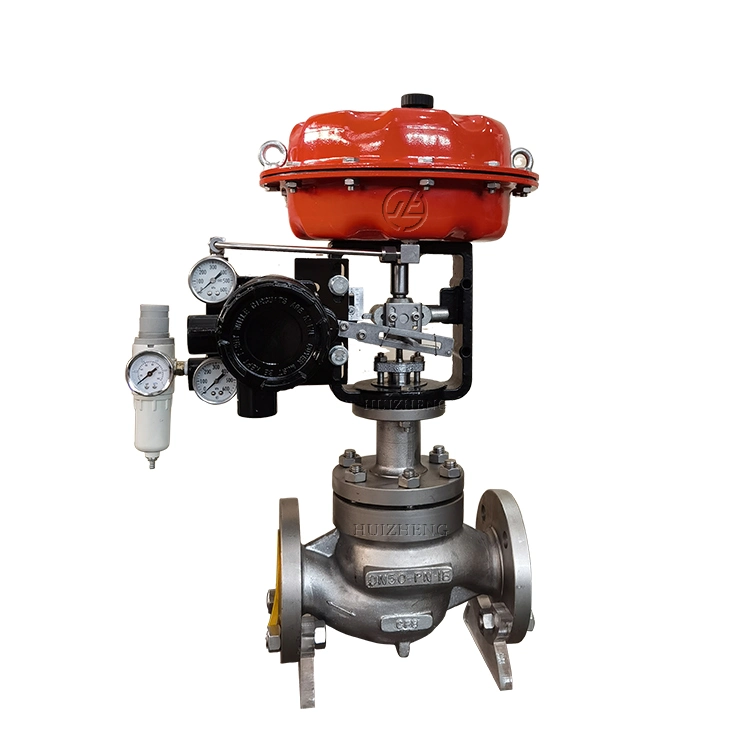

ZJHPF diafragma neumático la válvula de control PTFE es una especie de válvula de control de un solo asiento de paso recto anticorrosión. La pared interior del cuerpo y el revestimiento que entran en contacto con el fluido adopta un proceso de moldeo por inyección de alta presión para revestidos con resistencia a la corrosión y al envejecimiento de polipropileno (F46) y sellados con fuelles de PTFE.
La válvula de control de diafragma neumático se utiliza ampliamente en los gases y líquidos ácidos, alcalinos, tóxicos y volátiles.
Parámetros técnicos
| Tipo de cuerpo | Cuerpo de fundición de tipo recto |
| Diámetro nominal | 3/4", 20, 25, 32, 40, 50, 65, 80, 100, 150mm |
| Presión nominal | PN 1,6 MPa |
| Brida estándar | JB/T79·1~79·2-94 |
| Material | ZG230-450 forrado con F46 |
| Temperatura de trabajo | -40~180ºC. |
| Tipo de glándula | Tipo de compresión atornillada |
| Embalaje | PTFE tipo V. |
| Tipo de bobina | Carrete de émbolo de asiento único |
| Características de flujo | Porcentaje lineal o igual |
| Material del asiento y del carrete | 2Cr13 forrado con F46 |
Operación
1. Resistencia a la corrosión. Casi capaz de soportar la corrosión de todos los medios (incluyendo ácido nítrico concentrado y aguamarina regia).
2. Buen rendimiento de sellado. Doble sellado con fuelles y embalaje para garantizar que no haya fugas.
3. La fuga es pequeña. Debido a que el núcleo de la válvula y el asiento de la válvula adoptan un sellado suave, se garantiza que no hay fugas.
4. Equipado con actuador ha, con gran fuerza de salida y estructura compacta.

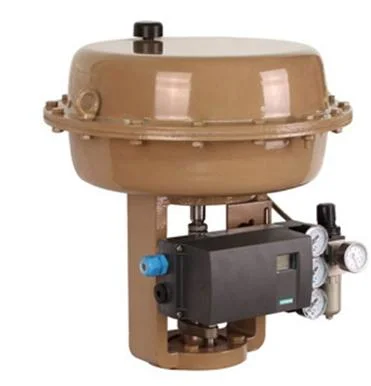

Actuador
Tipo de actuador: Actuador de diafragma multimuelle ZHA (B)
Material del diafragma: Tela de nylon con abrazadera de goma de Bing, tela de nylon con abrazadera de goma de Dingqing
Intervalo de primavera: 20~100, 80~240kPa
Presión de suministro de aire: 140~400kPa
Interfaz de fuente de aire: RC1/4"
Temperatura ambiente: -30~+70ºC.
Válvula de control neumática con revestimiento de flúor tipo de acción: Utilice actuadores de acción positiva o inversa para realizar el cierre de aire o la apertura de aire de la válvula
Accesorios: Posicionador, reductor de presión del filtro de aire, válvula de posición, interruptor de desplazamiento, transmisor de posición de válvula, válvula de solenoide, mecanismo del volante, etc.
| Modelo | ZHA-22 ZHB-22 | ZHA-23 ZHB-23 | ZHB-34 ZHB-34 | ZHA-45 ZHB-45 |
| Área efectiva (cm2) | 350 | 350 | 560 | 900 |
| Carrera (mm) | 16 | 25 | 40 | 60 |
| Rango de resorte (kPa) | 20~100, 40~200; 80~240, 20~60, 60~100 | |||
Fuga: Menos del 0,01% de la capacidad nominal de la válvula
Contragolpe: Con posicionador: Menos del 1% de carrera completa
Error básico: Con posicionador: Menos del ±1% de carrera completa
Nota: Utilice un embalaje estándar de PTFE tipo V.
Rango ajustable 30:1
Dimensiones y estándares de conexión
Brida estándar: Hierro fundido es GB4216-86 Acero fundido es GB9113-88, JB/T79-94
Estándar de sellado de brida: PN10, PN16 es RF, PN40,PN64 es FM, el cuerpo es M
Estándar de longitud estructural: GB12221-89
Conexión de la señal de aire del actuador: Rosca interna M10×1
La brida y la distancia de la cara final de la brida se pueden fabricar de acuerdo con el estándar especificado por el usuario. Como ANSI, JIS, DIN estándar.
