Información Básica.
Descripción de Producto
1. Z41H American Flange Vallength 150Lb 300Lb Descripción del producto:
Características de la válvula de compuerta estándar americana:
El diseño y la fabricación de los productos cumplen los requisitos de la norma nacional estadounidense ANSIB16,34, la norma AP16D y API600 del Instituto petrolero estadounidense.
Estructura compacta, tamaño pequeño, buena rigidez, sellado seguro y fiable.
La parte de cierre (puerta) adopta la estructura elástica, que puede compensar automáticamente la deformación del cuerpo de la válvula causada por la carga o temperatura anómala durante el trabajo. Por lo tanto, la junta es fiable y no se genera ninguna columna de cuña de freno.
El diámetro nominal es mayor o igual a NPS1011, el nivel de presión de 400 libras clase y el diámetro nominal es mayor o igual a NPSS611, el nivel de presión de 600~2500 libras de válvula manual, su dispositivo de operación está equipado con cojinetes de rodamiento, fácil de abrir y cerrar.
Los materiales de los materiales principales, materiales interiores, rellenos, espaciadores y fijaciones pueden combinarse razonablemente de acuerdo con los requisitos del usuario o las condiciones de trabajo reales.
El asiento de válvula puede ser más asiento de válvula de elevación, puede combinarse arbitrariamente con el acoplamiento de material de superficie de sellado cerrada, para cumplir con los requisitos de las condiciones de trabajo, prolongar la vida útil.
2. Z41H brida americana longitud 150Lb 300Lb Estándar:
| trabajo en coachwork | longitud de la estructura | Tamaño de brida | Tamaño de conexión de soldadura | Grado de temperatura de presión | Prueba e inspección |
| AP1 600 | ANS1B16.10 | ANS1B16.5a | ANS1B16.25 | ANS1B16.34 | AP1598 |
3. prueba de presión:
| presión nominal | prueba de resistencia | Prueba de sellado de agua | Prueba de sellado de aire | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3,1 | 450 | 2,2 | 315 | 0,5~0,7 | 60 a 100 |
| 300 | 7,8 | 1125 | 5,6 | 815 | ||
| 600 | 15,3 | 2225 | 11,2 | 1630 | ||
| 900 | 23,1 | 3350 | 16,8 | 2440 | ||
| 1500 | 38,4 | 5575 | 28,1 | 4080 | ||
| 2500 | 64,6 | 9367 | 47,4 | 6873 | ||
4. Material y propiedades de las partes principales:
| monobloque | ASTM A216WCB | ASTMA351 CF8 | |||||||||
| flashboard | WCB | CF8 | CF8M | Monel | |||||||
| vástago de válvula | F6A | F304 | F316 | Monel | F304 | ||||||
| Superficie de sellado del plato de freno | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL |
| Superficie sellada del asiento de la válvula | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | STL | STL |
| monobloque | ASTM A351 CF3 | ADTM A351 CF8M | ASTM A351 CF8 | ||||||||
| flashboard | |||||||||||
| vástago de válvula | F304L | F316 | F316L | ||||||||
| Superficie de sellado del plato de freno | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL | ||
| Superficie sellada del asiento de la válvula | 304L | STL | STL | 316 | STL | STL | 316L | STL | STL | ||
5. Dimensiones externas principales:
| ANS1 Class150 | |||||||||||||||||||||
| NPS | 2 | 21/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 36 | 40 | 42 | |
| L | RF | 178 | 191 | 203 | 29 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 559 | 610 | 610 | 660 | 711 | 762 | 787 |
| BW | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 | 864 | 914 | 914 | 965 | 1016 | 1067 | 1118 | |
| movimiento de la mano | H1 | 400 | 490 | 510 | 585 | 775 | 955 | 1160 | 1375 | 1570 | 1765 | 1980 | - | - | - | - | - | - | - | - | - |
| Sí | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 600 | 700 | - | - | - | - | - | - | - | - | - | |
| engranaje cónico | H2 | - | - | - | - | - | - | - | - | 1668 | 1920 | 2115 | 2215 | 2600 | 2908 | 3046 | 3136 | 3293 | 3726 | 4060 | 4229 |
| accionado por motor | H3 | - | - | - | - | - | - | - | - | 1668 | 1920 | 2115 | 2215 | 2600 | 2908 | 3046 | 3136 | 3293 | 3726 | 4060 | 4229 |
| ANS1 Class300 | |||||||||||||||||||||
| NPS | 2 | 21/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 36 | 40 | 42 | |
| L | RF | 216 | 241 | 283 | 305 | 406 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1245 | 1346 | 1697 | 1524 | 1727 | - | - |
| BW | 216 | 241 | 283 | 305 | 406 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1245 | 1346 | 1697 | 1524 | 1727 | - | - | |
| movimiento de la mano | H1 | 470 | 525 | 535 | 635 | 805 | 1025 | 1230 | 1460 | 1645 | - | 1840 | - | - | - | - | - | - | - | - | - |
| Sí | 200 | 200 | 300 | 300 | 350 | 400 | 450 | 500 | 600 | - | 600 | - | - | - | - | - | - | - | - | - | |
| engranaje cónico | H2 | - | - | - | - | - | - | - | - | - | - | 1935 | 2155 | 2572 | 2908 | 3100 | 3135 | 3293 | - | - | - |
| accionado por motor | H3 | - | - | - | - | - | - | - | - | - | - | 1935 | 2155 | 2572 | 2908 | 3100 | 3135 | 3293 | 3754 | 4120 | 4530 |
Preguntas frecuentes:
1. Sí, las órdenes de muestra pueden usarse para la inspección de calidad y las pruebas de mercado. Pero no es libre.
2. La producción suele tardar unos 25-30 días laborables. Para pedidos grandes, depende del número de pedidos.
3. Para recomendarle el producto adecuado, proporcione detalles, como el tamaño, el material, la presión, modelo.
4. El pago es principalmente T/T. Período de pago: 70% de anticipo, 30% de saldo se paga antes del envío o sobre la base de una copia del conocimiento de embarque.
5. El período de garantía es de 12 meses después de salir de la fábrica. Debido a problemas de calidad, podemos repararlo o reemplazarlo.
6. De acuerdo con sus requisitos, tenemos modelos estándar en stock. Algunos productos especiales y grandes pedidos se producirán de nuevo de acuerdo con su pedido.
7. Sí, se pueden mezclar diferentes modelos en un contenedor.

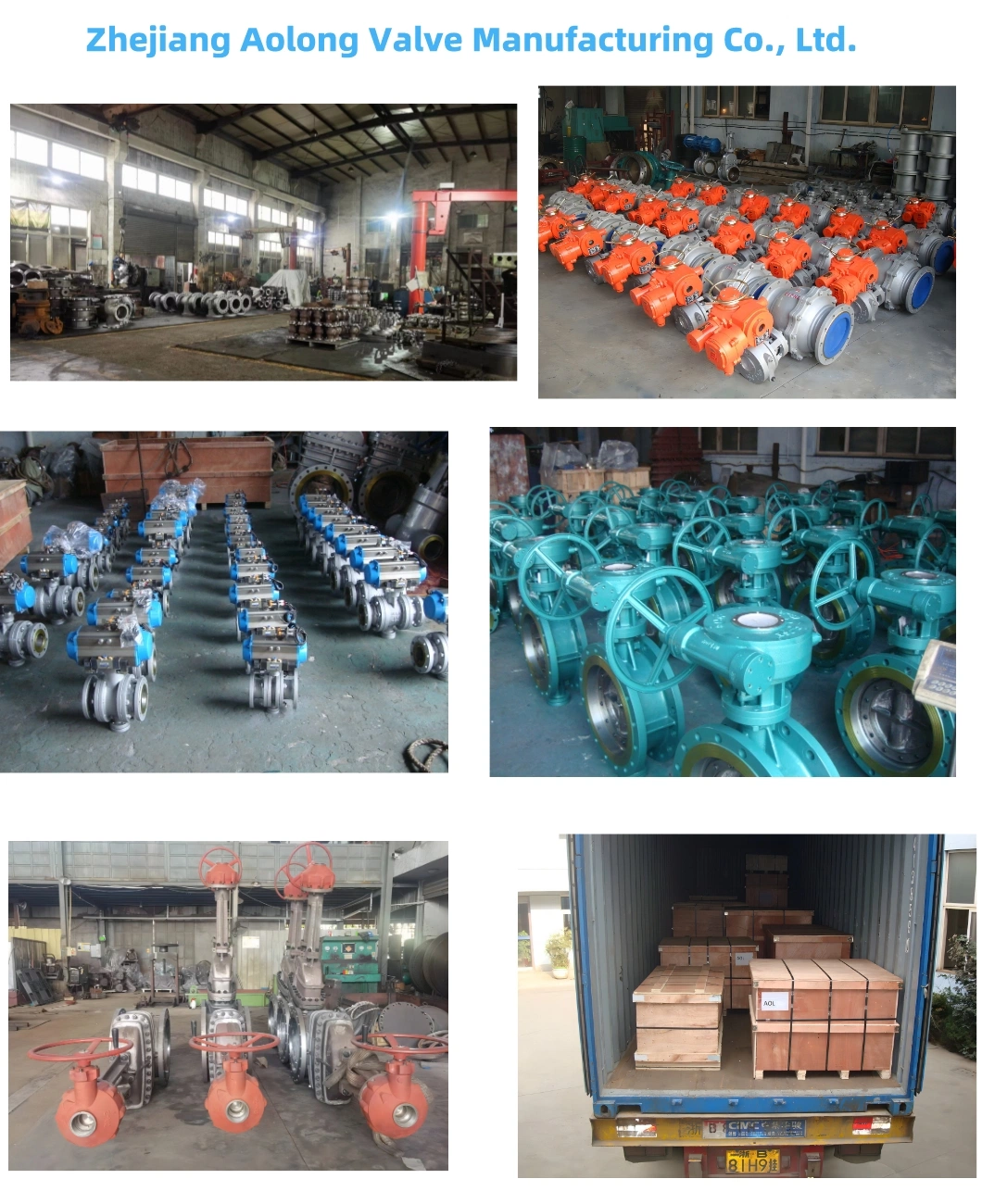

8. Calidad primero, siempre atribuimos importancia al control de calidad desde el principio hasta el final de la producción. Antes de pintar, empaquetar y transportar, cada producto se montará completamente y se probará cuidadosamente.
9. Sí, tenemos derecho a exportar y vender productos en todo el mundo.
10. Nuestra empresa ha aprobado API 6D, CE 0036 y ISO9001.
