Información Básica.

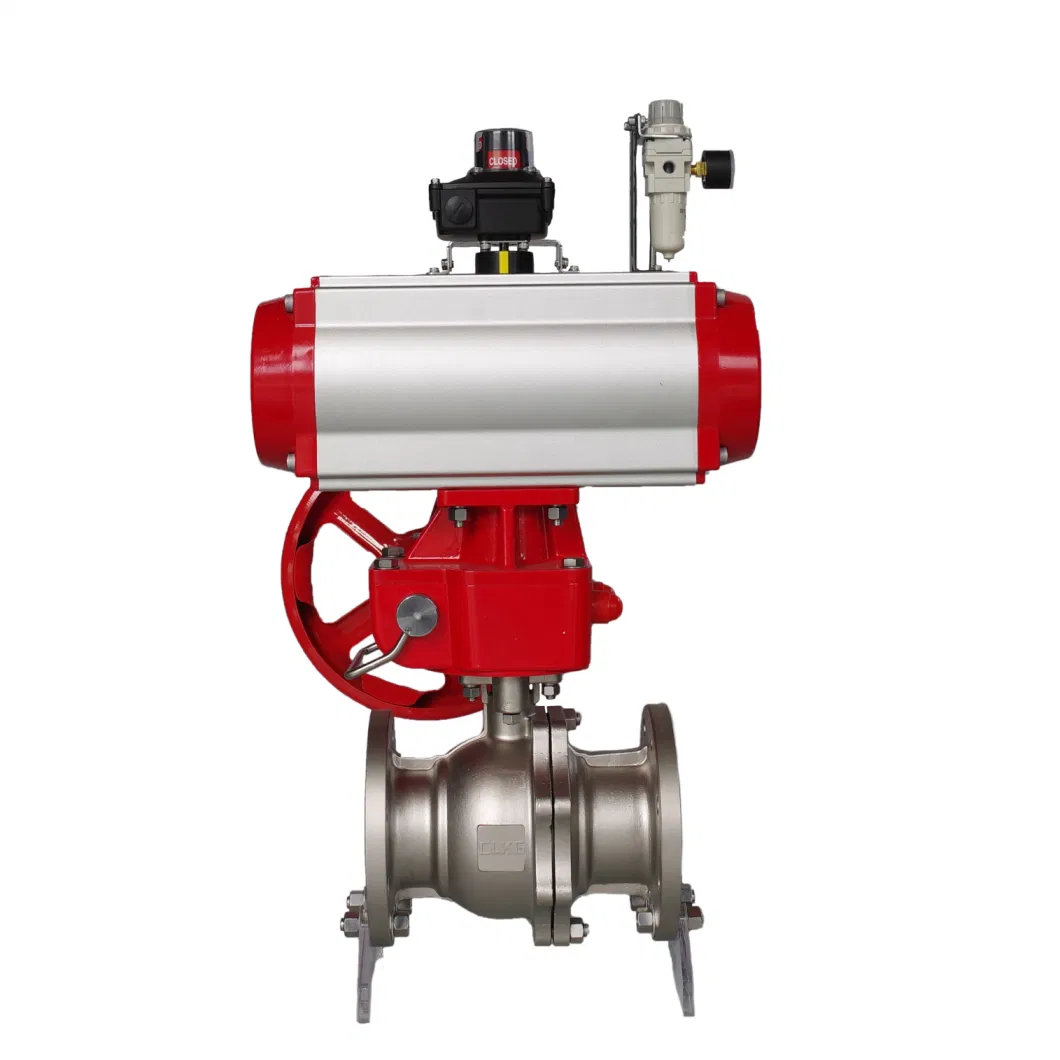

Descripción de Producto
| DN (mm) | DN15-DN400 |
| presión nominal | 1,6,4,0,6,4Mpa,ANSI150.300(lb),JIS10,20K |
| Medio aplicable | Agua, petróleo, ácido nítrico, fluidos viscosos, lechadas, medios oxidantes fuertes, etc. |
| temperatura del medio | -40~+180ºC,-40~+350ºC. |
| tasa de fuga | 0 cumple con la norma ANSIB16,104 nivel 5 |
| Esquina de esfera | 90° |
| Material del cuerpo de la válvula | A105,F304,F316,WCB,FZG1CR18NI9TI,ZG1CR18NI12MO2TI,CF8,CF8M,CF3M |
| Material del asiento de la válvula | Politetrafluoroetileno (temperatura ordinaria), PPL especialmente fabricado (alta temperatura) |
| Grupo a prueba de explosiones | D11BT4(d2C4)(disponible en dos tamaños: Normal y a prueba de explosiones) |
| Alimentación de la válvula electromagnética | 220VAC,24VDC |
| MPa | 0,4~0,7MPa |
| Relación R inherentemente ajustable | 100:1 |

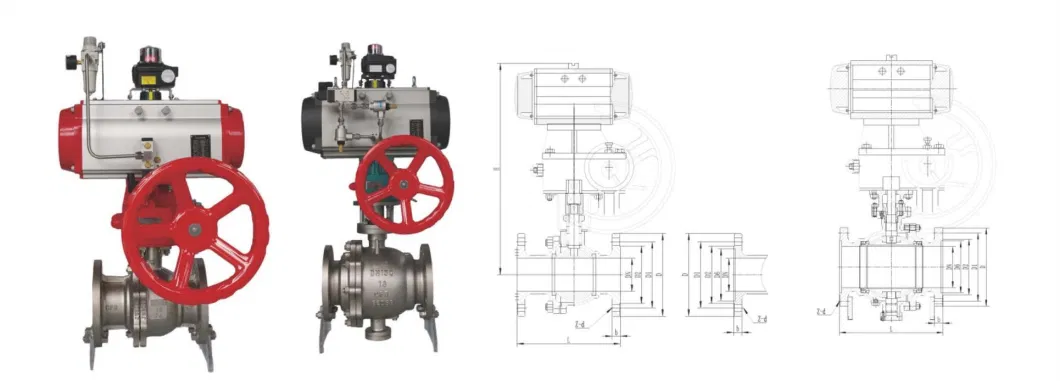

Dimensiones externas principales y dimensiones de conexión
| PN(MPa) | DN (mm) | Tamaño (mm) | ||||||||
| L | D | D1 | D2 | D6 | b | z-d | - | |||
| 1,6 | 15 | 130 | 95 | 65 | 45/46 | - | 14 | 4-14 | 196 | |
| 20 | 140 | 105 | 75 | 55\56 | - | 14\16 | 4-14 | 201 | ||
| 25 | 150 | 115 | 85 | 65 | - | 14\16 | 4-14 | 203 | ||
| 32 | 165 | 135\140 | 100 | 78\76 | - | 16\18 | 4-18 | 240 | ||
| 40 | 180 | 145\150 | 110 | 85\84 | - | 16\18 | 4-18 | 248 | ||
| 50 | 200 | 160\165 | 125 | 100\99 | - | 16\20 | 4-18 | 330 | ||
| 65 | 220 | 180\185 | 145 | 120\118 | - | 18\20 | 4-18 | 340 | ||
| 80 | 250 | 195\200 | 160 | 135\132 | - | 20 | 8-18 | 378 | ||
| 100 | 280 | 215\220 | 180 | 155\156 | - | 20\22 | 8-18 | 400 | ||
| 125 | 320 | 245\250 | 210 | 185\184 | - | 22 | 8-18 | 633 | ||
| 150 | 360 | 280\285 | 240 | 210\211 | - | 24 | 8-23\8-22 | 653 | ||
| 200 | 457 | 335\340 | 295 | 265\266 | - | 26\24 | 12-23\12-22 | 749 | ||
| 250 | 533 | 405 | 355 | 320\319 | - | 30\26 | 12-25\12-26 | 963 | ||
| 300 | 610 | 460 | 410 | 375\370 | - | 30\28 | 12-25\12-26 | 1013 | ||
| 350 | 686 | 520 | 470 | 435\429 | - | 34\30 | 16-25\16-26 | 1065 | ||
| 400 | 762 | 580 | 525 | 485\480 | - | 36\32 | 16-30 | 1115 | ||
| 450 | 864 | 640 | 585 | 545\548 | - | 40\34 | 20-30 | 1115 | ||
| 500 | 914 | 705\715 | 650 | 608\609 | - | 44\36 | 20-34\20-33 | 1205 | ||
Adecuado para petroquímica, metalúrgica, farmacéutica, alimentaria, fabricación de papel, sistemas textiles, de energía, de suministro de agua y de drenaje, controlando todo gas corrosivo o no corrosivo y medios líquidos.
Q1: ¿es usted un fabricante o una empresa comercial?
A1: Somos un fabricante ubicado en la ciudad de Wenzhou, Provincia de Zhejiang, China.
Q2: ¿acepta pedidos personalizados?
A2: ¡SÍ! Podemos suministrar válvulas personalizadas.
Q3: ¿Cuál es el tiempo de entrega de su producto?
A3: Normalmente, el plazo de entrega de nuestra fábrica es de 7~15 días laborables para productos sin personalización. También puede consultar los detalles de los plazos de entrega con nuestras ventas en función de los diferentes artículos.
Q4: ¿Cuál es el transporte?
A4: Express como DHL, FedEx, TNT, UPS para el envío de carga prepagado; y también podemos utilizar su propia cuenta de mensajería para hacer el cobro. Para más mercancías podemos organizar por aire o por mar.
Q5: ¿Cuáles son sus condiciones de pago?
A5: Podríamos aceptar T/T, L/C.
