Información Básica.
No. de Modelo.
Q41F
Tipo
Válvula de Bola Flotante
Función
Blow-Up válvula
Temperatura
Temperatura normal
Aplicación
Industria, Industria de Agua, Familia
tamaño
1/2"~6"
presión
150lb-900lb
aprobado por
ce, iso
tipo de bola
válvula de bola flotante
material del cuerpo
válvula de bola de acero inoxidable
diseño
api 6d / asme b16,34
pre. y clasificación de la tem
asme b16,34
cara a cara
asme b16,10
finalizar conexión
asme b16,5
prueba e inspección
API 598 / API 6D
Paquete de Transporte
Sea Worthy
Especificación
API, ANSI, ASME, BS, DIN, JIS, GB etc.
Marca Comercial
VATAC or OEM
Origen
China
Código del HS
84818010
Capacidad de Producción
6000TON per Year
Descripción de Producto
Válvula de bola flotante neumática y eléctrica de acero inoxidable forjado o hierro fundido con extremos atornillados NPT o BSP conforme a API 6D, BS5351 y ASME B16,34, se prueban de acuerdo con API 598 y se marcan según MSS SP-25.
1. La construcción es la siguiente:
- Puerto completo o Puerto reducido
- partir sólido
- Bonnet atornillado con junta espiral-de
- Diseño seguro contra incendios
- Diseño antiestático y vástago a prueba de golpes
- estructura de asientos dobles
- extremos de soldadura a tope según ASME B16,25
- extremos con reborde a ASME B16,5
2. Parte principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||
| Cuerpo | A105 | LF2 | F22 | F304 | F316 | F304L | F316L |
| Capó | A105 | LF2 | F22 | F304 | F316 | F304L | F316L |
| Bola | A105+ENP | SS304 | F22 | SS304 | SS316 | SS304L | SS316L |
| Tallo | A105 | F304 | F6A | F304 | F316 | F304L | F316L |
| Asiento/anillo de asiento | 13% Cr | SS304 | 13% Cr | SS304 | SS316 | SS304L | SS316L |
| Embalaje | Grafito/PTFE | ||||||
| Junta | SS304+grafito/SS304+grafito | ||||||
| Pernos/tuercas | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Adecuado mediano | W.O.G etc. | HNO3, CH3OOH etc. | |||||
| Temperatura adecuada | -29~425 °C. | -46~340 °C. | -46~340 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. |
3. Presión nominal normal
PN10~PN420, CLASS150~2500
4. Rango de tamaño normal
DN50~DN1000, 2"~40"
5. Imágenes

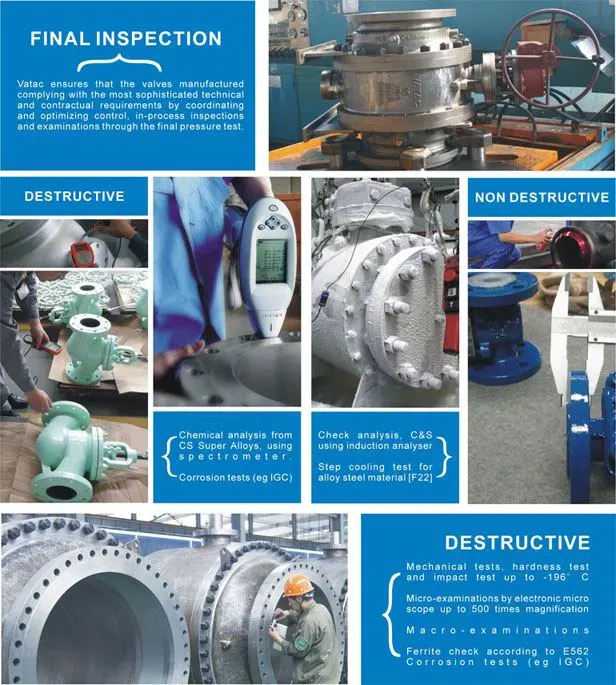

Inspección final
Envío
