Información Básica.
No. de Modelo.
DIN Standard DN50-DN100 ( 2"-4" )
Material
válvula de bola de pvc
Tipo
Sin energía auxiliar
válvula de bola
válvula de bola de pvc
válvula de bola de pvc
conecte la válvula de bola
conecte la válvula de bola
válvula del actuador neumático
válvula del actuador neumático
válvula de bola del actuador
válvula de bola del actuador
válvula de bola de plástico
válvula de bola de plástico
válvula de control
válvula de control
válvula de bola de unión real
válvula de bola de unión real
válvula de bola neumática
válvula de bola neumática
válvula de bola del actuador neumático
válvula de bola del actuador neumático
válvula de bola neumática
válvula de bola neumática
válvula de bola sin actuador
válvula de bola sin actuador
válvula de bola de control
válvula de bola de control
válvula de bola de doble unión
válvula de bola de doble unión
válvula de bola de control neumático
válvula de bola de control neumático
válvula de bola neumática
Paquete de Transporte
Carton Packing
Especificación
DIN Standard DN50-DN100 ( 2"- 4" )
Marca Comercial
VAV Our Logo or OEM
Origen
China
Código del HS
8481804090
Capacidad de Producción
5000000 PCS/Month
Descripción de Producto
Tianjin Runke Plastic Tech Co., Ltd. Tiene 10 equipos de moldeo por inyección profesionales y a gran escala, más de 30 equipos de procesamiento profesional y 4 equipos de pruebas de presión profesionales.
Cada superficie de sellado está 100% mecanizada, y cada eslabón de sellado tiene 100% de presión probada uno por uno.
La empresa no utiliza plásticos reciclados ni caucho reciclado para garantizar que los productos cumplen con el rendimiento mecánico, el rendimiento de sellado y la vida útil.
La compañía produce principalmente cuatro series de más de 50 tipos de válvulas de mariposa PVC-U, PVC-C, FR-PP, PP-R, válvulas de bola PVC-U, Válvulas de retención PVC-U, válvulas de fondo PVC-U, con una producción anual de 600.000 conjuntos de válvulas.
Válvula de mariposa PVC-U, válvula antirretorno PVC-U, válvula de bola PVC-U cumplen con la norma DIN europea, estándar estadounidense, estándar japonés. Podemos producir válvulas de gran tamaño, el tamaño del producto oscila entre DN15mm y DN400mm
Válvula de retención de giro de PVC de acuerdo con DIN,ANSI,JIS Estándar DN20-DN150 ( ¾" ~ 6" ) presión de trabajo PN10.
PVC 2 piezas válvula de bola compacta de acuerdo con la norma JIS DN50-DN100 ( 2" ~ 4" ) presión de trabajo PN10;
Válvula de retención de oblea de PVC de acuerdo con la norma DIN ANSI JIS DN150-DN300 ( 6" ~ 12" ) presión de trabajo PN10;
Válvula de pie de PVC de acuerdo con la norma DIN con especificación DN20-DN150 ( ¾" ~ 6" ) presión de trabajo PN10;
Válvula de bola de unión real de PVC DIN, ANSI, JIS Estándar con BSPT y NPT roscado DN15-DN100 ( ½"~4" ) presión de trabajo PN16 & PN10;
Conexiones de PVC para tuberías de presión para el suministro de agua de acuerdo con la norma DIN 8063 PN10;
Válvula de bola
Válvula de bola de PVC
Válvula de bola UPVC
Válvula de bola de plástico
Válvula de bola del actuador
Válvula de bola sin actuador
Válvula de bola neumática
Válvula de bola de unión real
Válvula de bola de doble unión
Válvula de bola de control del actuador de PVC
Válvula de bola sin actuador UPVC
Válvula de bola de actuador neumático de PVC
Válvula de bola sin actuador UPVC
Válvula de bola de accionamiento neumático
Válvula de bola neumática de PVC
Válvula de bola de unión doble UPVC
Válvula de bola de unión real de PVC
Válvula de bola de unión real PVC-U con soporte de montaje y acoplamiento Bush
Alta calidad
DIN ANSI BS JIS Estándar de bajo par DN15 - DN100 ( 1/2"- 4" )
Flujo total
Presión de trabajo: DN15-DN50 ( 1/2" - 2" ) 240PSI PN1,6MPa; DN65-DN100 ( 2-1/2" - 4" ) 150psi PN1,0MPa
Conector hembra x conector hembra, hembra x hembra
Orificio de montaje de actuador a prueba de ácidos y álcalis con estándar ISO5211
Hoja de datos de válvula de bola sin actuador de unión doble PVC-U.
| No | Piezas | Cantidad | Material |
| 1 | Cuerpo de la válvula | 1 | PVC-U |
| 1A | Base de soporte de la carrocería | 1 | |
| PVC-U | |||
| 1B | Tuerca metálica incrustada | 4 | |
| S.S. 304 | |||
| 1C | Base del cuerpo | 1 | PVC-U |
| 2 | Cuerpo de bola | 1 | PVC-U |
| 3 | Junta tórica | 1 | EPDM / FPM |
| 4 | Portador de sellos | 1 | PVC-U |
| 4A | Agujero ajustado del portador | 2 | PVC-U |
| 5 | Junta del asiento | 2 | PTFE |
| 6 | Junta de la junta de bola | 2 | EPDM |
| EPDM / FPM | |||
| 7 | Junta tórica | 2 | |
| 8 | Conector final | 2 | PVC-U |
| PVC-U | |||
| 9 | Unión | 2 | |
| 2 | |||
| 10 | Junta tórica del vástago | EPDM / FPM | |
| 11 | Aguja del obturador | 1 | |
| PVC-M | |||
| 12 | Mango | 1 | ABS |
| 12A | Mango | 2 | ABS |
| 15 | Soporte de montaje | 1 | PVC-M |
| 16 | Pernos | 4 | S.S. 304 |
| 17 | Acoplamiento | 1 | PVC-M |
| 18 | Casquillo de acoplamiento | 1 | S.S. 304 |
| 19 | Actuador | 1 |
| Tamaño | Pulgadas | 1/2" | 3/4" | 1'' | 1 - 1/4" | 1 - 1/2" | 2" | 2 - 1/2" | 3" | 4" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| N.O DE PIEZA | MPa | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,0 | 1,0 | 1,0 |
| L | 120 | 129 | 147 | 164 | 182 | 209 | 247 | 288 | 340 | |
| 122 | 186 | 218 | ||||||||
| 103 | 156 | |||||||||
| 87 | ||||||||||
| ØD | 56 | 72 | ||||||||
| 64 | ||||||||||
| Ød1 | 13 | 18 | 23 | 30 | 38 | 49 | 64 | 77 | 98 | |
| Conector hembra Fin Ød2 | DIN | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 |
| ANSI | 21,34 | 26,67 | 33,4 | 42,16 | 48,26 | 60,28 | 73,03 | 88,9 | 114,3 | |
| JIS | 22 | 26 | 32 | 38 | 48 | 60 | 76 | 89 | 114 | |
| B | 21,2 | 26,6 | 33,4 | 42,1 | 48,1 | 60,2 | 75,2 | 88,7 | 114,1 | |
| ØD3 | 31 | 36 | 46 | 55 | 64 | 79 | 94 | 110 | 134 | |
| H | 66 | 68 | 75 | 82 | 97 | 107 | 137 | 154 | 182 | |
| LI | 23 | 25 | 28 | 32 | 37 | 42 | 45 | 55 | 65 | |
| H2 | 29,5 | 33,5 | 39 | 47 | 54 | 65 | 82 | 98 | 114 | |
| H1 | 28 | 30 | 34 | 41 | 49 | 58,5 | 68 | 84 | 102 | |
| n-M*L3 | 4-M5*10 | 4-M6*13 | 4-M8*20 | |||||||
| n-M*L4 | 4-M5*14 | 4-M6*16 | 4-M8*25 | |||||||
| ¨ B | 9 | ( 9 ) / 11 | 11 / (14 ) | 14 / ( 17 22 ) | ||||||
| H ¨ B | 10 | ( 10 ) / 12 | 12 / ( 15 ) | 15 / ( 18 23 ) | ||||||
| ¨ C | 54 | 52 | 72 | 98 | ||||||
| H ¨ C | 7 | 7,5 | 10 | |||||||
| n-Øe4 | 4-Ø6 | 4-Ø7 | 4-Ø9 | |||||||
| PCD ØD4 | 36 | 50 | 70 | |||||||
| n-Øe5 | 4-Ø7 | 4-Ø9 | 4-Ø11 | |||||||
| PCD ØD5 | 50 | 70 | 102 | |||||||
Alta calidad
Válvula de bola de plástico
Válvula de bola hembra
Válvula de bola roscada
Válvula de bola de rosca hembra
Válvula de bola de unión
Válvula de bola de unión real
Válvula de bola de unión real UPVC
Válvula de bola de PVC
Válvula de bola sin actuador de PVC
Válvula de bola de doble unión de PVC
Válvula de bola de unión real de PVC
DN15-DN100 (1/2"- 4")
Presión de trabajo: 16 kg/cm2 240PSI.
DIN, ANSI, JIS. BS estándar con rosca BSPT o NPT
Conexión: Conector hembra x conector hembra, hembra x hembra
Característica:
Flujo total, apariencia de Excelencia, Alta resistencia, corrosión
Resistencia, larga vida
DN15 - DN50 ( 1/2"- 2" ) 240PSI ( 1,6MPA ).
DN65 - DN100 ( 2-1/2" - 4" ) 150PSI ( 1,0MPA ).
Sello de asiento y sello de bola: PTFE ( Tefion ). Junta tórica del vástago: Caucho EPDM.
Empuñadura ABS. La estanqueidad del asiento puede ajustarse. Par bajo. Flujo total.
100% de pruebas de fábrica.

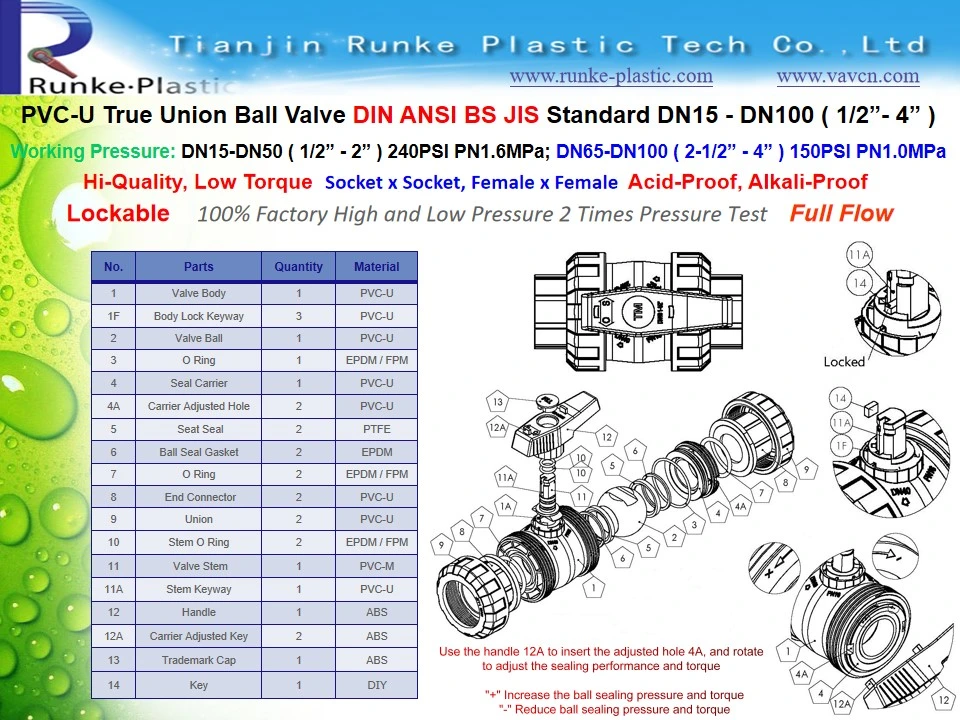

Válvula de bola de unión real PVC-U DIN ANSI BS JIS Estándar DN15 - DN100 ( 1/2"- 4" )
Presión de trabajo:
DN15-DN50 ( 1/2" - 2" ) 240PSI PN1,6MPA;
DN65-DN100 ( 2-1/2" - 4" ) 150PSI PN1,0MPA
Alta calidad, bajo par
Conector hembra x conector hembra, hembra x hembra
A prueba de ácidos, a prueba de álcalis
Bloqueable
100% de presión alta y baja de fábrica 2 veces la prueba de presión
Flujo total
El rendimiento de sellado de la válvula de bola y el par son ajustables;
La válvula de bola puede bloquearse;
Resistencia a la corrosión;
Sello de bola en PTFE (Tefion);
Válvula de bola de unión real PVC-U DIN ANSI BS JIS Estándar DN15 - DN100 ( 1/2"- 4" )
Válvula de bola de base de unión real PVC-U.
Presión de trabajo:
DN15-DN50 ( 1/2" - 2" ) 240PSI PN1,6MPA;
DN65-DN100 ( 2-1/2" - 4" ) 150PSI PN1,0MPA
Alta calidad, bajo par
Conector hembra x conector hembra, hembra x hembra
A prueba de ácidos, a prueba de álcalis
Bloqueable
100% de presión alta y baja de fábrica 2 veces la prueba de presión
Flujo total
El rendimiento de sellado de la válvula de bola y el par son ajustables;
La válvula de bola puede bloquearse;
Resistencia a la corrosión;
Sello de bola en PTFE (Tefion);
Válvula de bola de unión real PVC-U con soporte de montaje y acoplamiento Bush
Alta calidad
NORMA DIN ANSI BS JIS
Par bajo DN15 - DN100 ( 1/2"- 4" )
Flujo total
Presión de trabajo:
DN15-DN50 ( 1/2" - 2" ) 240PSI PN1,6MPA;
DN65-DN100 ( 2-1/2" - 4" ) 150PSI PN1,0MPA
Conector hembra x conector hembra, hembra x hembra
A prueba de ácidos, a prueba de álcalis
Agujero de montaje del accionador con ISO5211 estándar
El rendimiento de sellado de la válvula de bola y el par son ajustables;
Junta de bola en PTFE (Tefion)
Conector hembra x conector hembra
Hembra x hembra
PVC-U compacto ( 2 piezas ) Válvula de bola DIN ANSI JIS BS Estándar
DN50 ( 2" ) - DN100 ( 4" )
Conector hembra x conector hembra hembra x hembra con BSPT o NPT
Presión de trabajo
150psi PN1,0MPa 10K
Alta calidad par bajo
Flujo total
Alta calidad
Resistencia a la corrosión
Conector hembra x conector hembra hembra x hembra con BSPT o NPT
