Información Básica.
No. de Modelo.
WRA3-210A+W8BV320
Estructura
Válvula de Bola Fija
Tipo
Válvula de Bola Fija
Función
Válvula de alivio
Temperatura
Temperatura normal
Estándar
ISO9001
Aplicación
Industria, Industria de Agua, Familia
medio
agua fría/caliente, con 50% de glicol
temperatura del medio
2ºc...90ºc.
presión nominal
Pn20
Paquete de Transporte
Carton with Pallet
Especificación
DN20
Marca Comercial
Winvall
Origen
China

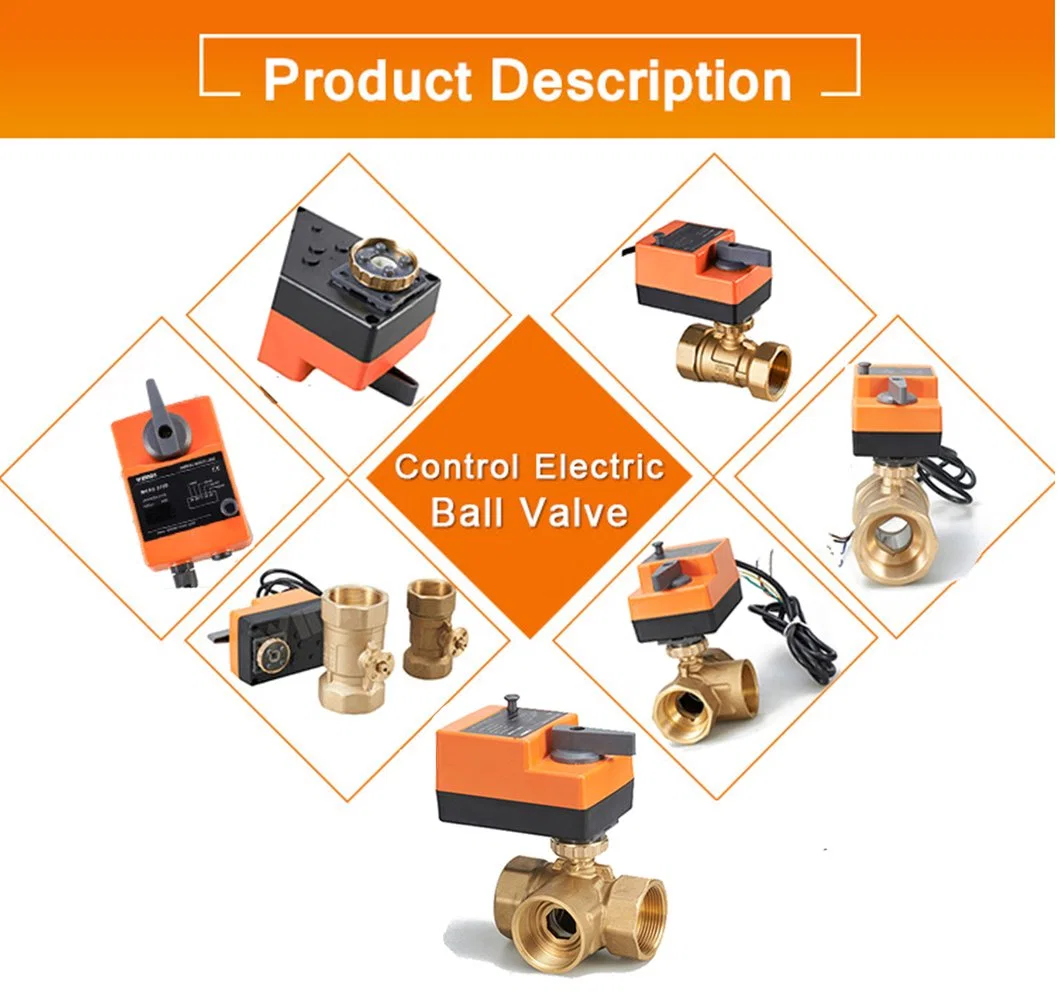

Descripción de Producto
Descripción
La válvula de bola de control motorizada Winner consta de actuador de tipo on/OFF o de tipo 3 puntos y válvula de bola W8BV...series, que tienen una estructura compacta, funcionamiento estable, excelente capacidad de parada de agua, gran caudal de agua, bloque de tierra cero y par bajo.
Aplicación
Las mini válvulas de bola motorizadas del ganador son ampliamente utilizadas en el sistema de HVAC, sistema de calefacción, sistema de tratamiento de agua y algunos equipos industriales.
Datos técnicos:
Cuerpo de la válvula
Medio: Agua fría/caliente, con 50% de glicol Temperatura del medio: 2...90 centígrados
Presión nominal: PN20 Conector de tubo: Rosca interna
Rango de temperatura ambiente: -5...+60 centígrados ;0...90%HR
Tipo de válvula: 3 vías
Material
Cuerpo de la válvula: Latón forjado, Hpb59-1 Junta: Bola: EPDM+PTFE
Bola: Acero inoxidable o latón cromado. Tallo: EPDM
| Modelo no | Tipo | Diám. | Pulgadas | KVS(m3/h) | Pmáx (kPa) | PS(kPa) |
| W8BV320 | 3 vías | 20mm | 3/4" | 8,63 | 1000 | 1400 |
Actuador
WRA3-210A tipo on/OFF
El cable negro es el cable de control. Alimentación: Válvula abierta, alimentación apagada: Válvula cerrada
El cable azul está conectado a la com. El cable marrón está conectado al cable de alimentación.
| Modelo no | Tensión de trabajo | Tipo de actuador | Par de salida | Hora de encendido/apagado | Cuerpo de la válvula |
| WRA3-210A | 24VAC 50/60Hz | Encendido/apagado | 10n.m | 42S | W8BV315 W8BV320 W8BV325 W8BV332 W8BV340 W8BV350 |
