Información Básica.
No. de Modelo.
GAT947H
conexión
con reborde, soldado a tope
modelo
hcb
Paquete de Transporte
Plywood Case
Especificación
CE, SGS
Marca Comercial
GOOLE, OEM, ODM
Origen
Wenzhou, Zhejiang, China
Código del HS
8481804090
Capacidad de Producción
50, 000 PCS/Year
Descripción de Producto

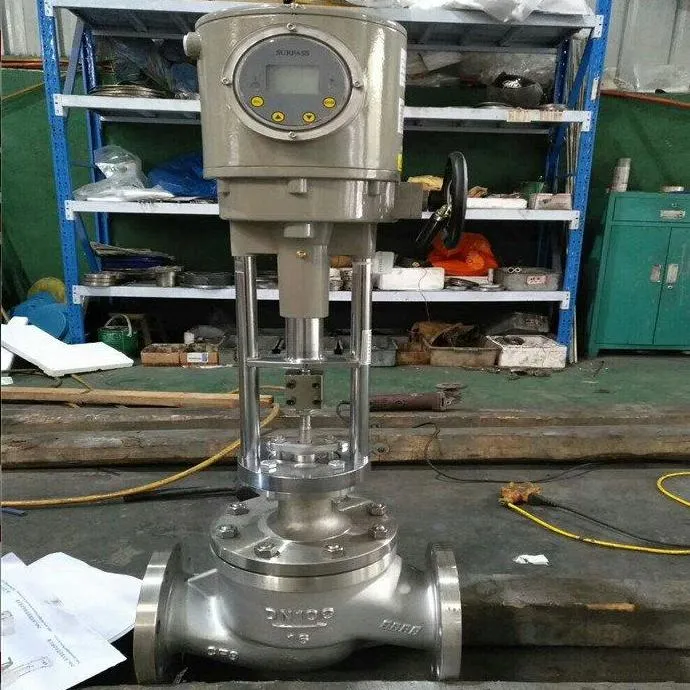

T947H válvula de control de globo de asiento único de accionamiento eléctrico T947H válvula de control de globo de asiento único de accionamiento eléctrico:
Este producto está compuesto por los muelles múltiples neumáticos, el actuador neumático y el manguito de baja resistencia de flujo. Esta válvula utiliza el núcleo de válvula equilibrado, la fuerza desequilibrada es pequeña, el diferencial de presión de permiso es grande y el funcionamiento es estable. En comparación con la válvula reguladora de asiento simple y doble, tiene un bajo nivel de ruido, una estructura sencilla y unas características de montaje y desmontaje convenientes.
Su forma de válvula es pequeña, el cuerpo es ligero, el rendimiento es bueno y la capacidad es grande. Así que es el nuevo tipo de válvula reguladora general producto. Es adecuado para el medio fluido común y las técnicas condicionan el sistema de control industrial.
T947H válvula de control de globo de asiento único de accionamiento eléctrico:
Ventajas
1, para lograr un mayor valor CV y una relación ajustable más amplia
El cuerpo de estructura en forma de S se genera a partir del análisis de fluidos en un único, puede ser suprimido por la forma de la trayectoria de flujo compleja y corriente eddy, así como la trayectoria de flujo de repente expandirse causado por un fenómeno de flujo complejo e irregular, Lo que aporta el flujo medio, alta eficiencia Además, la válvula tipo jaula de ala guía puede ser inestable fluido eficazmente manguito alrededor de la en el manguito, debido a estas características, la válvula serie CV3000 con la válvula original de la serie V en comparación con un aumento de 30% en CV, y la relación ajustable se amplió de 30:1 a 50:1 (añadir accesorios de hasta 75:1), por lo que puede usarse para controlar una amplia gama de cambios de carga.
2,las características de flujo de alta precisión pueden traer el flujo "ideal"
Adoptar una curva característica de flujo de alta precisión como parámetros técnicos estándar, para lograr la teoría de flujo "ideal". El proceso gana estabilidad; simulación por ordenador, grado de apertura de la válvula de condiciones de control del proceso, puede lograr un control flexible.
3, pequeño volumen y ligero peso
CV3000 serie de válvula debido a la película de tipo muelle pequeño perder la estructura mecánica simple de la potencia del cuerpo ejecutivo, por lo tanto con éxito la altura reducida, realizar la miniaturización, de acuerdo con multi resorte diafragma actuador y válvula en forma de S, Válvula de control de tipo CV3000 y válvula de tipo V comparada puede alcanzar 30% - 40% un uso pequeño, ligero y eficiente del espacio ha contribuido a la.
4, Especificaciones completas, uso amplio
La válvula de la serie CV3000 tiene desde la válvula de vacío a la válvula, varió de control de temperatura baja a alta. Ampliamente utilizado en refinación de petróleo, petroquímica, fertilizantes químicos, químicos, acero, metalurgia, fabricación de papel, energía, industria ligera y otros procesos de control de automatización.
T947H válvula de control de globo de asiento único de accionamiento eléctrico:
Material de piezas principales:
Cuerpo/tapa de la válvula: S.S.S.S.S. 304.
Núcleo de válvula/ asiento: S. S304, Stellite.
Embalaje: PTFE.
Junta: Grafito.
Cubierta de membrana: A3.
Primavera: 60Si2Mn.
Aguja del obturador: S.S 304.
Tuerca/tornillo: S.S 304.
T947H válvula de control de globo de asiento único de accionamiento eléctrico:
Dimensiones principales
T947H válvula de control de globo de asiento único de accionamiento eléctrico:
Este producto está compuesto por los muelles múltiples neumáticos, el actuador neumático y el manguito de baja resistencia de flujo. Esta válvula utiliza el núcleo de válvula equilibrado, la fuerza desequilibrada es pequeña, el diferencial de presión de permiso es grande y el funcionamiento es estable. En comparación con la válvula reguladora de asiento simple y doble, tiene un bajo nivel de ruido, una estructura sencilla y unas características de montaje y desmontaje convenientes.
Su forma de válvula es pequeña, el cuerpo es ligero, el rendimiento es bueno y la capacidad es grande. Así que es el nuevo tipo de válvula reguladora general producto. Es adecuado para el medio fluido común y las técnicas condicionan el sistema de control industrial.
T947H válvula de control de globo de asiento único de accionamiento eléctrico:
Ventajas
1, para lograr un mayor valor CV y una relación ajustable más amplia
El cuerpo de estructura en forma de S se genera a partir del análisis de fluidos en un único, puede ser suprimido por la forma de la trayectoria de flujo compleja y corriente eddy, así como la trayectoria de flujo de repente expandirse causado por un fenómeno de flujo complejo e irregular, Lo que aporta el flujo medio, alta eficiencia Además, la válvula tipo jaula de ala guía puede ser inestable fluido eficazmente manguito alrededor de la en el manguito, debido a estas características, la válvula serie CV3000 con la válvula original de la serie V en comparación con un aumento de 30% en CV, y la relación ajustable se amplió de 30:1 a 50:1 (añadir accesorios de hasta 75:1), por lo que puede usarse para controlar una amplia gama de cambios de carga.
2,las características de flujo de alta precisión pueden traer el flujo "ideal"
Adoptar una curva característica de flujo de alta precisión como parámetros técnicos estándar, para lograr la teoría de flujo "ideal". El proceso gana estabilidad; simulación por ordenador, grado de apertura de la válvula de condiciones de control del proceso, puede lograr un control flexible.
3, pequeño volumen y ligero peso
CV3000 serie de válvula debido a la película de tipo muelle pequeño perder la estructura mecánica simple de la potencia del cuerpo ejecutivo, por lo tanto con éxito la altura reducida, realizar la miniaturización, de acuerdo con multi resorte diafragma actuador y válvula en forma de S, Válvula de control de tipo CV3000 y válvula de tipo V comparada puede alcanzar 30% - 40% un uso pequeño, ligero y eficiente del espacio ha contribuido a la.
4, Especificaciones completas, uso amplio
La válvula de la serie CV3000 tiene desde la válvula de vacío a la válvula, varió de control de temperatura baja a alta. Ampliamente utilizado en refinación de petróleo, petroquímica, fertilizantes químicos, químicos, acero, metalurgia, fabricación de papel, energía, industria ligera y otros procesos de control de automatización.
T947H válvula de control de globo de asiento único de accionamiento eléctrico:
Material de piezas principales:
Cuerpo/tapa de la válvula: S.S.S.S.S. 304.
Núcleo de válvula/ asiento: S. S304, Stellite.
Embalaje: PTFE.
Junta: Grafito.
Cubierta de membrana: A3.
Primavera: 60Si2Mn.
Aguja del obturador: S.S 304.
Tuerca/tornillo: S.S 304.
T947H válvula de control de globo de asiento único de accionamiento eléctrico:
Dimensiones principales
DN | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
CV | Lineal | 1,8 | 2,8 | 4,4 | 6,9 | 11 | 17,6 | 27,5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | ||||
Porcentaje igual | 1,6 | 2,5 | 4,0 | 6,3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||||
Movimiento L (mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||
Área efectiva(cm2) | 280 | 100 | 600 | 1000 | 1600 | ||||||||||||||||
Rango de señal (kPa) | 20~100, 40~200,80~240;20~60,60~100 | ||||||||||||||||||||
Fuente de alimentación (MPa) | 0,14~0,4 | ||||||||||||||||||||
Característica de flujo | Porcentaje lineal o igual | ||||||||||||||||||||
Relación ajustable | 50:1 | ||||||||||||||||||||
Temperatura de funcionamiento (ºC) | Temperatura normal, | -20~200, -40~250, -60~450 | |||||||||||||||||||
Tipo de refrigeración | -40~450, -60~450 | ||||||||||||||||||||
Temp. Alta | 450 a 560 | ||||||||||||||||||||
Temp. Baja | -60~100, -100 ~-200, -200 ~-250 |
T947H válvula de control de globo de asiento único de accionamiento eléctrico:
DN | 20~450mm |
N.O DE PIEZA | Class150~2500 |
Rango de temperatura aplicable | -30ºC~260ºC (estructura monoplaza) |
-196ºC~570ºC(estructura de asiento doble) | |
Operaciones de recorte | tipo de camisa guiada, estructura de guarnecido equilibrada |
Tipo de cuerpo | tipo recto, tipo de ángulo |
Tipo de capó | tipo estándar, tipo de disipación de calor, tipo criogénico |
Característica de flujo | Porcentaje igual, lineal, apertura rápida |
Clase de cierre | ASME B16,104 V (asiento metálico estándar) |
COMO YO B16,104 V I (asiento blando de desconexión) | |
Tipo de conexión de tubería | Tipo de brida, tipo de soldadura a tope |
Tipo de actuador | actuador de diafragma neumático |
actuador de pistón neumático | |
Actuador eléctrico |
