Información Básica.
No. de Modelo.
SQN70.244A20
Condición
Nuevo
Certificación
ISO, CE
modelo
Sqn70. 244A20
nombre
Damper Actuators
tensión de funcionamiento
ac 230v
frecuencia de la red eléctrica
50...60 Hz ±6%
par
1,5nm
marca
siemens
servicio después de la garantía
soporte técnico por vídeo
tiempo de entrega
Payment After About 2 Days
uso
accesorios para quemadores de gas
Paquete de Transporte
Carton
Especificación
16*10*7cm
Marca Comercial
siemens
Origen
Germany
Código del HS
8412291000
Capacidad de Producción
1000
Descripción de Producto

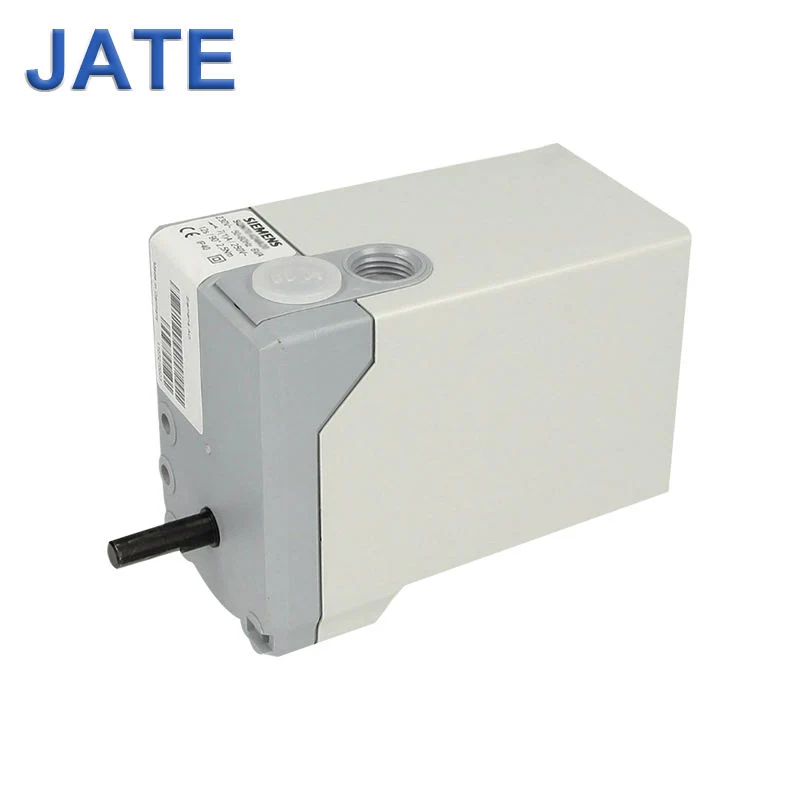

Siemens SQN70. 244A20 - el actuador del amortiguador, 1.5Nm, la vivienda de 117mm, AC230V precio franco fábrica del servo de motor para Burner Accesorios
Especificaciones del producto
Mecánica Diseño:
Función:
La función del actuador: - resistentes al calor y presión de diseño de carcasa de plástico - terminales roscados - de marcha libre de mantenimiento
Mecanismo del embrague - Construido en los marcadores de posición - Fácil de ajustar los interruptores de límite y los interruptores de circuito integrado auxiliar -
Loop
Mecanismo del embrague - Construido en los marcadores de posición - Fácil de ajustar los interruptores de límite y los interruptores de circuito integrado auxiliar -
Loop
Especificaciones del producto
| El modelo | SQN70. 244A20 |
| Par | 1.5NM |
| La tensión | AC230V |
| El uso | Quemador de Gas Accesorios |
Siemens SQN70. 244A20 - el actuador del amortiguador, 1.5Nm, la vivienda de 117mm, AC230V precio franco fábrica del servo de motor para Burner Accesorios
El uso y características:
El SQN7…actuador está especialmente diseñado para accionar las válvulas de gas combustible y amortiguadores para pequeñas y medianas quemador de gas o combustible. A fin de lograr la mejor relación de mezcla de combustible y aire de combustión. - Conexión con el P-PI o controladores PID, por ejemplo RWF40… - Direct
La conexión de diferentes tipos de controladores de combustión, como el LOA, LMO…, LMG… o LFL… - Conexión con 1 o 2, cable
El controlador o el actuador controllerElectric 3 posiciones de flaps y amortiguador de gas o petróleo válvula de control de las pequeñas y medianas quemadores. SQN7…especialmente adecuado para combinar este actuador con sus productos Los fabricantes OEM!
• La celebración de apriete: - SQN70... / SQN71... / SQN75... 0.7...1.3 Nm - SQN74... 0,7 Nm • tiempo de ejecución: - SQN70... / SQN71... / SQN75...
4...30 s - SQN74 4s...
• La dirección de rotación:- SQN70... / SQN74... la izquierda - SQN71... / SQN75... A la derecha • SQN74... /
SQN75... - Los orificios de fijación y los orificios de entrada de cable
La conexión de diferentes tipos de controladores de combustión, como el LOA, LMO…, LMG… o LFL… - Conexión con 1 o 2, cable
El controlador o el actuador controllerElectric 3 posiciones de flaps y amortiguador de gas o petróleo válvula de control de las pequeñas y medianas quemadores. SQN7…especialmente adecuado para combinar este actuador con sus productos Los fabricantes OEM!
• La celebración de apriete: - SQN70... / SQN71... / SQN75... 0.7...1.3 Nm - SQN74... 0,7 Nm • tiempo de ejecución: - SQN70... / SQN71... / SQN75...
4...30 s - SQN74 4s...
• La dirección de rotación:- SQN70... / SQN74... la izquierda - SQN71... / SQN75... A la derecha • SQN74... /
SQN75... - Los orificios de fijación y los orificios de entrada de cable
Vivienda - compuesto por la presión y la carcasa de plástico resistente al calor - Interior incluye: - motor síncrono orientado orientada con embrague - El árbol de levas de la sección de control
- Relés, dependiendo del tipo de controlador
- Los interruptores, terminales conectados a la placa de circuito impreso
Color: SQN70... / SQN71...: Caja de cambios en negro gris, cubierta en color gris brillante SQN74... / SQN75: Caja de velocidades...
La vivienda en negro, la tapa en negro
La vivienda en negro, la tapa en negro
Motor - Motor síncrono giratorio bidireccional
Acoplamiento - El eje de transmisión puede ser desactiva de forma manual desde el tren de engranajes y motor - Activación automática
- El uso de ajuste del interruptor de leva regulable - la escala en el lado de la leva indica el ángulo de la cam - Punto de conmutación de la leva llega hasta el final, el interruptor auxiliar es de color - Algunos interruptores de leva puede ajustarse con precisión, utilice un destornillador, otros cams puede ajustarse manualmente o con una llave especial o similares
- Indicación de la posición construido: marcada en el comienzo de un extremo de la conexión eléctrica del mecanismo de engranajes - ver Datos técnicos"
Mecanismo - sin mantenimiento.
El eje de transmisión - construido desde el negro de acero forjado.
- Se adapta sin problemas con la parte delantera del mecanismo de transmisión - versiones diferentes para elegir
Fijación y Montaje - la parte delantera de la transmisión como la superficie de montaje - Instalación sencilla y fiable a través de orificios de montaje
Siemens SQN70. 244A20 - el actuador del amortiguador, 1.5Nm, la vivienda de 117mm, AC230V precio franco fábrica del servo de motor para Burner Accesorios
