Descripción de Producto
descripción de producto
Con una estructura simple, ligero, la velocidad de apertura rápida, interruptor neumático wafer válvula de mariposa consiste en el tipo de pistón del cilindro y la válvula de mariposa tipo wafer, y el tipo de retorno por resorte de válvula puede apoyar la función automática de reubicar (Aire para abrir y cerrar) cuando el aire y el poder fueron cortadas. Este producto se aplica ampliamente en la canalización industrial campos de la metalurgia, la protección del medio ambiente, tratamiento de aguas, petroquímica, el poder.
Los parámetros
El tamaño de válvula | DN15~DN600. |
Temp. media. | -30ºC-180ºC |
Calificación del cuerpo | PN1.6-2.5MPa |
Medio aplicable | Gas neutro, líquido |
El suministro de aire | 0.4~0.7MPa |
La junta del actuador | Goma de flúor |
Material del actuador | Aleación de aluminio de fundición |
La conexión | La oblea |
La propiedad de flujo | On-off |
Material del cuerpo | SUS304,SUS316,WCB,450-10 QT |
El material del disco | SUS304,SUS316,WCB,450-10 QT |
El asiento | El PTFE,EPDM |
El embalaje | El grafito |
Estándar de fabricación | JB/T8692-199 |
Estándar de diseño | GB12237-89 AP16D |
La norma de inspección | JB/T 9092 API598 |

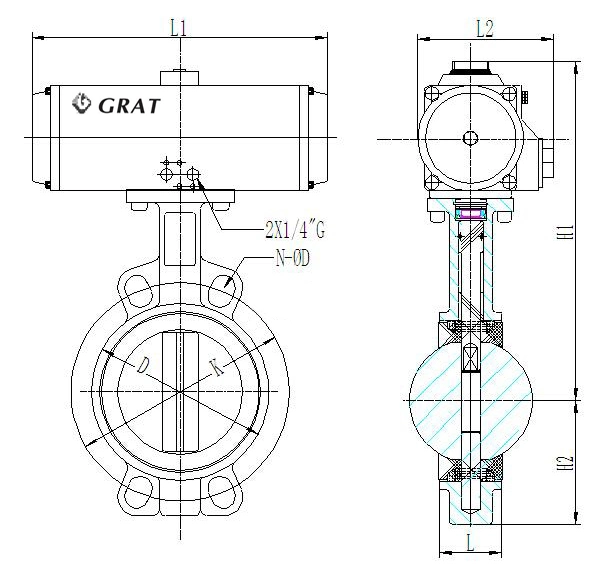

Dibujo de tamaño de instalación
Alve size | El cilindro | D | K | L | L1 | L2 | H2 | H1 | 4XΦD | El peso Kg. |
DN/mm | Φ | |||||||||
50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 | |
65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 | |
80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 | |
100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 | |
125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 | |
150 | 140 | 204 | 240 | 55.6 | 460. | 174 | 132 | 427 | 4-Φ23 | |
200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 | |
250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567. | 4-Φ28 | |
300 | 210 | 370 | 410 | 77.6 | 654. | 260 | 239 | 630 | 4-Φ28 | |
350 | 240 | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 | ||
400 | 270 | 525 | 86.5 | 742. | 380 | 309 | 787 | 4-Φ30 | ||
450 | 300 | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 | ||
500 | 350 | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 | ||
600 | 350 | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
El embalaje+Gastos de envío
1.El Embalaje: Interior con Bubble Wrap exterior,con la caja de cartón y madera .
2.Transporte:por mar, por aire,por tren.
Nuestros servicios
1.consulta profesional
2.24 horas de respuesta después de la venta.
3.Un año de garantía.
4.embalaje seguro para el envío.
5.orden de la muestra de bienvenida.
Introducción de la empresa
Wuhan Grat Válvula de control es un profesional fabricante de la válvula creada en 2005.está especializada en investigación y desarrollo de diversas válvulas automáticas para la automatización industrial y en el sitio implimentation productos.
En el desarrollo de 10 años,Grat ha obtenido 9 patentes como pequeños de la válvula de control de flujo y la posición del potenciómetro dispositivo,y hacer negocios con más de 1.000 empresas de todo el mundo.Algunos de ellos son famosas las empresas.
De acuerdo con ISO9001:2008 sistema de gestión de calidad,Grat controla estrictamente la calidad del producto y todo el proceso de producción.En 2015,Grat conseguí certificados CE y superado las pruebas de EMC y CNA 100000 veces pruebas de por vida.
Con el ERP y CRM, sistemas aplicados en la gestión, que aumentan el nivel de información y de recursos y mejorar la capacidad de relación con el cliente.High calidad y buen servicio son nuestras ventajas para ganar el mercado.
Los certificados e informes de prueba

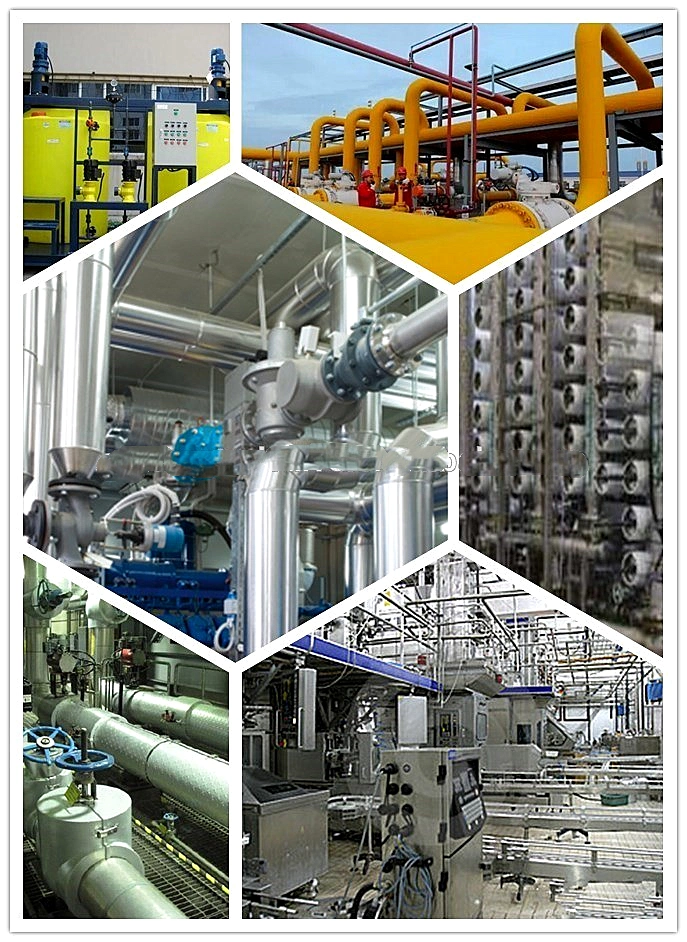

Aplicación
