Información Básica.
Presión Trabajo
Baja Presión (Pn <1.6mpa)
Temperatura De Trabajo
Temperatura Normal (-40°C<T<120°C)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Fundición
Estándar
Normal Standard
Aplicación
Industria, Industria de Agua, Familia
certificación
iso, ce
fuente de alimentación
ac220v
fuente de alimentación
energía eléctrica
temperatura
temperatura normal
material
aleación
personalizado
oem, odm, obm
tamaño
dn25 a dn600
medio
agua, petróleo, gas, polvo
Paquete de Transporte
Foam and Carton Box
Marca Comercial
Hearken
Origen
China
Capacidad de Producción
5000 Per Month
Descripción de Producto

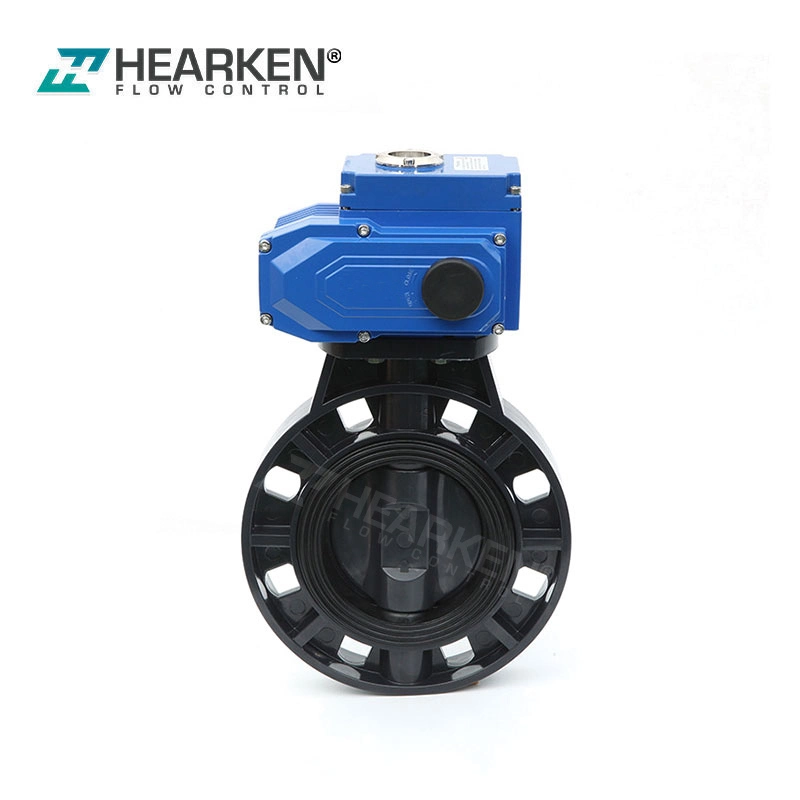

Válvula de mariposa de pvc de plástico eléctrico, control de encendido/apagado estándar, 4-20mA o 0-10VDC está disponible el control de modulación, construcción de cuerpo de PVC o UPVC, CPVC opcional, 220vac voltaje estándar, conexión de lengüeta mínima de 2 pulgadas, asiento NBR predeterminado, adecuado para la mayoría de aire, agua, aceite ligero, combustibles, disolventes, Alcohol y muchos ácidos, asiento EPDM es opcional. Bajo peso, bajo costo, anticorrosivo y seguro para alimentos. Fácil de manejar y con un diseño modular conveniente para el sistema de tuberías de gas o líquido.
Parámetros técnicos de la válvula de mariposa UPVC del actuador eléctrico
| Tamaño nominal | DN50 a DN500 (2in a 20in) |
| Opciones de material de sólido | UPVC/CPVC/PPH/PVDF |
| Tipo de conexión | Con brida |
| Presión nominal | 10bar |
| Tipo de estructura | Tipo a de estructura de línea media |
| Material de sellado | EPDM o FKM |
| Material de vástago | Plástico UPVC |
| Medio de aplicación | Agua, aguas residuales, agua de mar, etc. |
Características de rendimiento:
| Actuador eléctrico | |
| Función | On/OfflforModuling |
| Vivienda | Aleación de aluminio, revestimiento de polvo epoxi |
| Engranaje | Acero/bronce aluminio |
| Tornillos | Acero inoxidable |
| Cubierta del indicador | Policarbonato |
| Eje/adaptador | Acero aleado |
| Junta | NBR |
| Lubricación | Grasa a base de aluminio |
| Fuente de alimentación | 24VDC,110VAC,220VAC |
| Motor | Motor asíncrono de jaula de ardilla |
| Interruptor de límite | SPDT,250VAC 10A,cada uno para las posiciones de apertura y cierre |
| Rotación | 90°(±10°) otra rotación a petición |
| Funcionamiento manual | Mango mecánico estándar |
| Entrada de conducto | 2xM18 |
| Temperatura de funcionamiento | -20°C a+70°C. |
| Humedad ambiente | Máx. 90% HR |
| Prueba de vibración | XYZ10g,0,2~34Hz,30minutes |
| Montaje | ISO5211 |
| Potencia de par | 30nm to1000Nm (2000Nm bajo petición) |
| Dispositivo de bloqueo automático | Autobloqueo por tornillo sinfín y engranaje de tornillo sinfín |

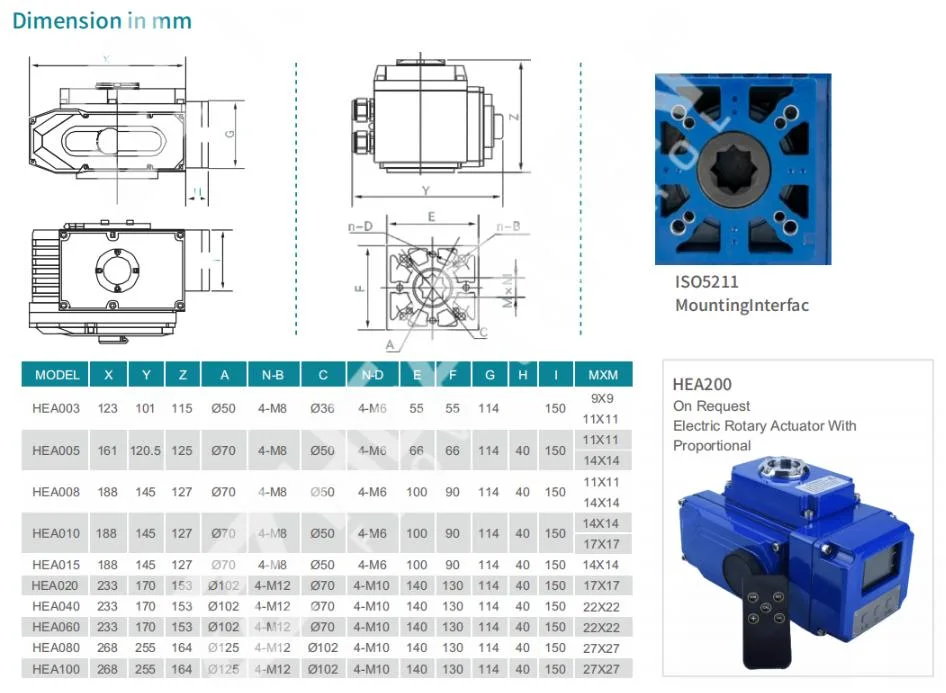

Parámetros técnicos y especificaciones (versión on/OFF o modulada)
| Modelo | Salida máxima Par de apriete(N.M) | Tiempo de funcionamiento 90°(seg.) 220VAC/24VDC | Eje de transmisión (mm) |
Motor (W) 220V/24VDC | Una sola fsae Corriente nominal (A) 220VAC/24VDC | Peso (kg) | |||
| Cuadrado | Profundo | Redondo | Profundo | ||||||
| HEA003 | 30n.m | 10/10 | 9 X 9 | 13,5 | Ø12.6 | 26 | 8 | 0.3/2 | 2,1 |
| 11 X 11 | 15,5 | ||||||||
| HEA005 | 50N.m | 30/15 | 11 X 11 | 15,5 | Ø12.6 | 26 | 10 | 0,24/2,4 | 3,6 |
| 14 X 14 | 18 | ||||||||
| HEA008 | 80N.m | 30/15 | 11 X 11 | 15,5 | Ø15.78 | 26 | 10 | 0,25/2,5 | 3,6 |
| 14 X 14 | 18 | ||||||||
| HEA010 | 100n.m | 30/15 | 14 X 14 | 18 | Ø15.78 | 28 | 15 | 0,35/3,5 | 4,6 |
| 17 X 17 | 22,5 | Ø18.95 | |||||||
| HEA015 | 150N.m | 30/15 | 14 X 14 | 18 | Ø18.95 | 28 | 15 | 0,37/3,5 | 4,6 |
| 17 X 17 | 22,5 | ||||||||
| HEA020 | 200N.m | 30/15 | 22 X 22 | 26 | Ø22.13 | 45 | 45 | 0.48/6 | 8,9 |
| HEA040 | 400n.m | 30/15 | 22 X 22 | 26 | Ø28.48 | 45 | 60 | 0.5/6 | 8,9 |
| HEA060 | 600n.m | 30/15 | 27X27 | 32,5 | Ø31.65 | 45 | 90 | 0.92/9 | 9,9 |
| HEA080 | 800N.m | 45/22 | 27X27 | 32,5 | Ø31.65 | 45 | 180 | 1/12 | 14,3 |
| HEA100 | 1000N.m | 45/22 | 27X27 | 32,5 | Ø31.65 | 45 | 180 | 1/12 | 14,5 |
| HEA200 | 2000N.m | 45/22 | 27X27 | 32,5 | Ø31.65 | 45 | 200 | 1.5/15 | 14,5 |
1 . Pregunta: ¿Cuáles son sus principales productos?
2. Pregunta: ¿es usted un comerciante o fabricante?
Respuesta: Somos el fabricante de actuadores neumáticos y eléctricos, tenemos la capacidad de hacer los productos de personalización con un equipo experimentado, y tenemos propia fábrica y línea de producción. 3. Pregunta: ¿Cómo se hace la garantía de calidad para los actuadores?

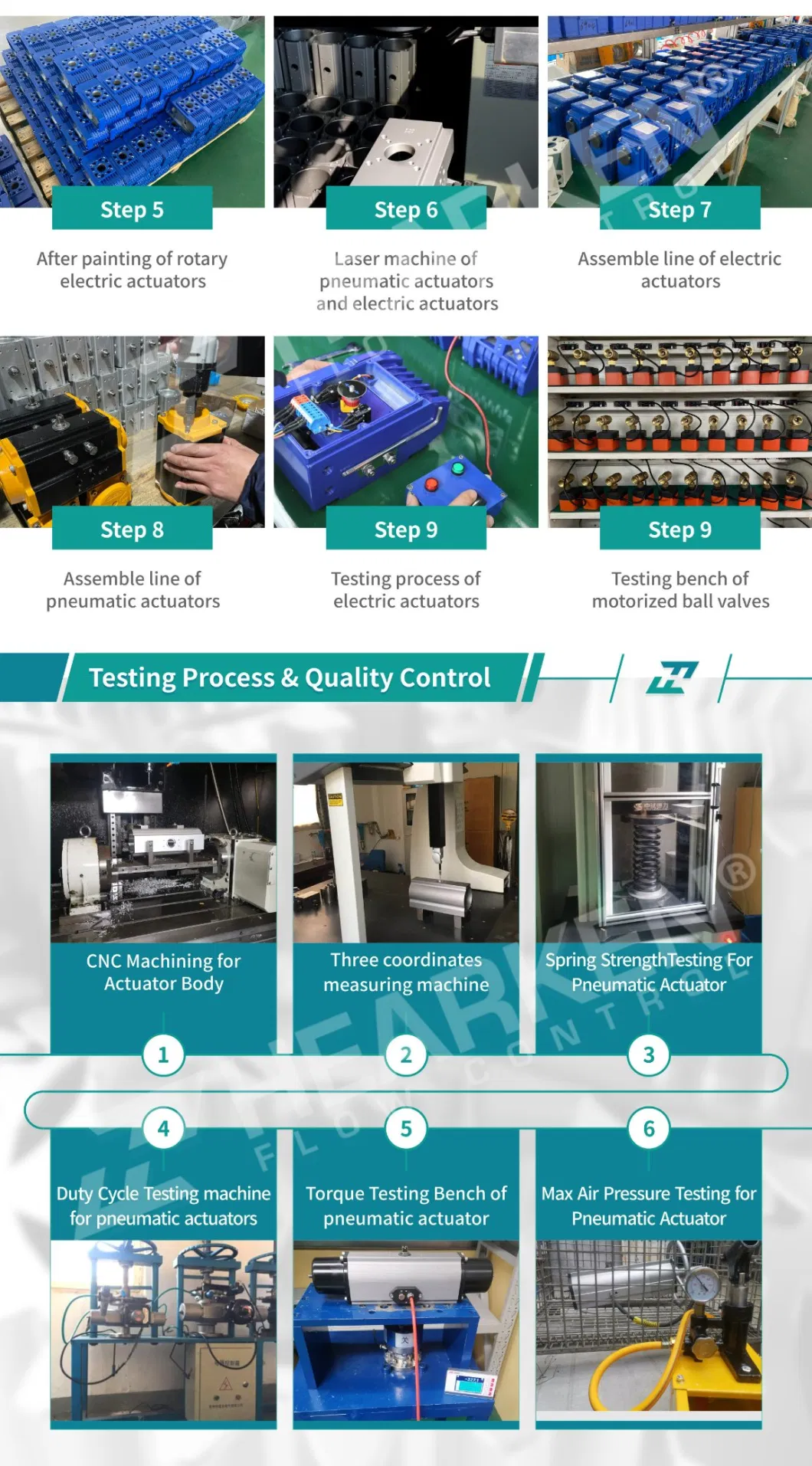

Respuesta:tenemos nuestro propio sistema de control de calidad para la entrada y salida de los materiales, cada producto estará bajo control y probado antes de la entrega a nuestro cliente, y también proporcionamos 18 meses de garantía, además de proporcionar apoyo técnico . 4 . Pregunta:¿Cuándo puedo recibir el Precio de los actuadores de las válvulas?
5. Pregunta:Cómo pedir nuestros actuadores neumáticos y eléctricos ?
Respuesta:por favor envíenos su consulta por correo electrónico, whatsapp, wechat etc. necesitamos saber las siguientes informaciones antes de dar la cita formal. 1) Información del producto en detalles, cantidad, otros requisitos
2) tiempo de entrega requerido
6. Pregunta: ¿Cómo puedo obtener una muestra para comprobar su calidad?
Respuesta:Póngase en contacto con nuestro experto de ventas para organizar la entrega de la muestra. Por favor envíenos los detalles de la muestra antes de realizar el pedido. 7. Pregunta: ¿pagaremos el costo de la muestra y el costo del transporte?
Respuesta:proporcionaremos la muestra de forma gratuita. El coste del flete se realizará. 8. Pregunta: ¿Cuánto tiempo se debe preparar la muestra?
Respuesta:la mayoría de nuestros productos se producen regularmente y algunos de ellos se mantienen en existencias. 9. Pregunta: ¿Cómo entregar la muestra a nuestro lugar?
Respuesta:tu puedes proporcionar tus contactos de los reenviadores si los hay, o lo organizaremos para ti. 10. Pregunta: ¿Qué pasa con la fecha de entrega si hacemos el pedido formal?
Respuesta:normalmente se necesita 15~20days en la producción.sabemos que la entrega a tiempo es muy crucial para nuestros clientes para cumplir con los muertos. Supervisamos y aceleramos nuestra cadena de suministro para garantizar que entregamos nuestros productos a nuestros clientes a tiempo y en todo momento.
