Información Básica.
No. de Modelo.
CBF02-TF01
Presión Trabajo
Baja Presión (Pn <1.6mpa)
Temperatura De Trabajo
Temperatura Media (120¡ãC<T<450¡ãC)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Fundición
Estándar
API609 En593 BS5155 En1092 ISO5211
Aplicación
Industria, Industria de Agua, Familia
potencia
manual, eléctrico, neumático
material del cuerpo
hierro fundido/hierro dúctil/wcb/cf8m/cf8/al-bronce
material del disco
di/nylon/1,4469/1,4529/saf2205/2507/cf8/cf8m etc.
material del asiento
nbr/epdm/ptfe/vitón/silicona, etc.
revestimiento
revestimiento de epoxi de fbe
estándar final
pn6/10/16/25/21/150lb/jis5k/10k/as2129 cuadro d/e/f
cara a cara
La norma EN558;api609;DIN3202;la norma ISO5752;BS5155;awwa
Paquete de Transporte
Plywood Case or Carton
Especificación
DN50-DN3000
Marca Comercial
WDS / WORLDS/OEM
Origen
Tianjin China (Mainland)
Código del HS
8481804090
Capacidad de Producción
10, 000, 000PCS/Year
Descripción de Producto
Características del producto:
La válvula de mariposa asentada es un diseño de doble brida que puede usarse para el servicio de extremo muerto. Esta serie de válvulas de mariposa tiene muchas de las características y ventajas del diseño, tales como altos valores de CV, piezas mínimas expuestas a los medios de línea, mayor fiabilidad y un historial probado de larga vida útil. Una de las principales ventajas de diseño de estas líneas de productos de válvulas es la compatibilidad internacional.
Material:
Parámetros técnicos:
**INTRODUCCIÓN A LA EMPRESA
**objetivo de la compañía : Servicio OEM para la Marca de válvulas mundialmente famosa
**capacidad de diseño y desarrollo -- SolidWorks, Pro / E, AutoCAD, etc.
**medición de dimensiones e inspección
**Taller de montaje
**Embalaje
**certificados -- certificados CE ISO WRAS ACS
La válvula de mariposa asentada es un diseño de doble brida que puede usarse para el servicio de extremo muerto. Esta serie de válvulas de mariposa tiene muchas de las características y ventajas del diseño, tales como altos valores de CV, piezas mínimas expuestas a los medios de línea, mayor fiabilidad y un historial probado de larga vida útil. Una de las principales ventajas de diseño de estas líneas de productos de válvulas es la compatibilidad internacional.
Material:
| CUERPO | CI, DI, WCB, WCC, LCB, LCC, CF8, CF8M, CF3, CF3M, C95400, C95800, SAF2205, SAF2507, F51, 1,4529 |
| DISCO | CF8, 304, CF3, 304L CF8M, 316, CF3M, 316L, SAF2205, SAF2507, F51, 1,4529, C95400, C95500, C95800, MONEL... |
| ASIENTO | BUNA-N, NBR, EPDM, HYPALON, NEOPRENO, VITON, FKM, PTFE, RPTFE, TEFLÓN, CAUCHO NATURAL |
| TALLO | F410, F420, F430, F431, F304, F316 , MONEL 400, MONEL K500 |
Parámetros técnicos:
| Tamaño | DN32-DN600 | DN650-DN3000 |
| Presión de trabajo | 16Bar | 10bar |
| Vaciado | 24bar | 15bar |
| Junta (aire) | 6bar | 6bar |
| Temperatura de funcionamiento | -40ºC~+160ºC. | |
| Entorno operativo | Sistema de balasto y de sentina procesamiento químico Plantas desaladoras equipos de perforación agua potable Polvo seco Alimentos y bebidas plantas de gas HAVC Industria minera Industria del papel manipulación de arena agua de mar Industria azucarera Tratamiento de aguas termotécnicas Aguas residuales | |
| Método de conducción | Palanca manual de engranaje helicoidal neumático eléctrico | |
**INTRODUCCIÓN A LA EMPRESA
**objetivo de la compañía : Servicio OEM para la Marca de válvulas mundialmente famosa
**capacidad de diseño y desarrollo -- SolidWorks, Pro / E, AutoCAD, etc.

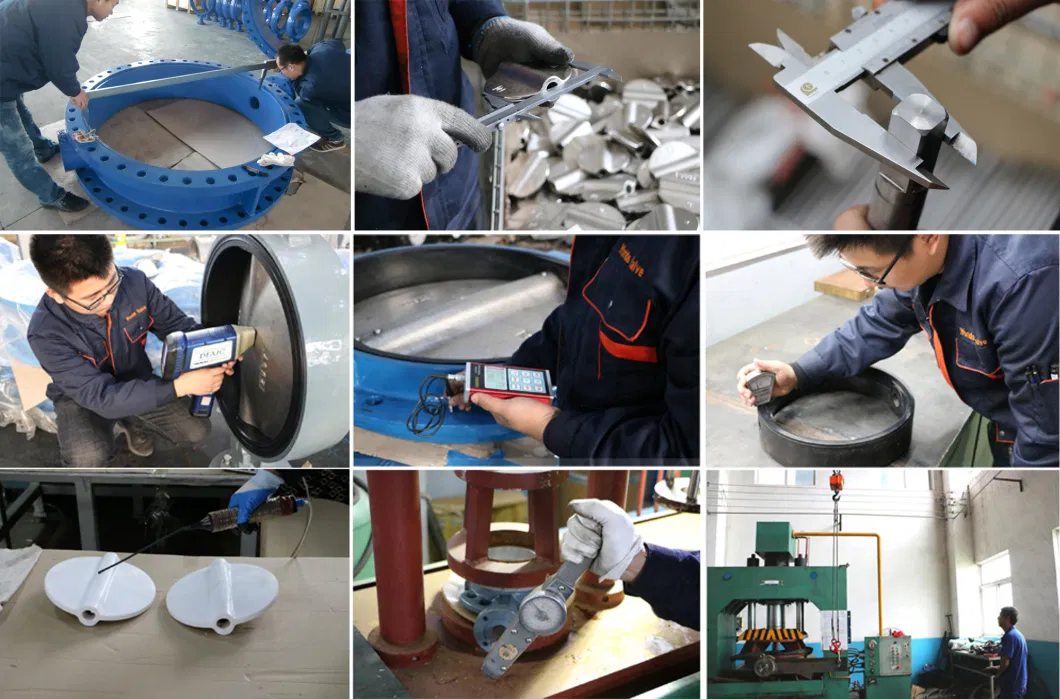

**medición de dimensiones e inspección

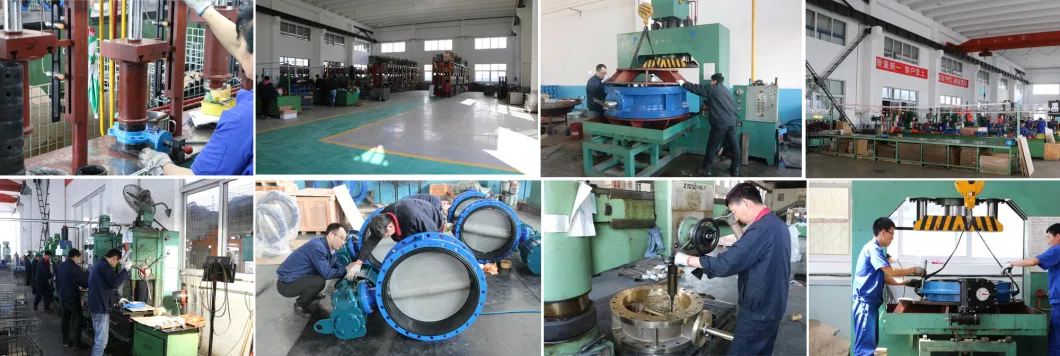

**Taller de montaje

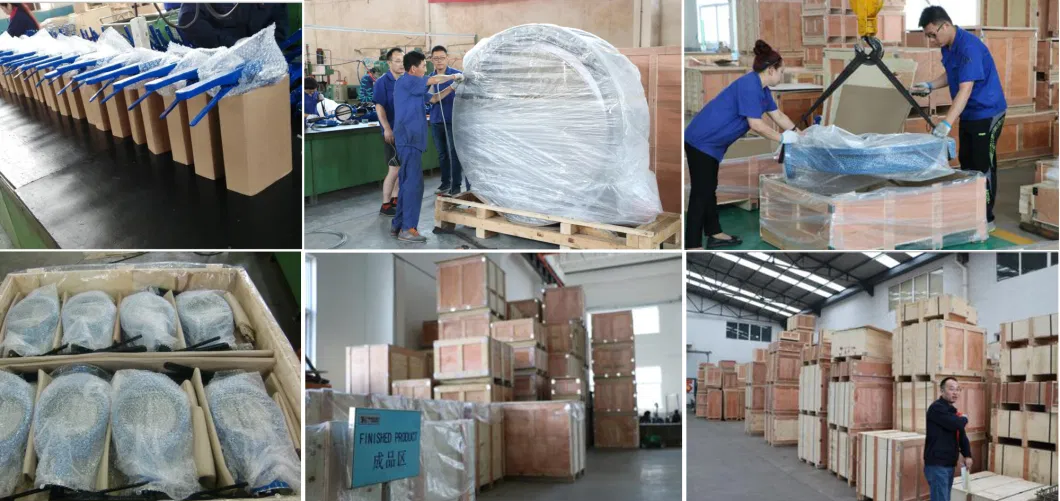

**Embalaje

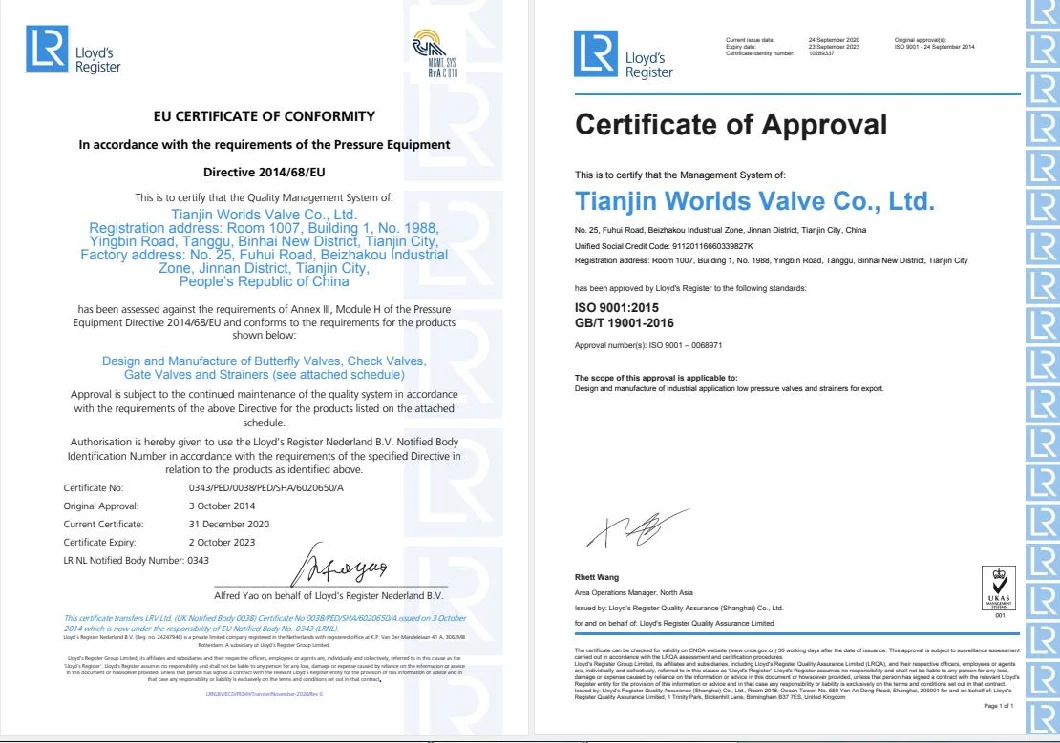

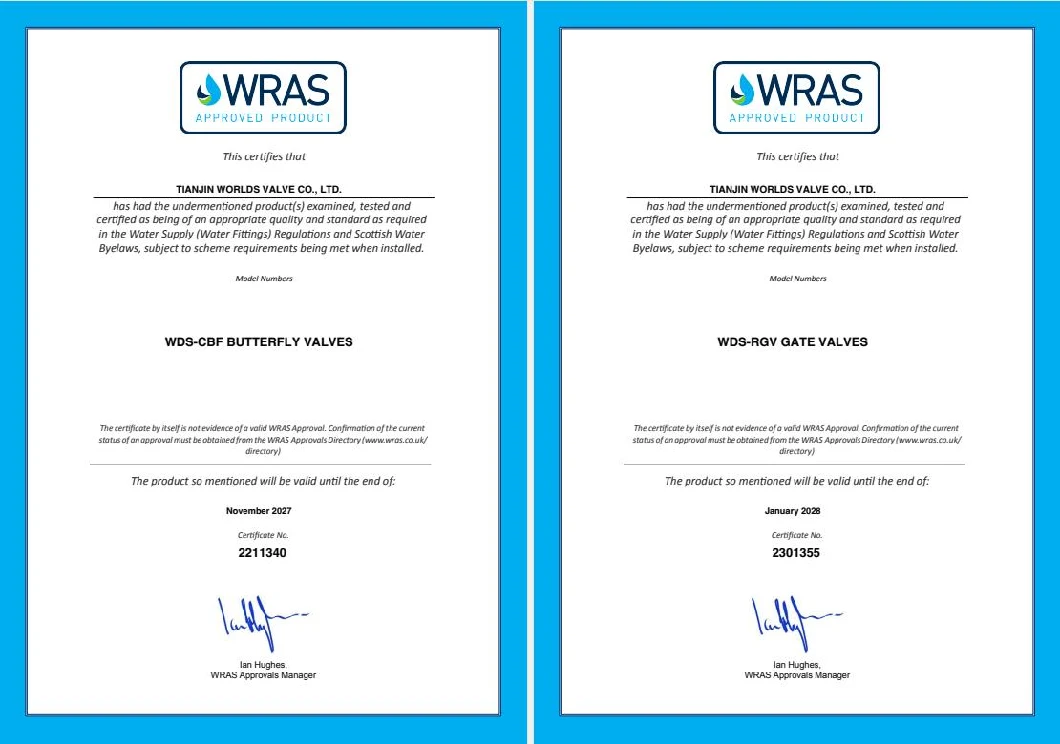

**certificados -- certificados CE ISO WRAS ACS
