Muelle de retorno de doble efecto giratorio de 90 grados de la válvula actuador neumático

Muelle de retorno de doble efecto giratorio de 90 grados de la válvula actuador neumático. Somos una fábrica con productos de alta calidad y rendimiento confiable.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
AT
Tipo de actuación
doble efecto
Material
Aluminio
personalizado
personalizado
Estructura
Piñón y cremallera
conexión
namur, iso5211 y din3337
color del cuerpo
color primario negro, gris, dorado, aluminio
color de la taza
gris, negro, azul cielo, azul oscuro, rojo, naranja, amarillo
presión de aire
0,4~0,7 mpa
Paquete de Transporte
Standard Wooden Box
Especificación
AT52-AT400
Marca Comercial
BOHAI
Origen
Zhejiang, China
Código del HS
8412390000
Capacidad de Producción
50000 PCS Per Year

Descripción de Producto

  En la serie de la electroválvula de actuador neumático para pelota/Control/sanitarios de la válvula de mariposa /Industrial
I: Descripción de producto

El actuador neumático de válvula en la serie es conducida a través de aire comprimido, que es el dispositivo de accionamiento de apertura y cierre la válvula de bola, la válvula de mariposa y también otro ángulo válvulas rotativas. Es el conjunto perfecto para realizar el control remoto de la centralización o por separado de automatización industrial control de la canalización.

Según las exigencias del cliente, podemos instalar la válvula de solenoide localizador, (la apertura de la señal de indicación), dispositivo de retroalimentación, tamiz, válvula reductora de presión, todo tipo de limitación de contacto y el dispositivo manual en el actuador neumático.

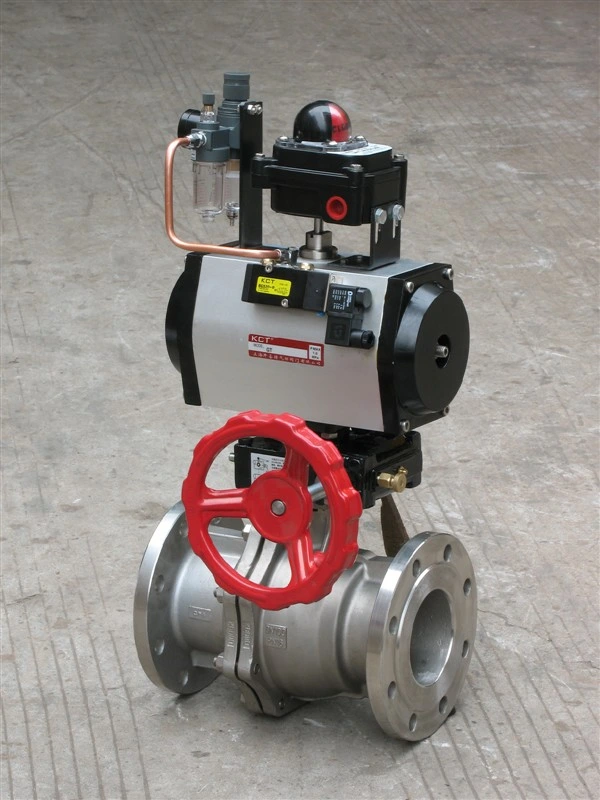

Double Acting Spring Return 90 Degree Rotary Pneumatic Actuator Valve

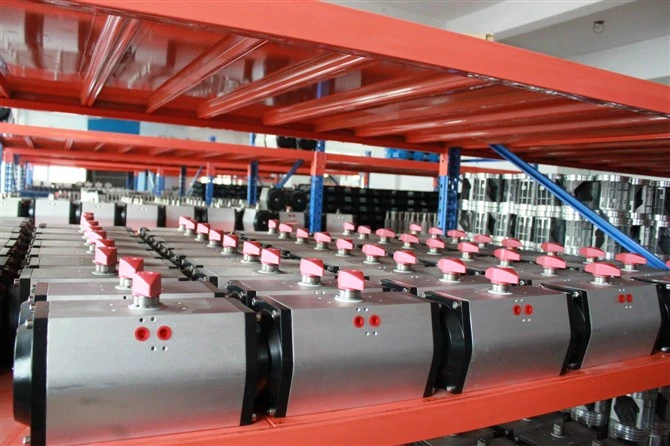

Double Acting Spring Return 90 Degree Rotary Pneumatic Actuator Valve


II: Principales Parámetros técnicos

1. Medio: Limpios, secos y sin aire comprimido corrosivo
2. La presión de aire de trabajo: 0.4~0.7 MPa
3. La presión del medio ambiente de trabajo:
    Tipo de estándar: -20ºC~+80 °C.
    Tipo de alta temperatura: -20ºC~+180ºC(corto tiempo puede hasta 200ºC)
4. El ángulo de rotación: 90°  +-3°
5. Tensión de la electroválvula: AC220V o DC24V (también de acuerdo con    Los requisitos del cliente ).
6. El par de salida: Formulario 1 en el actuador de doble efecto

En la  Salida de doble efecto el medidor de par
El modelo 0.4MPa 0.5MPa 0.6MPa 0.7MPa
A52DA 14 17 21 24
A63DA 23 28 34 40
A75DA 45 56 68 79
A88DA 71 89 106 124
A100DA 103 129 154 180
A115DA 166 207 249 291
AT125DA 214 268 322 375
A145DA 336 421 505 589
A160DA 439 549 658 768
A180DA 592 741 889 1037
A200DA 820 1029 1234 1440
A245DA 1440 1801 2161 2521
A265DA 2007 2508 3010 3512
A330DA 3604 4504 5405 6306
A400DA 6671 8339 10007 11674


III: Estructura del producto
Double Acting Spring Return 90 Degree Rotary Pneumatic Actuator Valve
1. Combinación de la primavera        2. Tornillo final      3. Bloque de cilindros de aleación de aluminio

4. Los indicadores      5. Rodamiento de guía          6. El tornillo de ajuste        7. El engranaje y rack

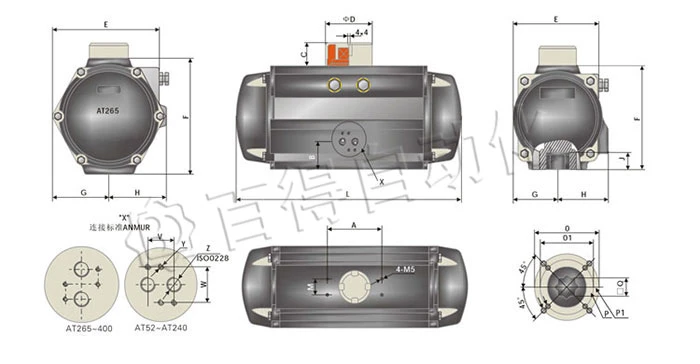

IV:   Dimensiones de instalación

Double Acting Spring Return 90 Degree Rotary Pneumatic Actuator Valve

En el  Actuador neumático Tabla de dimensión perfil
El modelo A52 A63 A75 A88 En100 En115 En125 En145 En160 En180 En200 En245. En265 En330 En400
La norma ISO
La brida 		F04 F05 F05-07 F05-07 F07-10 F07-10 F07-10 F10-12 F10-12 F14 F14 F16 F16 F16 F25
L 140, 5 158.5 210.5 247.5 268.5 315 345 408.5 437.5 487 543 633 728 860 1050
B 26.5 30 30.5 32.5 38.5 42.5 45 47.5 52 58.5 62.5 El 78, 5 165 - -
C 20 20 20 20 20 30 30 30 30 50 50 50 50 50 50
ΦD 40 40 40 40 40 56 56 65 65 80 80 115. 115. 115. 115.
E 59 72 84.5 97.5 111 127 136 156, 5 169 190, 5 213 251 298.5 371 435
F 69 85 102 115. 127 145 157 177 196 220.5 245 298.5 330 405 486.
G 29 36 42.5 49.5 56 64 El 69, 5 80 88 99 110 131 163.5 206 245
H 41.5 47 52 56.8 67 77 82 El 91, 5 99 105 112 131 166 207 252
Jmin 12 16 16 19 19 24 24 29 29 38 38 38 48 55 55
Un 80 80 80 80 80 80 80 80 80 130 130 130 130 130 130
M 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30
Φ01 42 50 50 50 70 70 70 102 102 140 140 165 165 165 245
Φ0 - - 70 70 102 102 102 125 125 - - - - - -
P1. 4-M6 4-M6 4-M6 4-M6 4-M8 4-M8 4-M8 4-M10 4-M10 4-M16 4-M16 4-M20 4-M20 4-M20 8-M16
P - - 4-M8 4-M8 4-M10 4-M10 4-M10 4-M12 4-M12 - - - - - -
Q 11 14 14 17 17 22 22 27 27 36 36 36 46 55 55
V 24 24 24 24 24 24 24 24 24 24 24 40 40 40 40
W 32 32 32 32 32 32 32 32 32 32 32 45 45 45 45
Y. M5×8 M5×8 M5×8 M5×8 M5×8 M5×8 M5×8 M5×8 M5×8 M5×8 M5×8 M6×10 M6×10 M6×10 M6×10
Z 1/8 pulg. 1/8 pulg. 1/8 pulg. 1/8 pulg. 1/4 pulg. 1/4 pulg. 1/4 pulg. 1/4 pulg. 1/4 pulg. 1/4 pulg. 1/4 pulg. 3/8" 1/2 pulg. 1/2 pulg. 1/2 pulg.



P: ¿La empresa comercial o el fabricante?
R: Estamos fábrica ubicada en Tianjin, China.
P: ¿Cuál es su gama de productos?
Una válvula de mariposa: Producimos, válvula de compuerta válvula de retención, y el tamiz de la válvula de control de agua, y otros accesorios de tubería.
P: ¿Cuál es la ejecución estándar?
R: ISO/ANSI/DIN/JIS/ EN/GOST/como estándar.
P: ¿Cuál es su producto fuerte?
Una línea central: La válvula de mariposa, excéntrico la válvula de mariposa, Resistente asiento válvula de compuerta, y de mayor tamaño a DN3200.
P: ¿Cuál es su hora de entrega?
R: Generalmente es de 10 días si la mercancía en stock. O es de 35 días si las mercancías no están en stock, es según cantidad.
P: ¿proporcionar ejemplos? Es libre o extra?
R: Sí, podríamos ofrecer la muestra de gratis, pero no pagar el costo de flete.
P: ¿Cuál es su condiciones de pago?
R: El pago< =10000USD, el 100% por adelantado. El pago> =10000USD, el 30% T/T de antemano, balance antes del envío.
