Información Básica.
No. de Modelo.
FP-68WA
Nivel De Ruido
Baja
Los campos de aplicación
Ingeniería Mecánica
Montaje
montaje del techo
Vida
5 ~ 10 años
Certificación
RoHS, CE, CCC
Condición
Nuevo
Paquete de Transporte
Packing in Wooden Boxes
Marca Comercial
Dunan
Origen
China
Código del HS
8415102100
Capacidad de Producción
500000/Year
Descripción de Producto
Introducción al producto

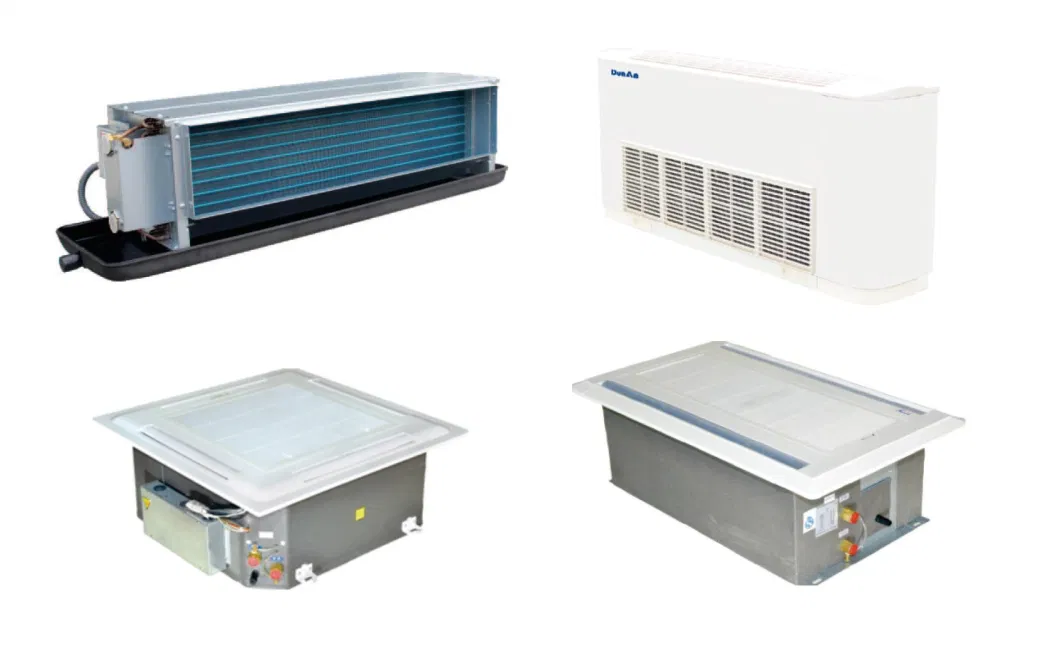

Los productos de bobina de ventilador Dunan se dividen en tipo oculto y tipo montado en superficie, donde el tipo oculto incluye bobina de 2 filas, bobina de 3 filas, bobina de 3 + 1 filas (4 tubos) y motor sin escobillas DC, y el tipo montado en superficie incluye tipo horizontal-vertcalmontado en superficie, tipo casete de cuatro soplado, Y tipo de dos-soplo de casete, etc. todos estos productos están hechos por accesorios de alta calidad, así que se presentan por estructura avanzada, rendimiento eficiente, bajo consumo y bajo ruido, aspecto hermoso, y fácil de mantener.
Serie horizontal oculta
·Bajo ruido
El diseño ha seleccionado rotor de acero galvanizado de alta calidad, que transmite aire en forma optimizada a través de un ajuste dinámico y estático equilibrado estricto, para reducir la producción de flujo de aire de vórtice y ruido de fricción de flujo de aire, así como asegurar el funcionamiento estable y bastante de la unidad.
Serie horizontal oculta
Serie horizontal oculta
Serie horizontal oculta
1.Eliminación de polvo de alta eficiencia: La eficiencia de purificación de PM2,5 partículas es ≥91%;
2.Comprehensive esterilización:la tasa de eliminación de varios virus es ≥ 99%; la tasa de eliminación de la tasa de daño es ≥ 95%;
3.selección libre: Los usuarios pueden elegir el tipo de eliminación de polvo (JDX), el tipo de esterilización (CHX) y el tipo de compuesto (eliminación de polvo + esterilización) (FHX) de acuerdo con los requisitos;
4.Ahorro de energía duradero: Resistencia al aire reducida (≤20Pa), con el vida de servicio de más de 10 años;
5. Segura y sencilla: Una sola sección funcional, puede instalarse en la entrada de aire de retorno de la bobina del ventilador o en el conducto de aire de retorno de forma dependiente.
Serie de montaje en superficie
Bobina de ventilador de doble soplado de casete
Accesorios opcionales
- ¿el tamaño del edificio, como la altura de cada piso?
- el dibujo del edificio
- el estado del ambiente del edificio, como la temperatura más alta en verano
- las condiciones de trabajo de las unidades exteriores
- la función de cada habitación
- que habitaciones necesitan unidades interiores
- es un edificio antiguo o nuevo
- Si todavía no está decorado
- ¿Qué tipo de unidades interiores prefiere según al catálogo
- ¿Cuál es la fuente de alimentación local para su edificio Proceso de personalización
Los productos de bobina de ventilador Dunan se dividen en tipo oculto y tipo montado en superficie, donde el tipo oculto incluye bobina de 2 filas, bobina de 3 filas, bobina de 3 + 1 filas (4 tubos) y motor sin escobillas DC, y el tipo montado en superficie incluye tipo horizontal-vertcalmontado en superficie, tipo casete de cuatro soplado, Y tipo de dos-soplo de casete, etc. todos estos productos están hechos por accesorios de alta calidad, así que se presentan por estructura avanzada, rendimiento eficiente, bajo consumo y bajo ruido, aspecto hermoso, y fácil de mantener.
Serie horizontal oculta ·Bajo ruido
El diseño ha seleccionado rotor de acero galvanizado de alta calidad, que transmite aire en forma optimizada a través de un ajuste dinámico y estático equilibrado estricto, para reducir la producción de flujo de aire de vórtice y ruido de fricción de flujo de aire, así como asegurar el funcionamiento estable y bastante de la unidad.
·Amplio ámbito de aplicación
Para lograr el mejor efecto de aire acondicionado,seleccionarla unidad de diferentes volúmenes de aire y diferencias entalpidiariassegún diferentes cargas frías ydiferentes requisitos de uso. La unidad de bobina de ventilador oculta horizontal baja en ruido Dunan está especialmente diseñada para cumplir tales requisitos. Este producto de serie incluye bobina de 2 hileras, bobina de 3 hileras y tipo DC, que puede satisfacer al máximo los requisitos de los usuarios y crear el sistema de aire acondicionado más cómodo.
Para lograr el mejor efecto de aire acondicionado,seleccionarla unidad de diferentes volúmenes de aire y diferencias entalpidiariassegún diferentes cargas frías ydiferentes requisitos de uso. La unidad de bobina de ventilador oculta horizontal baja en ruido Dunan está especialmente diseñada para cumplir tales requisitos. Este producto de serie incluye bobina de 2 hileras, bobina de 3 hileras y tipo DC, que puede satisfacer al máximo los requisitos de los usuarios y crear el sistema de aire acondicionado más cómodo.
·Varios accesorios
De acuerdo con los requisitos de los diferentes sistemas de aire acondicionado,la unidad proporciona placa de agua de acero inoxidable o alargada, varios fuelles de retorno,junta de goma FPT,filtro de agua,y controladores con varias funciones de selección.la unidad adopta un diseño ultra fino,con una altura desolo 235 mm,puede cumplir al máximo los requisitos de instalación de los usuarios.
·Fiabilidad
1.el espesor de la capa de aislamiento térmico de la placa de agua condensada que forma una sola vez es 7mm, evitando completamente la condensación;2. Se selecciona un rodamiento de aceite de alta calidad,conexrequerir el llenado de aceite.
3. Aleta de aluminio hidrófilo, previniendo la corrosión y el moho, reduciendo la acumulación de agua y mejorando la eficiencia de intercambio de calor.
De acuerdo con los requisitos de los diferentes sistemas de aire acondicionado,la unidad proporciona placa de agua de acero inoxidable o alargada, varios fuelles de retorno,junta de goma FPT,filtro de agua,y controladores con varias funciones de selección.la unidad adopta un diseño ultra fino,con una altura desolo 235 mm,puede cumplir al máximo los requisitos de instalación de los usuarios.
·Fiabilidad
1.el espesor de la capa de aislamiento térmico de la placa de agua condensada que forma una sola vez es 7mm, evitando completamente la condensación;2. Se selecciona un rodamiento de aceite de alta calidad,conexrequerir el llenado de aceite.
3. Aleta de aluminio hidrófilo, previniendo la corrosión y el moho, reduciendo la acumulación de agua y mejorando la eficiencia de intercambio de calor.
| Modelo | FP-34WA | FP-51WA | FP-68WA | FP-85WA | FP-102WA | FP-136WA | FP-170WA | FP-204WA | FP-238WA | |
| R | 445 | 575 | 675 | 735 | 835 | 1215 | 1265 | 1515 | 1755 | |
| B | 472 | 602 | 702 | 762 | 862 | 1242 | 1292 | 1542 | 1782 | |
| C | Placa de agua estándar | 678 | 808 | 908 | 968 | 1068 | 1448 | 1498 | 1748 | 1988 |
| Placa de agua alargada | 928 | 1058 | 1158 | 1218 | 1318 | 1698 | 1748 | 1998 | 2238 | |
| D | Placa de agua estándar | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Placa de agua alargada | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| E | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | |
1.Eliminación de polvo de alta eficiencia: La eficiencia de purificación de PM2,5 partículas es ≥91%; 2.Comprehensive esterilización:la tasa de eliminación de varios virus es ≥ 99%; la tasa de eliminación de la tasa de daño es ≥ 95%;
3.selección libre: Los usuarios pueden elegir el tipo de eliminación de polvo (JDX), el tipo de esterilización (CHX) y el tipo de compuesto (eliminación de polvo + esterilización) (FHX) de acuerdo con los requisitos;
4.Ahorro de energía duradero: Resistencia al aire reducida (≤20Pa), con el vida de servicio de más de 10 años;
5. Segura y sencilla: Una sola sección funcional, puede instalarse en la entrada de aire de retorno de la bobina del ventilador o en el conducto de aire de retorno de forma dependiente.

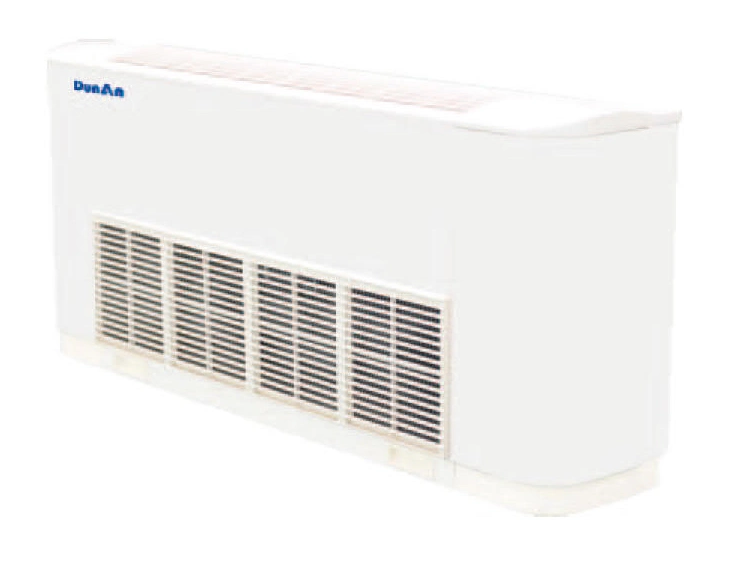

Serie de montaje en superficie
Nota:
Aspecto elegante: Hermosa vista
Ahorro de espacio: Espesor máximo de 250mm
El modo de control estándar es el control de interruptor de tres velocidades, con control remoto y control de cable opcional
El tipo de montaje vertical en superficie tiene solo salida de aire
El tipo de superficie horizontal montada tiene aire de retorno descendente y frontal solo tipo de salida de aire
Criterios de valoración para el tipo de unidad izquierda y derecha: Frente a la entrada de aire de retorno, si el tubo de conexión está a la izquierda, es de tipo izquierdo; en otro caso, es de tipo derecho;
Aspecto elegante: Hermosa vista
Ahorro de espacio: Espesor máximo de 250mm
El modo de control estándar es el control de interruptor de tres velocidades, con control remoto y control de cable opcional
El tipo de montaje vertical en superficie tiene solo salida de aire
El tipo de superficie horizontal montada tiene aire de retorno descendente y frontal solo tipo de salida de aire
Criterios de valoración para el tipo de unidad izquierda y derecha: Frente a la entrada de aire de retorno, si el tubo de conexión está a la izquierda, es de tipo izquierdo; en otro caso, es de tipo derecho;
| Modelo | FP-51 | FP-68 | FP-85 | FP-102 | FP-136 | FP-170 | FP-204 | |
| Volumen de aire nominal (mh) | H | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 |
| M | 384 | 510 | 638 | 765 | 1020 | 1275 | 1530 | |
| L | 258 | 340 | 425 | 510 | 680 | 850 | 1020 | |
| Capacidad de refrigeración (W) | H | 2680 | 3640 | 4480 | 5350 | 7180 | 8950 | 10600 |
| M | 2270 | 3020 | 3770 | 4530 | 6040 | 7515 | 8350 | |
| L | 1650 | 2170 | 2710 | 3250 | 4340 | 5420 | 6050 | |
| Capacidad de calentamiento (W) | H | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 |
| M | 3240 | 4290 | 5370 | 6430 | 8580 | 10720 | 13380 | |
| L | 2260 | 3000 | 3710 | 4450 | 5950 | 7450 | 9580 | |
| Potencia (W) | H | 51 | 62 | 71 | 94 | 124 | 152 | 188 |
| Ruido (dB(A)) | H | 39 | 41 | 43 | 45 | 46 | 48 | 50 |
| Fuente de alimentación | 220-240V/1P/50Hz | |||||||
| Presión de trabajo de Coll | 1,6MPa | |||||||
| Junta del tubo de agua de entrada/salida | RC3/4 (rosca interna) | |||||||
| Junta de agua condensada | cp20mm | |||||||
| Pija de agua (Kg /h) | H | 520 | 700 | 876 | 1050 | 1400 | 1750 | 1990 |
| Resistencia al agua (kPa) | H | 5,9 | 11,9 | 19,7 | 31,9 | 37,8 | 24,2 | 29,4 |
| Peso (Kg) | 19 | 21 | 22 | 27 | 39 | 47 | 49 | |
Nota:
km2 indica unidad de tipo casete de doble soplado;
Adecuado para espacios largos y estrechos, como pasillo o sala de estar o comedor largos y estrechos; diseño de salida de aire bidireccional, que garantiza un flujo de aire uniforme;
No hay división de tipo izquierda/derecha de la unidad;
Equipado con bomba de elevación de agua condensada (con elevación de 700 mm) ymando a distancia.
km2 indica unidad de tipo casete de doble soplado;
Adecuado para espacios largos y estrechos, como pasillo o sala de estar o comedor largos y estrechos; diseño de salida de aire bidireccional, que garantiza un flujo de aire uniforme;
No hay división de tipo izquierda/derecha de la unidad;
Equipado con bomba de elevación de agua condensada (con elevación de 700 mm) ymando a distancia.
| Modelo | FP-34KM4 | FP-51KM4 | FP-68KM4 | FP-85KM4 | FP-102KM4 | FP-136KM4 | FP-170KM4 | FP-204KM4 | FP-238KM4 | |||
| Volumen de aire nominal m' /h | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |||
| Capacidad de la nevera (W) | 1800 | 2700 | 3600 | 4500 | 5400 | 7200 | 9000 | 10800 | 12150 | |||
| Capacidad de calentamiento (W) | 2 7 00 | 4050 | 5400 | 6750 | 8100 | 10800 | 13500 | 16200 | 17500 | |||
| Tamaño de las tuberías | Tubo de entrada/salida de agua | RC3 /4(DN20) | ||||||||||
| Condensado tubo | <ll20 | |||||||||||
| C o rflujo (kg/h) | 350 | 520 | 700 | 860 | 1050 | 1400 | 1750 | 1990 | 2320 | |||
| Wateres1stance kpa | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 | |||
| Potencia de entrada W | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | |||
| Ruido dB (A) | 3 7 | ,,;;39 | 41 | 43 | ,s;:;45 | 46 | 48 | 5 0 | 52 | |||
| Tipo de conexión | Conexión de rosca interna | |||||||||||
| Fuente de alimentación | 1/N/PE/AC | 220V | 50HZ | |||||||||
| Unidad neta peso (kg) | Escriba 290 | 23 | 23 | 23 | 34 | 34 | 34 | 48 | 48 | 48 | ||
| Escriba 390 | 23 | 23 | 23 | 34 | 34 | 34 | 48 | 48 | 48 | |||
| Pessure de trabajo (MPa) | 16 | |||||||||||
| Dimensiones totales | A*B | 650 *650 | 650 *650 | 650 *650 | 850 *850 | 850 *850 | 850 *850 | 1050 *1050 | 1050 *1050 | 1050 *1050 | ||
| L*S | 570 *570 | 570 *570 | 570 *570 | 730 *730 | 730 *730 | 730 *730 | 930 *930 | 930 *930 | 930 *930 | |||
| K*H | 280 *616 | 280 *616 | 280 *616 | 440*77 6 | 440 *77 6 | 440 *77 6 | 640 *976 | 640 *976 | 640 *976 | |||
- la dirección exacta del edificio
- la aplicación del edificio - ¿el tamaño del edificio, como la altura de cada piso?
- el dibujo del edificio
- el estado del ambiente del edificio, como la temperatura más alta en verano
- las condiciones de trabajo de las unidades exteriores
- la función de cada habitación
- que habitaciones necesitan unidades interiores
- es un edificio antiguo o nuevo
- Si todavía no está decorado
- ¿Qué tipo de unidades interiores prefiere según al catálogo
- ¿Cuál es la fuente de alimentación local para su edificio
