Información Básica.
No. de Modelo.
FRYQ18+BW3 FRYQ18+BW4
servicio posventa
siempre en línea
señal de entrada analógica
señal de control de 4 a 20ma
señal de salida analógica
señal de control de 4 a 20ma
nivel de aislamiento del motor
f
característica de amortiguación
no hay oscilación
sistema de trabajo del motor
S2
nivel de protección
ip68
voltaje
220V/1pH/50Hz 380V/3pH/50Hz
temperatura ambiente
-10 grados a 45 grados
presión atmosférica
86kpa a 106kpa
diferencia de retorno
menor o igual al 1 por ciento
ajuste de tiempos
los tiempos de inicio pueden alcanzar 600 veces/hora;
bus de campo
soporte profibus-dpv0/dpv1, modbus, canopen, etc.
tipo a prueba de explosiones
grado exd ii a prueba de explosiones bt4.
humedad relativa
menor o igual al 95 por ciento
Paquete de Transporte
Wooden Case
Especificación
80Kg 90Kg
Marca Comercial
FRY
Origen
Tianjin, China
Código del HS
850151
Capacidad de Producción
10000 Piece/Month
Descripción de Producto

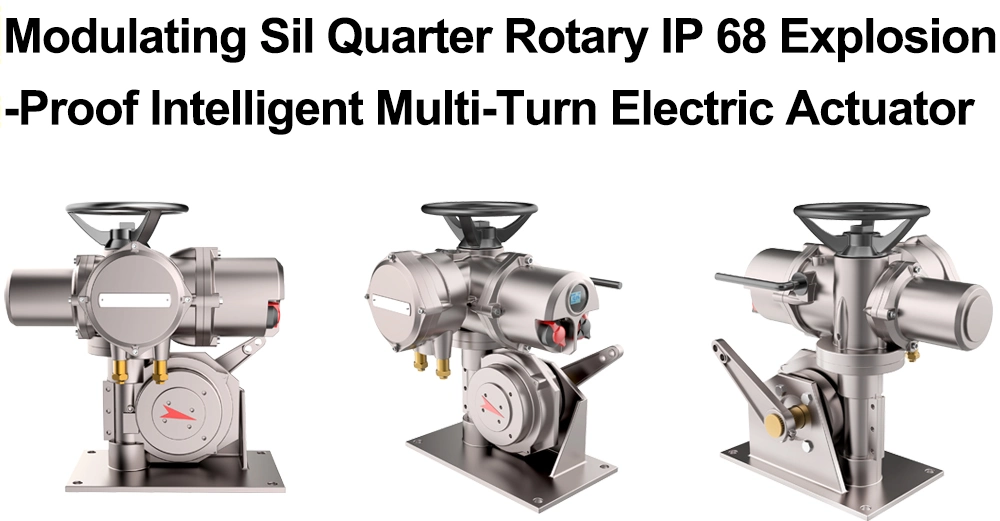

FRYQ+serie BW dispositivos inteligentes son una nueva generación de productos inteligentes. Ultra-avanzada digital de gran escala chip integrado, sensor de par digital profesional y digital sensor de desplazamiento, el pleno funcionamiento y visualización de menú en Inglés, mecánica y eléctrica de diseño de estructuras de integración, la creación de su perfecto funcionamiento, un excelente rendimiento, la luz y bello, fácil de depurar y fácil de operar. También está equipado con FRYQ multivuelta actuadores eléctricos con una caja de reducción de formar parte de vuelta actuador eléctrico, que es adecuado para la conformación de un dispositivo de accionamiento de válvulas con diversas como las válvulas de mariposa y las válvulas de bola. Se utiliza en las estaciones de energía, petróleo, acero, productos químicos, oleoductos, y las aguas residuales. El procesamiento y otros sistemas de control automático no sólo puede cumplir con control de ajuste de frecuencia, pero también cumplir con control intermitente. Requisitos de control.
Parámetros técnicos principales
Parámetros técnicos principales
- Error intrínseco: ±1%
- Devolver la diferencia: el 1%
- La zona muerta: 0,5% ~ 10% ajustable
- La fuerza de amortiguación característico: dead-beat
- Nivel de protección: IP67 (IP68 opcional )
- Medio ambiente temperatura:-25ºC~ +70ºC
- Humedad relativa: <95% (sin condensación ).
- Alimentación: 380Va.c(340V-440V), 50Hz/60Hz ЗPH
| El modelo | D | D1 | D2 | D3 | D4 | E | F | K | H | H1 | H2 | N-MD | H | El par de salida (Nm). |
| FRYQ18+BW1 | Φ328 | Φ45 | Φ125 | Φ162 | 20 | 94 | 14 | 558 | 295 | 258.5 | 4-M12 | 1000 | ||
| FRYQ18+BW2 | Φ328 | Φ60 | Φ140 | Φ178 | 25 | 87 | 18 | 603 | 295 | 258.5 | 4-M16 | 1600 | ||
| FRYQ18+BW3 | Φ328 | Φ70 | Φ165 | Φ210 | 25 | 95.5 | 20 | 685 | 295 | 258.5 | 4-M20 | 2500 | ||
| FRYQ18+BW4 | Φ328 | Φ70 | Φ165 | Φ210 | 30 | 92 | 20 | 739 | 295 | 258.5 | 4-M20 | 4000 | ||
| FRYQ25+BW5 | Φ642 | Φ70 | Φ165 | Φ218 | 25 | 103 | 2-20 | 900 | 324 | 357 | 4-M20 | 6000 | ||
| FRYQ25+BW6 | Φ642 | Φ75 | Φ254 | Φ200 | 25 | 165 | 2-20 | 877 | 324 | 357 | 8-M16 | 5.5 | 8000 | |
| FRYQ35+BW7 | Φ780 | Φ254 | Φ200 | 25 | 165 | 2-20 | 1102 | 338 | 357 | 8-M16 | 5.5 | 10000. | ||
| FRYQ35+BW8 | Φ780 | Φ254 | Φ200 | 25 | 165 | 2-20 | 1102 | 338 | 357 | 8-M16 | 5.5 | 15000 |
| El modelo | A1 | A2 | A3 | A4 | A5 | C | D1 | D2 | N-Φd1 | El par de salida (Nm). |
| FRYQ18+BW1 | 240 | 280 | 150 | 190 | 120 | 170 | 200 | 250 | 2-Φ20 | 1000 |
| FRYQ18+BW2 | 375 | 435 | 175 | 235 | 195 | 170 | 200 | 250 | 2-Φ20 | 1600 |
| FRYQ18+BW3 | 500 | 560 | 180 | 240 | 210 | 230 | 200 | 250 | 2-Φ30 | 2500 |
| FRYQ18+BW4 | 500 | 560 | 180 | 240 | 210 | 230 | 200 | 250 | 2-Φ30 | 4000 |
| FRYQ25+BW5 | 480 | 540 | 260 | 320 | 200 | 267 | 350 | Φ36 | 6000 | |
| FRYQ25+BW6 | 600 | 670 | 250 | 320 | 320 | 300 | 400 | Φ40 | 8000 | |
| FRYQ35+BW7 | 600 | 670 | 250 | 320 | 320 | 300 | 400 | Φ40 | 10000. | |
| FRYQ35+BW8 | 600 | 670 | 250 | 320 | 320 | 300 | 400 | Φ40 | 15000 |

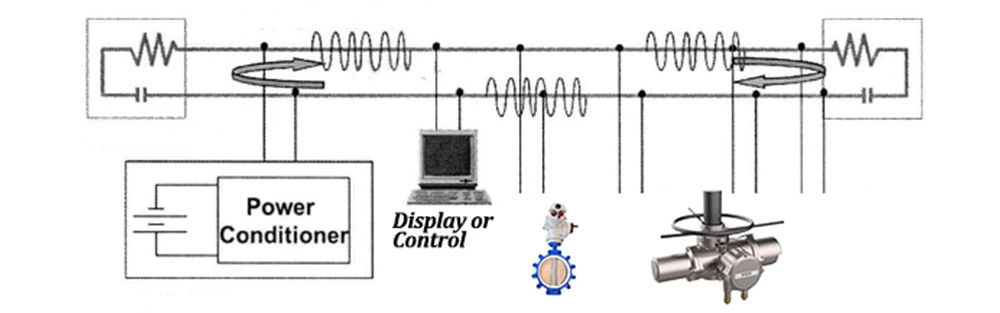

Protocolo de comunicación HART
Comunicación HART utiliza un método de comunicación half-duplex, que se caracteriza por la realización de la comunicación digital de señal en la actual línea de transmisión de señal analógica, que es un producto de transición durante la transición del sistema analógico a digital sistema, por lo que tiene una fuerte competitividad en el mercado se ha desarrollado rápidamente. HART estipula una serie de comandos, que funcionan según el modo de comando.
Protocolo de comunicación Profibus
Es una organización internacional de PROFIBUS, estándar de bus de campo abierto que no dependen de fabricantes de equipos. La velocidad de transmisión de PROFIBUS pueden seleccionarse el rango de 9.6kbaud ~ 12 Mbaudios y cuando se inicia el sistema de bus, todos los dispositivos conectados al bus debe ser la misma velocidad. Es ampliamente utilizado en la fabricación de la automatización de procesos, automatización industrial y la construcción, transporte y otros campos de automatización. El bus de campo PROFIBUS es una tecnología utilizada para la automatización de fábrica de vigilancia a nivel de taller y campo de la capa de dispositivo de comunicación de datos y control.
Es una organización internacional de PROFIBUS, estándar de bus de campo abierto que no dependen de fabricantes de equipos. La velocidad de transmisión de PROFIBUS pueden seleccionarse el rango de 9.6kbaud ~ 12 Mbaudios y cuando se inicia el sistema de bus, todos los dispositivos conectados al bus debe ser la misma velocidad. Es ampliamente utilizado en la fabricación de la automatización de procesos, automatización industrial y la construcción, transporte y otros campos de automatización. El bus de campo PROFIBUS es una tecnología utilizada para la automatización de fábrica de vigilancia a nivel de taller y campo de la capa de dispositivo de comunicación de datos y control.
Protocolo de comunicación Modbus
Modbus es un protocolo de comunicación serie publicado por Modicon (ahora Schneider Electric) en 1979 para la comunicación mediante controladores lógicos programables (PLC). Modbus se ha convertido en el estándar del sector de los protocolos de comunicación industrial (de facto) y ahora es la habitual conexión entre dispositivos electrónicos industriales.
Modbus es un protocolo de comunicación serie publicado por Modicon (ahora Schneider Electric) en 1979 para la comunicación mediante controladores lógicos programables (PLC). Modbus se ha convertido en el estándar del sector de los protocolos de comunicación industrial (de facto) y ahora es la habitual conexión entre dispositivos electrónicos industriales.

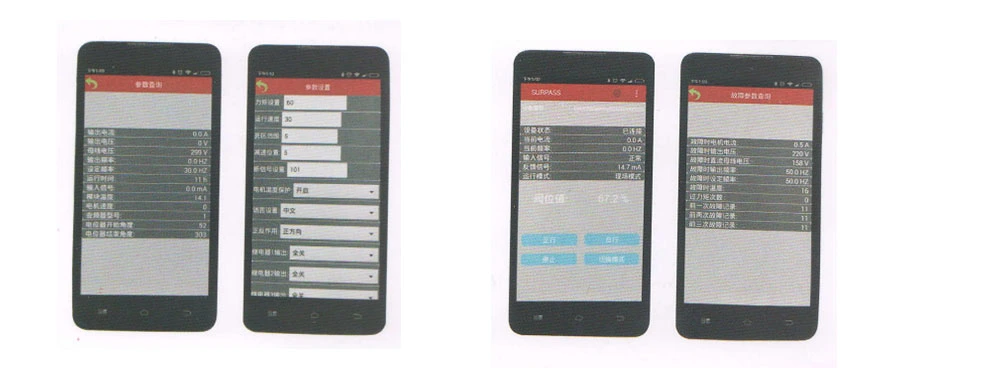

Comunicación Bluetooth.
La visualización de ω.
La depuración de ω conveniente
Funciones de supervisión y operación de ω.
Función de diagnóstico ω.
Función de diagnóstico ω.
La visualización de ω.
La depuración de ω conveniente
Funciones de supervisión y operación de ω.
Función de diagnóstico ω.
Función de diagnóstico ω.
Q1.Cómo acerca de su precio?
Aunque la alta calidad, pero el precio es variar favorable.
La Q2. ¿Cuál es su MOQ?
R: El 1 de PC.
La Q3. ¿Cuál es la hora de entrega?
R: Se trata de 1-7 días después de recibir el pago.
Q4. Cómo hacer el pago?
R: Aceptamos T/T, Paypal, Ali Garantía de Comercio,etc.
Q5. ¿Tienes productos en stock?
R: Sí, algunas cepas pueden ser enviadas dentro de 3 días.
P6. ¿Probar todos sus bienes antes de la entrega?
R: Sí, todos los productos están totalmente inspeccionados antes de la entrega.
Q7. ¿Cuál es la garantía?
R: Nuestra garantía es de un año. Después de recibir la mercancía, si encuentra un defecto de productos, acaba de tomar fotos o vídeos a enviarnos. Vamos a volver a hacer para re-fondo a los clientes una vez confirmamos que es nuestra responsabilidad.
