Información Básica.
Tipo de actuación
doble efecto
Material
Aluminio
personalizado
personalizado
Estructura
Piñón y cremallera
certificación
ce; iso9001; sil; atex, etc.
color
gris; negro; rojo; azul; etc.
Paquete de Transporte
Wooden Packing
Especificación
AT040-AT400
Marca Comercial
ZT
Origen
China
Código del HS
8412390090
Capacidad de Producción
100, 000 PCS /Year
Descripción de Producto
Actuador neumático de doble acción
Summy: En el nuevo rack de piñón y el actuador neumático es hecha por la válvula Zhitai Co., Ltd., combinada con la última tecnología en el hogar y en el extranjero. Por la innovadora y optimizado CAD de diseño tridimensional, tiene un hermoso y compacto de apariencia y el modelo del Modem; la aplicación de nuevos materiales y procesos permite más fiable de la calidad y rendimiento de los productos; es más económico, con modelos con distintas características; el producto está en plena coherencia con el nuevo estándar internacional las especificaciones técnicas, y así puede satisfacer las necesidades actuales y futuras.

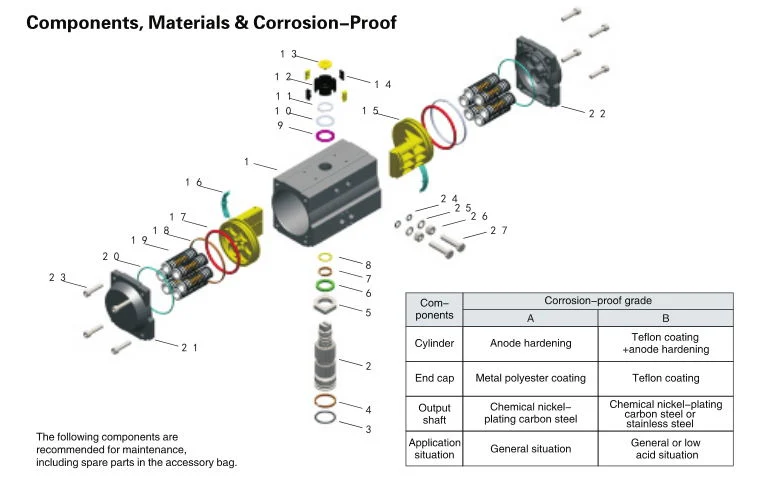

Componentes:
| Ref. | La calidad de la máquina | Nombre de la parte | El material de referencia | Material |
| 1 | 1 | El cilindro | Aleación de aluminio extruido | Acero inoxidable |
| 2 | 1 | El eje de salida | Acero al carbono | Acero inoxidable |
| 3 | 1 | Las juntas tóricas en la parte inferior del eje de salida) | NBR | El flúor de caucho de silicona/. |
| 4 | 1 | Cojinetes en la parte inferior del eje de salida) | El Nylon46 | - |
| 5 | 1 | Ajuste de la Cam | Acero inoxidable | - |
| 6 | 1 | El cojinete de empuje(eje de salida) | El Nylon46 | - |
| 7 | 1 | Cojinetes en la parte superior del eje de salida) | El Nylon46 | - |
| 8 | 1 | Las juntas tóricas en la parte superior del eje de salida) | NBR | El flúor de caucho de silicona/. |
| 9 | 1 | Cojinetes en la parte superior del eje de salida) | El Nylon46 | - |
| 10 | 1 | La Junta((el eje de salida) | Acero inoxidable | - |
| 11 | 1 | Anillo de amortiguación elástica | Acero inoxidable | - |
| 12 | 1 | El indicador de posición | PPPP+30%GF | - |
| 13 | 1 | El tornillo | PPPP+30%GF | - |
| 14 | 4 | Indicador de posición de la pieza | PPPP+30%GF | - |
| 15 | 2 | Posición | Aleación de aluminio de fundición | - |
| 16 | 2 | Cojinetes guía en la parte posterior del pistón) | El Nylon46 | El flúor de caucho de silicona/. |
| 17 | 2 | La junta tórica (pistón) | NBR | - |
| 18 | 2 | El anillo de guía (pistón) | El flúor de material compuesto de carbono | - |
| 19 | 5-12 | Conjunto Primavera | Resorte de acero de aleación | - |
| 20 | 2 | La junta tórica (tapa) | NBR | El flúor de caucho de silicona/. |
| 21 | 1 | Tapa de extremo izquierdo | Aleación de aluminio de fundición | Acero inoxidable |
| 22 | 1 | La tapa del extremo derecho | Aleación de aluminio de fundición | Acero inoxidable |
| 23 | 8 | Tornillo final | Acero inoxidable | - |
| 24 | 2 | La junta tórica(el tornillo de ajuste) | NBR | El flúor de caucho de silicona/. |
| 25 | 2 | La junta | Acero inoxidable | - |
| 26 | 2 | La tuerca | NBR | - |
| 27 | 2 | El tornillo de ajuste | Acero inoxidable | - |
- Adopta el pistón de doble pistón y montaje en rack estructura simétrica, que permite una rápida y estable, alta precisión, alta potencia de salida.
- El cilindro ya que permite su vida de servicio y el coeficiente de fricción bajo.
- Ambos actuadores de doble acción y de acción simple actuadores tienen el mismo cilindro y tapa de los extremos, lo que hace convient para changling del modo de acción.
- Adopta conbined caja de seguridad de la precarga de muelle, que es seguro y covenient para el montaje o la extracción de los muelles.
- Permite installall accesorios tales como el interruptor de límite de verificación, eléctrico posicionador y sensor de posición.
- Todas las fijaciones son de acero inoxidable, que permite la resistencia a la corrosión a largo plazo.
- La conexión las piezas están en consonancia con las nuevas normas internacionales ISO5211 y DIN3337(F03-F25).

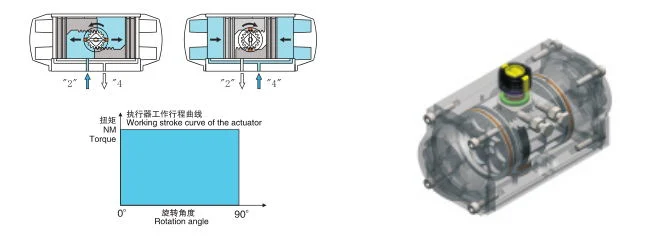

Cuando la presión de suministro de aire entra en la cámara de media entre dos pistones ol el cilindro de gas desde el puerto (2), hará dos pistones separados hacia ambos extremos del cilindro, respectivamente; el aire en la cámara de aire en ambos extremos serán disch-arged desde el puerto de gas (4), y dos estanterías de pistón conducirá al colocar el eje (marcha) para girar hacia la izquierda. Al contrario, cuando la presión de suministro de aire entra en la cámara de aire en ambos extremos del puerto de gas (4). Un hará dos pistones se mueven hacia el centro del cilindro; el aire en medio de la cámara será descargado desde el puerto de gas (2). y dos estanterías de pistón impulsará el eje de salida (marcha) gire hacia la derecha (si el pistón se fija en la dirección opuesta, el eje de salida girará inversamente, y se convertirá en acción de doble rotación inversa DL modelo.
El Dr. de doble acción con el par de salida(Nm).
Los datos del actuador

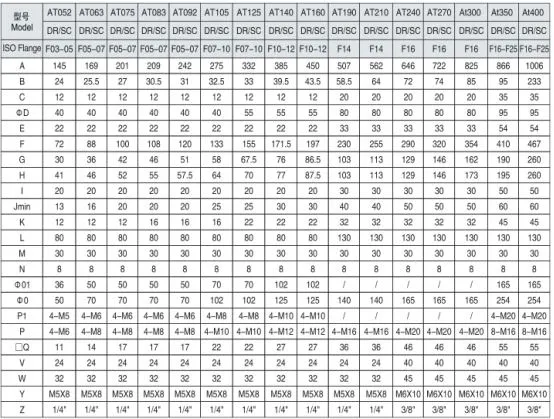

El aspecto y dimensión de conexión
Introducción de la empresa:
Válvula Zhitai Co., Ltd es un miembro de la válvula de la Asociación de distrito Longwan Longwan, está situado en el centro de la zona industrial, de la ciudad de Wenzhou. Es un profesional de la compañía de tecnología integrado con el desarrollo, fabricación, ventas y servicios posventa de la válvula y la auto-actuadores y válvulas controladas. Actualmente, nuestros productos principales incluyen: actuadores neumáticos, Válvulas neumáticas Válvulas de control neumático y eléctrico; actuadores, válvulas y eletric electeic; las válvulas de control control automático de productos. Nuestros productos son ampliamente aplicada en el gas natural, electricidad, petróleo, química, metalúrgica, construcción, farmacia, papel, impresión y morir. La serie Zhitai actuadores y válvulas son la mejor opción para el líquido automático de la ingeniería de control y equipos de fabricación. Estamos sinceramente la bienvenida a los clientes de casa y abrode a visitarnos para la supervisión, la comunicación y cooperación. Es un gran honor para nosotros a cooperar con usted.
