Información Básica.
No. de Modelo.
DQ2000
garantía
1 años
fuente de alimentación
el motor es trifásico ac380v, 50 hz. el control
temperatura ambiente
20 a 60 grados
temperatura opcional
-40 a 70 grados
humedad relativa
no superior al 95%
entorno de trabajo
el tipo común se utiliza en los lugares sin inf
grado de protección
ip65/67 (ip 68 para pedidos especiales)
disposiciones de trabajo para el motor
el tiempo de funcionamiento es 10min. grado f de aislamiento.
revestimiento anticorrosivo
barniz de estovado a alta temperatura
velocidad
18rpm 24rpm 36rpm 48rpm
material del cuerpo
aluminio fundido
medios
petróleo, gas, agua
válvula opcional
válvula de compuerta, válvula de globo
tipo de conexión
tipo de par, tipo de turst
tipo de actuador
multivuelta 0-360 grados
protocol. opcional
modbus
Paquete de Transporte
Wooden Case
Especificación
240Kg
Marca Comercial
FRY
Origen
Tianjin, China
Código del HS
850151
Capacidad de Producción
10000 Piece/Month
Descripción de Producto
El actuador eléctrico de la válvula exterior de la serie DZW, DQW es el dispositivo de accionamiento de la válvula eléctrica, que se utiliza para controlar la apertura y el cierre de la válvula. El actuador eléctrico multivuelto de la serie DZW es adecuado para válvula, válvula de globo, válvula de estrangulación, válvula de diafragma, DQW, El actuador eléctrico de giro parcial del DJW es un producto derivado del producto DZW, que es adecuado para válvulas de mariposa, válvulas de bola y amortiguadores. Puede actuar con precisión de acuerdo a las instrucciones de control, y es un dispositivo de conducción indispensable para el control remoto, el control centralizado y el control automático de varias válvulas y amortiguadores.esta serie de productos no solo se utilizan en centrales eléctricas, sino también en petroquímicos, metalurgia, servicios públicos, etc.
1. Alimentación: El motor es trifásico AC380V, 50 Hz. El control es monofásico AC 220V, 50Hz, fuente de alimentación opcional: AC220~660V, 50,60Hz (debe explicarse durante el pedido). 2. Temperatura ambiente: -20~+60ºC; temperatura opcional: -40~70ºC.
3. Humedad relativa: No superior al 95% (a 25 ºC).
Entorno de trabajo: El tipo común se utiliza en lugares sin medios inflamables, explosivos y corrosivos fuertes; el entorno de uso de productos ignífugos (ExdIIBT4) se utiliza en mezclas de gases explosivos de grados IIA, IIB, T1-T4. 4
5. Grado de protección: IP65/67 (IP 68 para pedidos especiales).
6. Disposiciones de trabajo para el motor: El tiempo de funcionamiento nominal es de 10min. Aislamiento de grado F.
7. Revestimiento anticorrosivo: Barniz de estovado a alta temperatura.
| Modelo | Par nominal (N.m) | Control máximo Par (N.m) | Velocidad de salida (r/min) | 90° de tiempo de desplazamiento completo (S) | Relación de velocidad manual | Potencia del motor (kw) | Tipo de construcción | |
| DQW DJW | 10 | 100 | 150 | 1/3 | 47 | 56:1 | 0,12 | DZW5A+JW80B |
| DQW DJW | 20 | 200 | 300 | |||||
| DQW DJW | 30 | 300 | 450 | |||||
| DQW DJW | 60 | 600 | 900 | |||||
| DQW DJW | 120 | 1200 | 1800 | 3/7,9/14 | 35,23 | 56:1 | 0,25 | DZW10A+JW100B |
| DQW DJW | 250 | 250 | 3000 | 3/7,9/14 | 35,23 | 56:1 | 0.25,0.37 | DZW15A+JW125B |
| DQW DJW | 330 | 3300 | 4000 | 3/7,9/14 | 35,23 | 56:1 | 0.37,0.55 | DZW20A+JW125B |
| DQW DJW | 500 | 5000 | 6000 | 3/7 | 35 | 56:1 | 0,55 | DZW30A+JW160B |
| DQW DJW | 700 | 7000 | 8000 | 3/7,9/14 | 35,23 | 56:1 | 1,1,1,5 | DZW45A+JW160B |
| DQW DJW | 1000 | 10000 | 12000 | 3/7,9/14 | 35,23 | 54:1 | 1,1,1,5 | DZW60A+JW200B |
| DQW DJW | 1300 | 13000 | 16000 | 3/7,9/14 | 35,23 | 54:1 | 2.2,3 | DZW90A+JW200B |
| DQW DJW | 2000 | 20000 | 24000 | 3/7,9/14 | 35,23 | 58:1 | 2.2,3 | DZW90+JW250B |
| DQW DJW | 3000 | 30000 | 36000 | 3/7 | 35 | 58:1 | 3 | DZW120+JW250B |
| DQW DJW | 4000 | 40000 | 48000 | 3/7 | 35 | 1400:1 | 5,5 | DZW250+JW315B |
| DQW DJW | 6000 | 60000 | 72000 | 1/3 | 47 | 747:1 | 7,5 | DZW350+JW315B |
| DQW DJW | 8000 | 80000 | 96000 | 3/10 | 50 | 798:1 | 10 | DZW500+JW380 |
Nota: DJW es el modelo que se corresponde con el amortiguador.

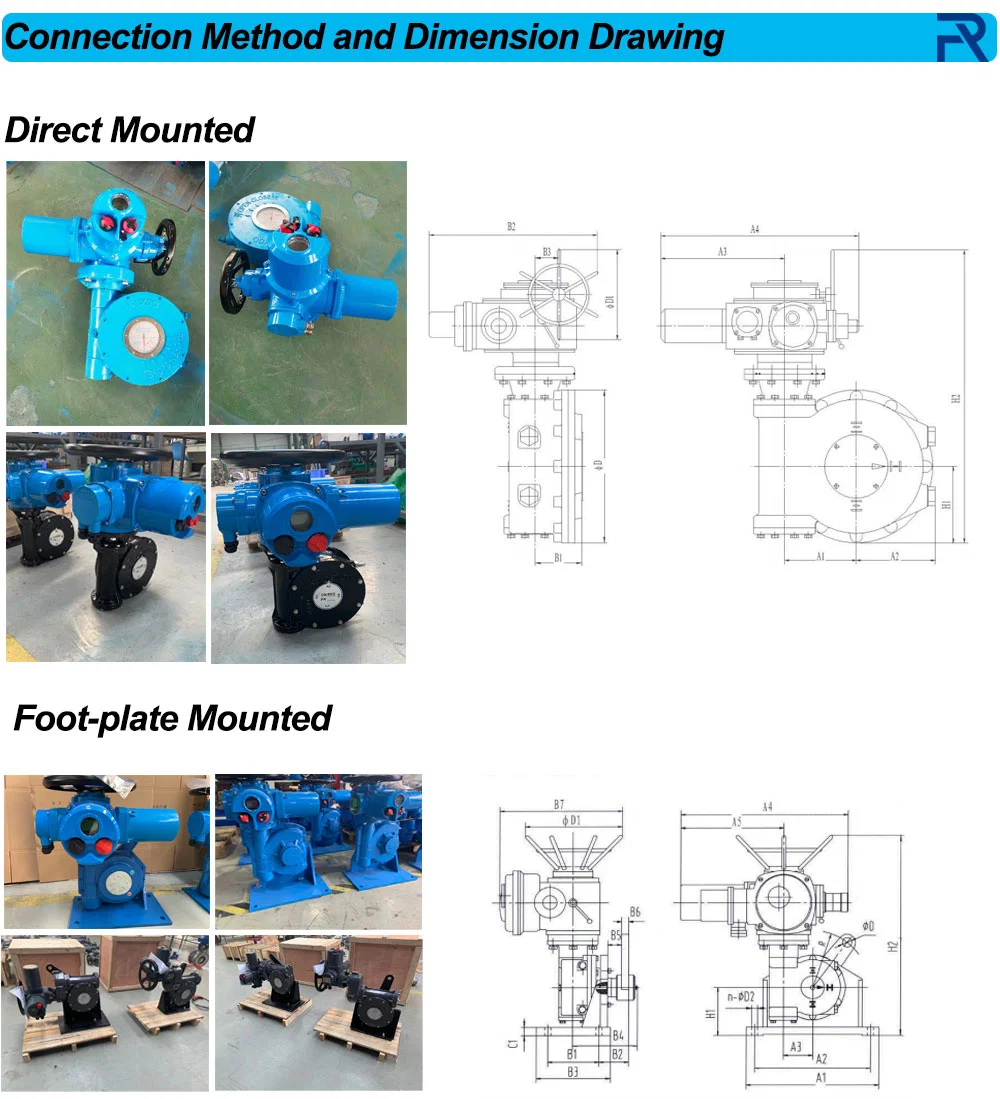

| Modelo | A1 | A2 | A3 | A4 | B1 | B2 | ØD | ØD1 | H1 | H2 |
| DQW10 | 80 | 98 | 289 | 570 | 86 | 321 | 196 | 250 | 110 | 526 |
| DQW20 | ||||||||||
| DQW30 | ||||||||||
| DQW60 | ||||||||||
| DQW120 | 100 | 115 | 371 | 590 | 102 | 425 | 230 | 365 | 126 | 638 |
| DQW250 | 125 | 150 | 371 | 590 | 120 | 425 | 300 | 365 | 160 | 704 |
| DQW330 | ||||||||||
| DQW500 | 160 | 195 | 371 | 590 | 115 | 425 | 358 | 365 | 197 | 770 |
| DQW700 | 160 | 195 | 515 | 810 | 115 | 516 | 358 | 470 | 197 | 855 |
| DQW1000 | 200 | 248 | 515 | 810 | 135 | 516 | 430 | 470 | 215 | 895 |
| DQW1300 | 200 | 248 | 540 | 830 | 135 | 660 | 430 | 550 | 215 | 930 |
| DQW2000 | 250 | 292 | 540 | 830 | 170 | 660 | 540 | 550 | 270 | 1095 |
| DQW3000 | 250 | 292 | 540 | 830 | 170 | 660 | 540 | 550 | 270 | 1095 |
El tipo de control se puede personalizar
| Modelo | d1 | d2 | d3 | n-d4 | d5 | d6 (máx.) | h | h1 | h2 | h3 | k | b | α | Observaciones |
| DQW10 | 125 | 70 | 102 | 4-M10 | 30 | 20 | 15 | 3 | 1 | 40 | 22,3 | 5 | 90° | enlace único |
| DQW20 | ||||||||||||||
| DQW30 | ||||||||||||||
| DQW60 | 150 | 85 | 125 | 4-M12 | 75 | 50 | 18 | 3 | 5 | 55 | 57,6 | 14 | 90° | Doble unión |
| DQW120 | 175 | 100 | 140 | 4-M16 | 91 | 60 | 25 | 4 | 5 | 75 | 68,8 | 18 | 90° | Doble unión |
| DQW250 | 210 | 130 | 165 | 4-M20 | 113 | 70 | 30 | 3 | 5 | 100 | 79,8 | 20 | 90° | Doble unión |
| DQW330 | ||||||||||||||
| DQW500 | 300 | 200 | 254 | 8-M16 | 137 | 80 | 24 | 3 | 5 | 110 | 90,8 | 22 | 45° | Doble unión |
| DQW700 | ||||||||||||||
| DQW1000 | 350 | 230 | 298 | 8-M20 | 161 | 110 | 30 | 4 | 4 | 120 | 122,8 | 28 | 45° | Doble unión |
| DQW1300 | ||||||||||||||
| DQW2000 | 415 | 260 | 356 | 8-M30 | 200 | 140 | 45 | 4 | 5 | 160 | 156,8 | 36 | 45° | Doble unión |
| DQW3000 | ||||||||||||||
| DQW4000 | 475 | 300 | 406 | 8-M36 | 234 | 160 | 54 | 5 | 5 | 180 | 178,8 | 40 | 45° | Doble unión |
| DQW6000 |
