Información Básica.
Descripción de Producto

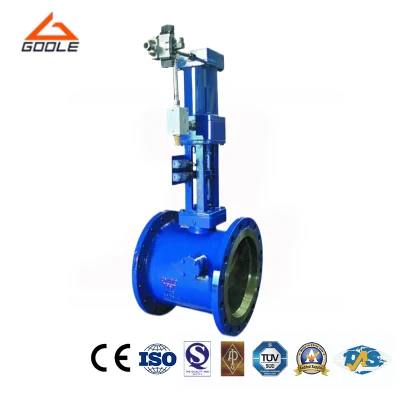

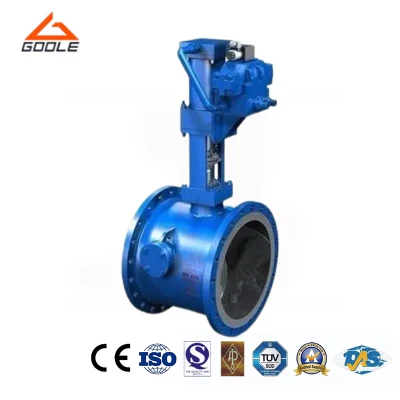

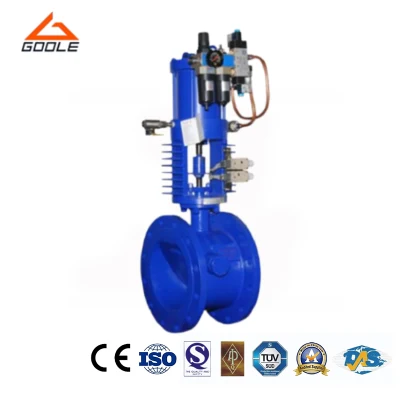

H664Y-P55170V Central de Energía cierre rápido turbina de vapor Extracción válvula de retención Swing diseñada y fabricada por Yongjia Goole Valve Co., Ltd. Se basa en la tecnología importada y adopta el diseño, fabricación, tecnología de materiales y redesarrollo más avanzado para cumplir con los requisitos de los 600MW y 1000MW nacionales. El sistema de extracción de la turbina de vapor del grupo electrógeno requiere los productos de válvula y su rendimiento técnico ha alcanzado el nivel internacional avanzado. Ha suministrado cientos de empresas de energía nacionales y extranjeras con cientos de productos de alta calidad y de bajo costo. Ha sido bien recibido por muchos usuarios y ha reemplazado algunos productos importados. Ahorra mucho dinero para el país. Esta serie de productos se utiliza principalmente en el sistema de extracción de turbinas de potencia térmica por debajo de 600MW para evitar el flujo de flujo de medio o agua, y desempeñan un papel protector para instalaciones importantes como las bombas de turbina de vapor. Su requisito de rendimiento es que en la misma condición que el medio de la tubería está fluyendo hacia atrás, la energía, accidente, etc., la válvula se cierra instantáneamente y el tiempo de cierre es menos de 0,5 segundos.
Principio de funcionamiento del sistema del circuito de aire
La fuente de aire proviene del aire comprimido (presión de la fuente de aire 0,4~0,6Mpa). Después de que la válvula de bola entre en la válvula de solenoide de tres posiciones, finalmente entra en la entrada de aire del cilindro a través de la válvula de escape rápido, y la válvula de retención se abre. La válvula direccional manual se utiliza para la flexibilidad de funcionamiento de la válvula de prueba.
Cuando la válvula de retención se cierra, la electroválvula se apaga y se apaga, cerrando el suministro de aire. La válvula de descarga rápida se pone en marcha y el aire de la cámara inferior del cilindro se descarga. La válvula de retención se cierra rápidamente.
Válvulas electromagnéticas, componentes de manipulación de aire y otros componentes de control, de acuerdo con los requisitos de la planta de turbinas que utilizan los productos importados de la ASCO de los Estados Unidos, pero también pueden equiparse con otros fabricantes nacionales y extranjeros de productos de alta calidad para garantizar un excelente rendimiento y alta fiabilidad.
Presión nominal: Clase 150~600 PN10~PN100 (otros bajo petición)
Conexión: Brida doble, soldadura a tope
Material: Acero al carbono, acero aleado, acero inoxidable; WCB, Q235, 16MN, WC6, WC9,C12A,CF8
Diseño y fabricación: GB/T 12236, GB/T 12238, ASME B16,34
Prueba e inspección: API598, ISO5208, GB/T 13927
Cara a cara: API609,ISO5752, BS EN558 , Estándar del fabricante
Fin de la conexión: ASME B16. 5(PARA NPS≤24); ASME B16,47 MSS SP-44(PARA NPS>24); BS EN1092-1, GB/T 9113
Conexión BW: ASME B16,25, GB/T 12224
H664Y-P55170V Central de Energía cierre rápido Extracción de turbina de vapor Swing check especificaciones de uso y rendimiento de la válvula
La válvula H664Y se utiliza en medios no corrosivos como el sistema de aspiración de agua de la central o de la central térmica, U otro sistema, para evitar una reducción repentina de la presión en la turbina de vapor cuando se aplica la carga de la turbina de vapor, el vapor en el tubo de extracción y cada flujo inverso del calentador en la turbina de vapor hace que la turbina de vapor se deshaga y destruya el generador de la turbina. Evitará la fuga de la tubería del sistema de calefacción y cerrará el agua del vapor de extracción. Cuando el calentador de agua de alimentación está a un nivel de agua alto, los componentes del dispositivo neumático se conectarán al líquido. Después de las señales de contracorriente, las turbinas se separan rápidamente para proporcionar la máxima protección a la turbina o al sistema de bombeo.
H741X cierre rápido válvula de retención de la central eléctrica accionada por sistema hidráulico
Operación de diseño
Detener y comprobar la función, cerrar en 0,5 segundos
Se seleccionó material adecuado para garantizar la resistencia del cuerpo
Endurecer la superficie de sellado para evitar que la válvula se dañe por el funcionamiento
La ausencia de prensaestopas de bisagra ayuda a evitar inhibir el rendimiento
Se adoptó un cojinete de coeficiente de fricción fuerte y bajo
El diseño del disco oscilante basculante tiene una baja caída de presión
Hay disponibles tanto discos verticales como inclinados
Hay disponibles tanto actuadores verticales como horizontales
El disco está colocado en un gran asiento en ángulo inclinado para acortar el recorrido de apertura/cierre, junto con un dispositivo neumático auxiliar (hidráulico) para acelerar el proceso de apertura/cierre, tiempo de cierre corto proteger la turbina de vapor en tiempo y fiable
La estructura excéntrica principal más la presión neumática auxiliar (hidráulica) en el disco, las funciones de parada de flujo y comprobación se realizan
El asiento y disco de diseño de estructura excéntrica triple, combinados con la geometría del asiento inclinado, facilitan un sellado hermético con la menor fricción.
H664Y-P55170V Central de Energía cierre rápido Extracción de turbina de vapor Swing check características de la válvula
1. Los estándares de diseño, fabricación y aceptación son ANSI B16,34, E101 o JB/T3595, y la resistencia y el rendimiento de sellado cumplen completamente los requisitos de la norma.
2.Prueba de vacío en condiciones de vacío, toda la vida útil cumple los requisitos del usuario;
3. Para diferentes temperaturas, el material principal es el acero al carbono o el acero a alta temperatura, y la superficie de sellado está frente a la aleación dura;
4. La tapa de la válvula está diseñada para conectarse a la varilla de la válvula a través del balancín y puede alinearse con la superficie de sellado de la válvula para asegurar que la superficie de sellado sea coherente;
5.la superficie de sellado del asiento de la válvula está inclinada en un ángulo determinado para reducir el tiempo de cierre, reducir el impacto y proteger la seguridad del equipo y de la tubería;
6.la válvula está equipada con un peso amortiguador, que puede equilibrar el par dinámico de la pieza de cierre para evitar la aparición de un martillo.
7. La cavidad del cuerpo de la válvula adopta un diseño aerodinámico, que tiene una gran capacidad de circulación y reduce la resistencia de la válvula.
8. El actuador es un cilindro de tipo resorte-retorno o cilindro hidráulico, y es relativamente independiente de la acción de la parte de cierre de la válvula. El fallo del actuador no afecta a la acción de la pieza de cierre;
9. El cilindro o la pared interior del cilindro hidráulico está recubierto con una capa resistente al desgaste y a la corrosión, que puede aumentar la vida útil, reducir la resistencia del movimiento y hacer que la válvula sea flexible y fiable;
10.la parte de cierre se abre con un mecanismo limitador para evitar daños causados por la apertura sobre la posición;
11. El actuador está equipado con la salida de señal de posición del interruptor de la válvula, indicación local de posición de la válvula abierta;
12 el diseño específico también puede basarse en requisitos específicos del usuario.
Operaciones estructurales
1. La superficie de sellado que se superpone a la serie Cr13 de acero inoxidable o aleación dura a base de cobalto tiene una buena resistencia al desgaste, y el rendimiento de sellado es estable y fiable.
2. Cuando el medio fluye en la dirección de avance, el aire se inyecta en la cámara inferior del cilindro y actúa junto con el peso para equilibrar la tapa de la válvula en la posición completamente abierta. Cuando el medio fluye en la dirección opuesta, la cámara inferior del pistón del cilindro se libera rápidamente y la válvula se cierra rápidamente en 0,5 segundos.
3. El martillo de peso actúa sobre el eje del pasador a través de la varilla de extensión y la horquilla de cambio para equilibrar el peso y el momento del balancín para evitar que se produzca el fenómeno del martillo de agua. Cuando el medio fluye en la dirección de avance, ayuda a abrir la válvula y mantener la válvula estable y reduce la vibración durante el funcionamiento.
H664Y-P55170V Central de Energía cierre rápido Extracción de turbina de vapor Swing check diseño de válvulas y estándares de inspección de fabricación
Normas de diseño y fabricación: ASME/ANSIB16,34, E101, JB/T3595
Normas de longitud de la estructura: JB/T3595, ASME/ANSIB16,10, GB/T12221
Extremo de soldadura o brida estándar: GB/T12224, ASME/ANSIB16,25, GB/T9113, JB/T79~JB/T82
Criterios de aceptación de la prueba: JB/T9092, JB/T3595, ASME/ANSIB16,34, E101
MODELO | CLASE | PRUEBA DE VACIADO | PRUEBA DE ASIENTO | TEMPERATURA APLICABLE | SUMINISTRO DE AIRE |
H664Y-150Lb | 150Lb | 3,0Mpa | 2,2Mpa | ≤425ºC. | 0,6Mpa |
H664Y-150LbC6 | 150Lb | 3,0Mpa | 2,2Mpa | ≤510ºC. | 0,6Mpa |
H664Y-300Lb | 300Lb | 7,5Mpa | 5,5Mpa | ≤425ºC. | 0,6Mpa |
H664Y-600Lb | 600LB | 15,0Mpa | 10,0Mpa | ≤425ºC. | 0,6Mpa |
H664Y-900LbC6 | 900Lb | 24,0Mpa | 18Mpa | ≤510ºC. | 0,6Mpa |
H664H-20 | 2,0Mpa | 3,0Mpa | 2,2Mpa | ≤425ºC. | 0,6Mpa |
H664H-50 | 5,0Mpa | 7,5Mpa | 5,5Mpa | ≤425ºC. | 0,6Mpa |
H664H-100 | 10,0Mpa | 15,0Mpa | 11,0Mpa | ≤425ºC. | 0,6Mpa |
H664Y-64C6 | 6,4Mpa | 9,6Mpa | 7,1Mpa | ≤510ºC. | 0,6Mpa |
H664Y-100C6 | 10,0Mpa | 15,0Mpa | 11,0Mpa | ≤510ºC. | 0,6Mpa |
H764H-20 | 2,0Mpa | 3,0Mpa | 2,2Mpa | ≤425ºC. | 0,6Mpa (hidráulico) |
H764H-40 | 4,0Mpa | 6,0Mpa | 4,4Mpa | ≤425ºC. | 0,6Mpa |
H764H-64 | 6,4Mpa | 9,6Mpa | 7,1Mpa | ≤425ºC. | 0,6Mpa |
