Información Básica.
No. de Modelo.
EB-0000259
Presión Trabajo
Media Presión (2.5Mpa <Pn <6.4mpa)
Temperatura De Trabajo
Baja Temperatura (-100°C<T<-40°C)
Material de los Seal Superficie
Sellado Duro de Metal
Cuerpo de válvula
Sheet Metal
Estándar
DIN
Aplicación
Industria, Industria de Agua
tamaño
Dn40-1000
medio
vitriol, ácido, cloro, álcali, aguamarina y ot
entrega
en 7 días
Paquete de Transporte
Carton /Wooden Box
Especificación
CE, TUV, ISO
Marca Comercial
Grat
Origen
Wuhan, Hubei, China
Código del HS
8481804090
Capacidad de Producción
1000PCS/Month
Descripción de Producto
Forrado de caucho EPDM de accionamiento del motor de brida de junta suave de la válvula de mariposa para Agua
descripción de producto
Como un dispositivo de modulación de gas y un dispositivo interruptor de dos vías, el gas de bajo eléctrico de carga válvula de mariposa es adecuado para la ventilación y extracción de polvo en la canalización de los sectores industriales de la metalurgia, minerales, cemento, de ingeniería química, energía eléctrica, horno industrial y así sucesivamente.
Los parámetros
Diagrama de instalación
El material de componentes principales
Medio channelizing aplicable
Diagrama de control
El embalaje+Gastos de envío
1.El Embalaje: Interior con Bubble Wrap exterior,con la caja de cartón y madera .
2.Transporte:por mar, por aire,por tren.
Nuestros servicios
1.consulta profesional
2.24 horas de respuesta después de la venta.
3.Un año de garantía.
4.El seguro el embalaje para transporte.
5.La muestra de bienvenida.
Introducción de la empresa
Wuhan Grat Válvula de control es un profesional fabricante de la válvula creada en 2005.está especializada en investigación y desarrollo de diversas válvulas automáticas para la automatización industrial y en el sitio implimentation productos.
En el desarrollo de 10 años,Grat ha obtenido 9 patentes como una pequeña válvula de control de flujo y la posición del potenciómetro dispositivo,y hacer negocios con más de 1.000 empresas de todo el mundo.Algunos de ellos son famosas las empresas.
Según la norma ISO9001:2008 sistema de gestión de calidad,Grat controla estrictamente la calidad del producto y todo el proceso de producción.En 2015,Grat conseguí certificados CE y superado las pruebas de EMC y CNA 100000 veces pruebas de por vida.
Con el ERP y CRM, sistemas aplicados en la gestión, que aumentan el nivel de información y de recursos y mejorar la capacidad de relación con el cliente.High calidad y buen servicio son nuestras ventajas para ganar el mercado.
Los certificados y los informes de ensayo
Aplicación
descripción de producto
Como un dispositivo de modulación de gas y un dispositivo interruptor de dos vías, el gas de bajo eléctrico de carga válvula de mariposa es adecuado para la ventilación y extracción de polvo en la canalización de los sectores industriales de la metalurgia, minerales, cemento, de ingeniería química, energía eléctrica, horno industrial y así sucesivamente.
Los parámetros
| Fuente de alimentación | AC220V 50/60 Hz |
| La temperatura de funcionamiento | 0-450 grado Celsius (opcional). |
| La señal de imput | 4-20 mA |
| La señal de salida | 4-20 mA |
| Las conexiones del cuerpo | La oblea /la brida (opcional). |
| Características de flujo | EQ% aprox. |
| Material del cuerpo | A3 de acero, acero de resistencia al calor |
| El material del disco | A3, resistente al calor de acero, SUS304 acero inoxidable, acero inoxidable de SUS316 |
| La junta tipo | Tipo abierto, de nuevo tipo de asientos (ultra alta temperatura), sellado de la aplicación de tipo placa oblicua (temperatura ambiente aplicación). |
| El tamaño de válvula | DN100~DN2000 |
| Las clasificaciones de cuerpo | 0.1~0.6MPa |
| Presión de prueba | Sellados 0,15 Mpa; Cuerpo 0.11Mpa |
| La temperatura aplicable | < 200 grados Celsius especial: < 450 grados Celsius |
| Medio aplicable | El humo, aire, gas |
| Los estándares de fabricación | JB/T8692-1998 |

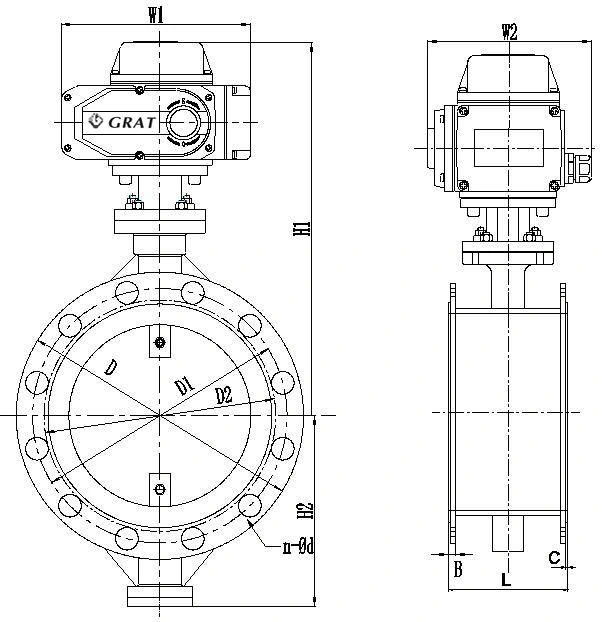

Diagrama de instalación
El material de componentes principales
Nombre de la parte | Cuerpo | El disco | Prensaestopas | Anillo de la glándula | El asiento | Envase y Embalaje | Tallo |
Material marca registrada | WCB ZG1CrM0 ZG 1CR18IN9Ti | WCB O el revestimiento de acero inoxidable | WCB 40CR ZG 1CR18IN9Ti | WCB ZG1CrM0 ZG 1CR18IN9Ti | La FEP | La FEP | 2Cr13 |
Medio channelizing aplicable
Estado de medio | La temperatura media. | La presión media | Características del medio | La concentración media | Soporte nombre |
El líquido | -50ºC~+160º C. | 0~20kg/cm2 | Fuerte corrosión, alta decapar afilar | Un número ilimitado de | Ácido, álcali, sal, cloro gas, vapor, fuente de agua, la remoción de pasta de papel, pulpa de papel, agua regia, oxidante, reductor. |
El gas | -50ºC~+160º C. | 0~20kg/cm2 | Fuerte corrosión, alta decapar afilar | Un número ilimitado de | |
Mezcla de líquidos y gases | -50ºC~+160º C. | 0~20kg/cm2 | Fuerte corrosión, alta decapar afilar | <60% |
Diagrama de control
| El modelo | El circuito | El modelo | El circuito |
| S | Encendido/apagado, no hay señal de salida | CPT | Encendido/apagado de la señal de salida de 4~20,mA |
| MS | ON/OFF salida de señal de contacto pasivo, | PCU | Reglamento de la señal de salida de 4~20,mA |
El embalaje+Gastos de envío
1.El Embalaje: Interior con Bubble Wrap exterior,con la caja de cartón y madera .
2.Transporte:por mar, por aire,por tren.
Nuestros servicios
1.consulta profesional
2.24 horas de respuesta después de la venta.
3.Un año de garantía.
4.El seguro el embalaje para transporte.
5.La muestra de bienvenida.
Introducción de la empresa
Wuhan Grat Válvula de control es un profesional fabricante de la válvula creada en 2005.está especializada en investigación y desarrollo de diversas válvulas automáticas para la automatización industrial y en el sitio implimentation productos.
En el desarrollo de 10 años,Grat ha obtenido 9 patentes como una pequeña válvula de control de flujo y la posición del potenciómetro dispositivo,y hacer negocios con más de 1.000 empresas de todo el mundo.Algunos de ellos son famosas las empresas.
Según la norma ISO9001:2008 sistema de gestión de calidad,Grat controla estrictamente la calidad del producto y todo el proceso de producción.En 2015,Grat conseguí certificados CE y superado las pruebas de EMC y CNA 100000 veces pruebas de por vida.
Con el ERP y CRM, sistemas aplicados en la gestión, que aumentan el nivel de información y de recursos y mejorar la capacidad de relación con el cliente.High calidad y buen servicio son nuestras ventajas para ganar el mercado.
Los certificados y los informes de ensayo
Aplicación
