Información Básica.
No. de Modelo.
2V, 2P, 2W, 2L, VX, PU, 2Q.
Presión
Temperatura ordinaria
Estructura de la válvula
Estructura de Pistón de Piloto
Fuente De Alimentación
AC and DC
Uso
Control de Flujo
Estándar
DIN
Aplicación
Industria, Industria de Agua, Familia
Paquete de Transporte
International standard packing
Especificación
Joint pipe bore: G1/8 -1"
Marca Comercial
XCPC
Origen
China
Capacidad de Producción
500 Per Week
Descripción de Producto
Nos XCPC tienen váLvulas de 2/2 a 1/8"A 2", tanto de la mano normalmente de empujar y muelle de retorno, y para algunos de Europa, los clientes que prefieren grandes tallas las váLvulas de mano, por favor visite nuestra web para máS detalles.
Spectifcation
AplicacióN
XCPC es la mejor EleccióN de neumáTicos!
Spectifcation

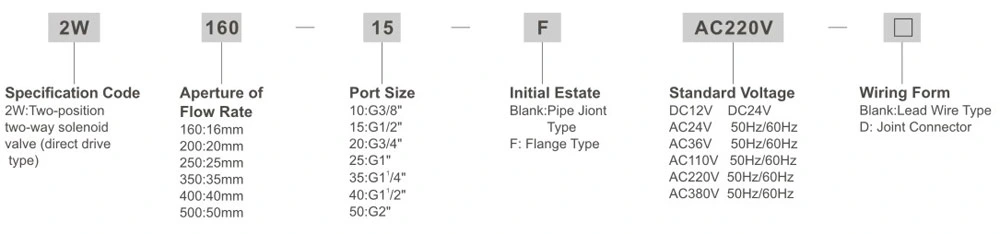

| El modelo | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
| Medio de trabajo | El aire, agua, petróLeo, gas | ||||||
| PatróN de movimiento | Tipo de accionamiento directo | ||||||
| Tipo | Tipo de cierre normal | ||||||
| La apertura de caudal (mm) | 16 | 20 | 25 | 35 | 40 | 50 | |
| Valor de CV | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
| DiáMetro del tubo comúN | 3/8" | 1/2 pulg. | 3/4 pulg. | 1" | 1 1/4" | 1 1/2" | 2" |
| La operacióN la viscosidad del fluido | 20 CST(abajo) | ||||||
| La MPa de presióN de trabajo | El aire:0~0.7MPa;Agua:0~0.5MPa;Aceite:0~0.5MPa | ||||||
| Max.Resistencia a la presióN MPa | 1 | ||||||
| La temperatura de funcionamiento °C. | -5 ~ 80ºC | ||||||
| El rango de tensióN | ±10%. | ||||||
| El material del cuerpo | LatóN (Material de acero inoxidable especial necesidad de explicar) | ||||||
| El síMbolo/modelo | Un | B | C | D | E | F | K |
| 2W160-10 | 101.5 | 57 | 117 | 67 | 50 | 36 | G3/8" |
| 2W160-15 | 101.5 | 57 | 117 | 67 | 50 | 36 | G1/2" |
| 2W200-20 | 107 | 57 | 123.5 | 72 | 50 | 36 | G3/4" |
| 2W250-25 | 111,5 | 73.5 | 134,5 | 92 | 50 | 36 | G1" |
| 2W350-35 | 142 | 95 | 172 | 125 | 70.5 | 56 | G1 1/4 pulg. |
| 2W400-40 | 142 | 95 | 172 | 125 | 70.5 | 56 | G1 1/2 pulg. |
| 2W500-50 | 172 | 123 | 209 | 168 | 70.5 | 56 | G2" |

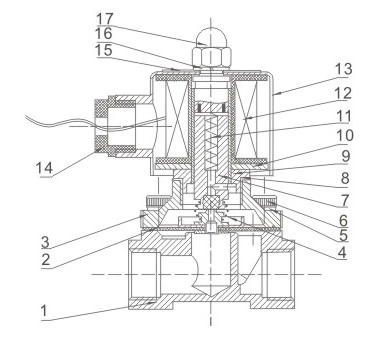

| NO | Nombre |
| 1 | Cuerpo de la váLvula |
| 2 | Asamblea de diafragma |
| 3 | Tapa de váLvulas |
| 4 | Tire de la primavera |
| 5 | La junta |
| 6 | Tornillos de cabeza hexagonal hembra |
| 7 | Asamblea de núCleo de hierro |
| 8 | Junta |
| 9 | Asamblea de núCleo de hierro |
| NO | Nombre |
| 10 | Placa de Magentic |
| 11 | La primavera |
| 12 | Asamblea de núCleo de hierro |
| 13 | Cubierta de hierro |
| 14 | Cord-Locks |
| 15 | Placa de nombre |
| 16 | La junta |
| 17 | Tuerca de la tapa de la cabeza |
