Información Básica.
Descripción de Producto

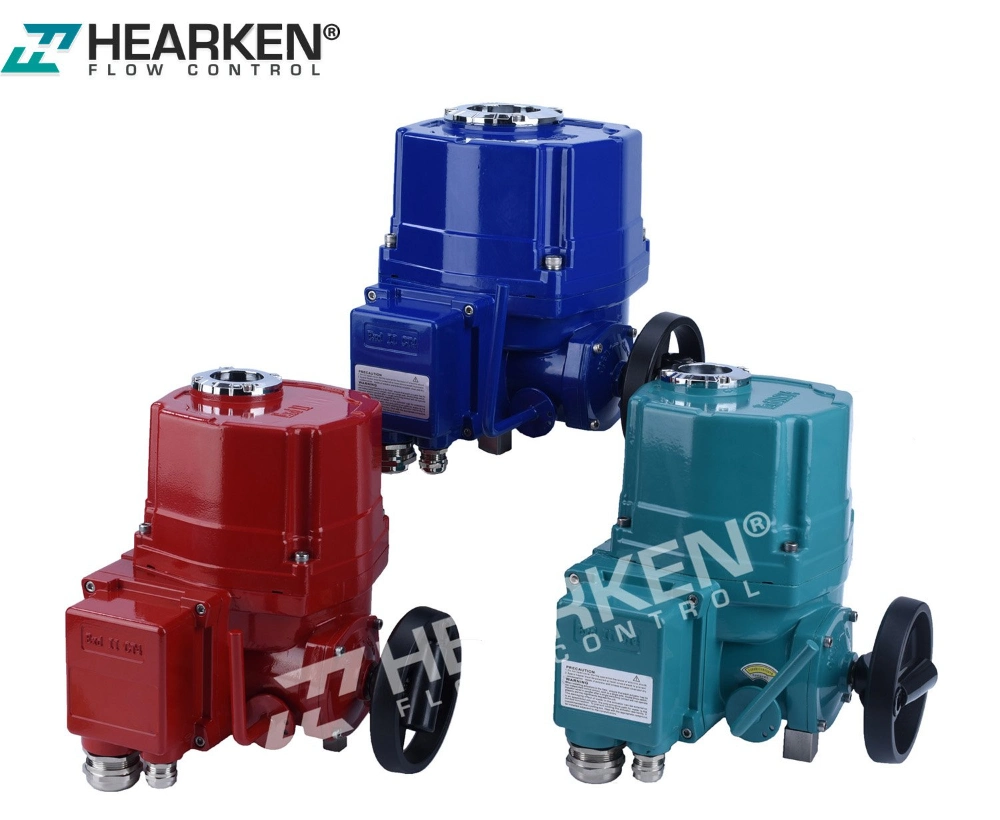

Los actuadores eléctricos de cuarto de vuelta a prueba de explosión HQT pueden usarse para conducir y controlar las válvulas de mariposa, válvulas de bola, válvulas de tapón (válvulas de vuelta parcial con movimiento de 90ºC), los actuadores pueden ser controlados remotamente o localmente, su uso extendido en los campos como petróleo, químico, generación de energía, Tratamiento de agua, etc...la clase de protección es IP67, y la clase a prueba de explosión es ExdIICT4, su par máximo de salida de automatización es 3000N.m.
Especificaciones estándar
Vivienda | Nivel impermeable IP67,NEMA4 y 6 | |
Alimentación del motor | Estándar:220vac monofásico | |
Motor | Motor asíncrono de jaula de ardilla | |
Interruptores de fin de carrera | On/OFF, cada uno de los 1 spdt,250VAC 10A | |
Interruptor de límite auxiliar | On/OFF, cada uno de los 1 spdt,250VAC 10A | |
Interruptor de par | On/OFF, cada uno de los 1 spdt,250VAC 10A | HQT010 Exclided |
Viajes | 90°±10° | 0°~270° opcional |
Protección contra calado/temperatura de funcionamiento | Proteación por sobrecalentamiento incorporada, abierta 115ºC±5ºC/cerrada 97ºC±5ºC. | |
Indicador | Escala del indicador de posición continua | |
Funcionamiento manual | Mecanismo de embrague mecánico,con volante | |
Unidad de autobloqueo | Engranaje helicoidal, autobloqueo proporcionado para el mecanismo de tornillo sinfín | |
Límite mecánico | Dos tornillos de ajuste exteriores | |
Secador | 7-10W(110/220VAC) | |
Orificio de cableado | M20*1,5 M36*2 | |
Temp. Ambiente | -20ºC~+70ºC. | |
Lubricación | Grasa de base de aluminio (tipo EP) | |
Material | Acero/aleación de aluminio/bronce de aluminio/policarbonato | |
Humedad ambiente | 90% de HR máximo sin condensación | |
Rendimiento sísmico | X y Z 10g,0,2~34Hz,minutos | |
Revestimiento exterior | Polvo seco/poliéster epoxi, con una función anticorrosión superior | |
| Modelo | MaxoOrquuteput (Nm) | Otpimereat9i0n°g (S) | MaSxiBzeore (mm) | FM-Coltaosrs (W) | Corriente nominal(A)60/50Hz | HRaontdawtihoenel (N) | W(eKig)ht | Brida | |||
| Monofásica | Trifásica | ||||||||||
| 110V | 220V | 380V | 440V | ||||||||
| HQT010 | 100 | 18/22 | Ø20 | 20 | 1,10/0,95 | 0,55/0,54 | 0,3/0,3 | N/A. | 10 | 13 | F07 |
| HQT015 | 150 | 21/25 | Ø22 | 40 | 1,65/1,67 | 0,88/0,84 | 0,31/0,31 | 0,30/0,31 | 10 | 15 | F07/F10 |
| HQT020 | 200 | 21/25 | Ø22 | 40 | 1,67/1,67 | 0,89/0,85 | 0,35/0,31 | 0,31/0,31 | 11 | 15 | F07/F10 |
| HQT030 | 300 | 26/31 | Ø35 | 60 | 1,85/1,86 | 0,92/0,92 | 0,35/0,35 | 0,34/0,34 | 13,5 | 22 | F07/F10 |
| HQT050 | 500 | 26/31 | Ø35 | 90 | 3,60/3,62 | 1,55/1,58 | 0,59/0,59 | 0,58/0,58 | 13,5 | 23 | F10/F12 |
| HQT080 | 800 | 31/37 | Ø45 | 120 | 4,10/4,10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 16,5 | 30 | F10/F14 |
| HQT100 | 1000 | 31/37 | Ø45 | 180 | 4,20/4,10 | 2,35/2,30 | 0,87/0,87 | 0,81/0,81 | 16,5 | 30 | F10/F14 |
| HQT160 | 1600 | 93/112 | Ø60 | 180 | 4,10/4,10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 49,5 | 75 | F10/F16 |
| HQT200 | 2000 | 93/112 | Ø65 | 180 | 4,10/4,10 | 2,15/2,20 | 0,85/0,85 | 0,79/0,79 | 49,5 | 75 | F10/F16 |
