Información Básica.
No. de Modelo.
Model HEA
rotación
actuador eléctrico de cuarto de vuelta
protección
ip65
modo de control
on off. modulación 4~20ma
temperatura de trabajo
-30~+70 grados
Paquete de Transporte
Foam and Carton Box
Marca Comercial
Hearken
Origen
China
Capacidad de Producción
5000 Per Month
Descripción de Producto
El actuador eléctrico de cuarto de vuelta de la serie HEA está diseñado para operar válvulas de bola de tamaño pequeño, válvulas de mariposa, válvulas de enchufe/compuerta y automatización de máquinas rotativas. El diseño compacto del pequeño actuador eléctrico de cuarto de vuelta y la resistente carcasa resistente a la corrosión serán su mejor elección. Hay actuadores eléctricos de encendido/apagado, actuadores eléctricos de modulación de entrada y salida de 4~20mA, actuadores eléctricos inteligentes, etc. Diferentes colores están disponibles según las necesidades del cliente.
Actuadores eléctricos de 4~20mA modulantes Características de rendimiento
| Función: | Encendido/apagado o modulante |
| Carcasa: | Aleación de aluminio, recubierta de polvo epoxi |
| Engranaje: | Bronce de acero/aluminio |
| Tornillos: | Aleación de acero inoxidable |
| Cubierta del indicador: | Policarbonato |
| Eje/Adaptador: | Aleación de acero |
| Sello: | NBR |
| Lubricación: | Grasa a base de aluminio |
| Suministro de energía: | 24VDC,110VAC,220VAC |
Motor: | Motor asíncrono de jaula de ardilla |
| Interruptor de límite | SPDT,250VAC 10A,cada uno para posiciones abierta y cerrada |
| Rotación: | 90° (±10°)otra rotación bajo pedido |
| Operación manual: | Mango mecánico estándar |
| Entrada de conducto: | 2 x M18 |
| Temperatura de funcionamiento: | -20°C a + 70°C |
| Humedad ambiente: | Máx. 90%HR |
| Prueba de vibración: | XYZ10g,0.2~34Hz,30 minutos |

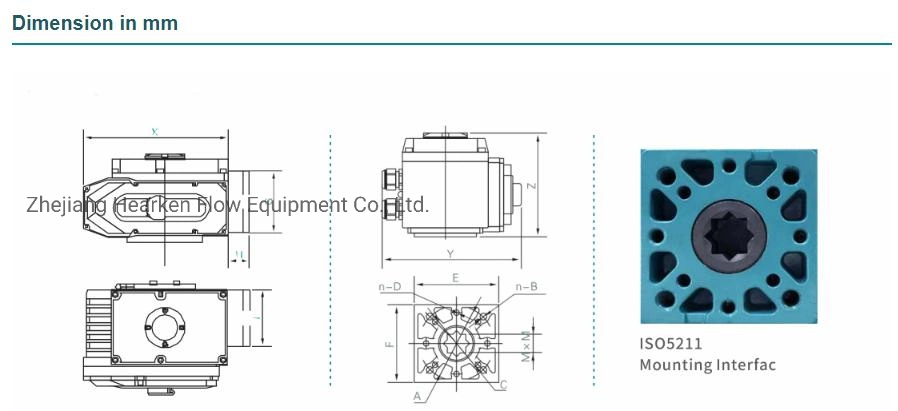

| Montaje: | ISO5211 |
| Salida de par: | 30Nm a 1000Nm (2000Nm bajo pedido) |
| Dispositivo de bloqueo automático: | Bloqueo automático mediante gusano y engranaje de gusano |
Parámetro técnico y Especificaciones (Versión de encendido/apagado o modulante)
Modelo | Par de salida máximo (N.M) | Tiempo de funcionamiento 90°(Seg.) 220VAC/ 24VDC | Eje de transmisión(mm) | Motor (W) 220V/ 24VDC | Corriente nominal monofásica(A) 220VAC / 24VDC | Peso (kg) | |||
| Cuadrado | Profundo | Redondo | Profundo | ||||||
| HEA003 | 30N.m | 10/ | 9X9 | 13.5 | Ø12.6 | 26 | 8 | 0.15/ | 2.1 |
| 11X11 | 15.5 | ||||||||
| HEA005 | 50N.m | 30/15 | 11X11 | 15.5 | Ø12.6 | 26 | 10 | 0.25/2.2 | 3.6 |
| 14X14 | 18 | ||||||||
| HEA008 | 80N.m | 30/15 | 11X11 | 15.5 | Ø15.78 | 26 | 10 | 0.25/2.2 | 3.6 |
| 14X14 | 18 | ||||||||
| HEA010 | 100N.m | 30/15 | 14X14 | 18 | Ø15.78 | 28 | 15 | 0.35/3.5 | 4.6 |
| 17X17 | 22.5 | Ø 18.95 | |||||||
| HEA015 | 150N.m | 30/15 | 14X14 | 18 | Ø18.95 | 28 | 15 | 0.37/3.5 | 4.6 |
| 17X17 | 22.5 | ||||||||
| HEA020 | 200N.m | 30/15 | 22X22 | 26 | Ø22.13 | 45 | 45 | 0.3/7.2 | 13 |
| HEA040 | 400N.m | 30/15 | 22X22 | 26 | Ø28.48 | 45 | 60 | 0.33/7.2 | 13.8 |
| HEA060 | 600N.m | 30/15 | 27X27 | 32.5 | Ø31.65 | 45 | 90 | 0.33/7.2 | 14 |
| HEA080 | 800N.m | 40/20 | 27X27 | 32.5 | Ø31.65 | 45 | 180 | 0.47/11 | 14.3 |
| HEA100 | 1000N.m | 40/20 | 27X27 | 32.5 | Ø31.65 | 45 | 180 | 0.47/11 | 14.5 |
| HEA200 | 2000N.m | Oen solicitud | |||||||
1. Pregunta:¿Cuáles son sus principales productos?
2. Pregunta:¿Eres un comerciante o fabricante?
Respuesta: Somos fabricantes de actuadores neumáticos y actuadores eléctricos, tenemos la capacidad de hacer productos personalizados con un equipo experimentado, y tenemos nuestra propia fábrica y línea de producción. 3. Pregunta:¿Cómo garantizan la calidad de los actuadores?

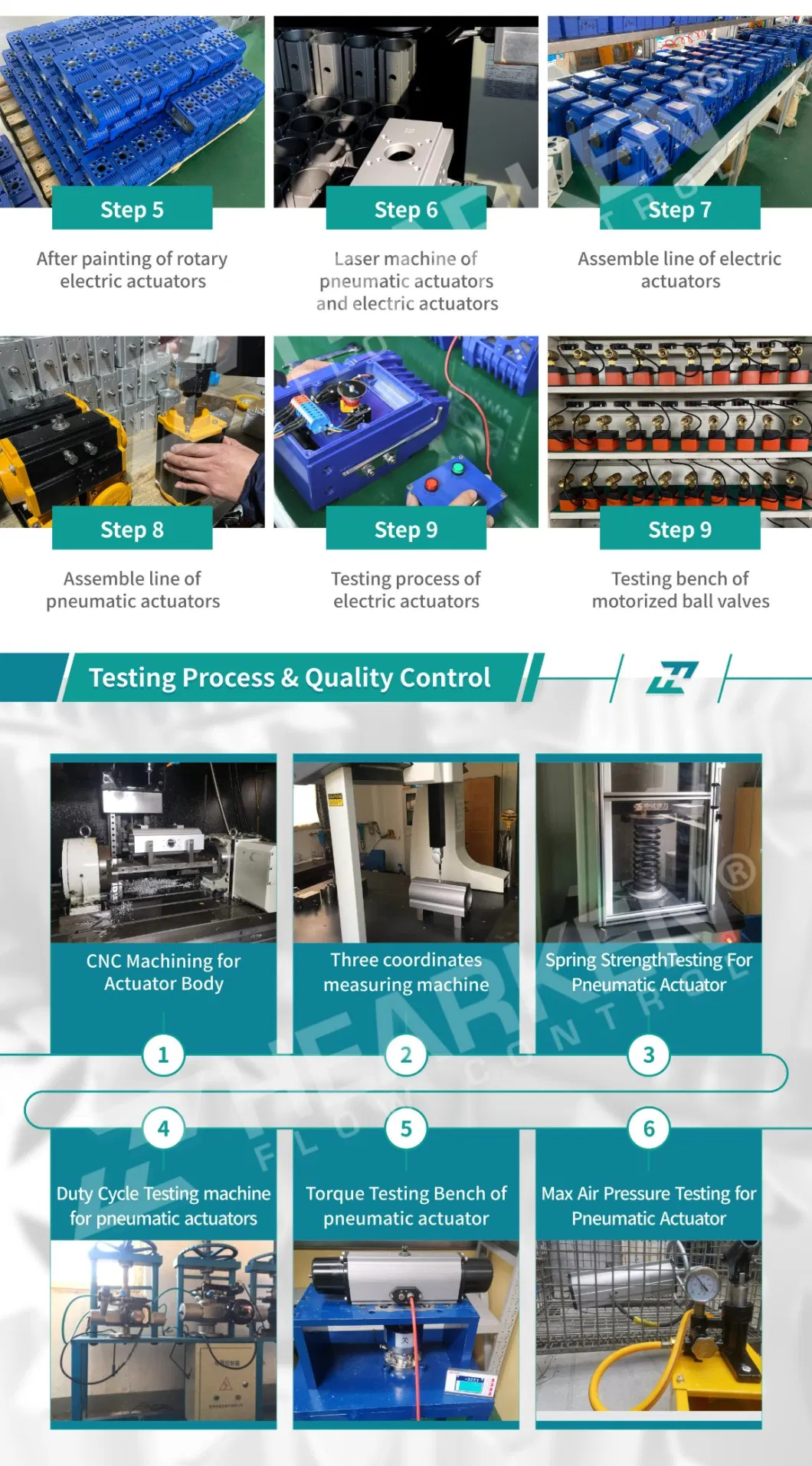

Respuesta:Tenemos nuestro propio sistema de control de calidad para la entrada y salida de los materiales, cada producto será controlado y probado antes de la entrega a nuestro cliente, y también ofrecemos una garantía de 18 meses, además de proporcionar soporte técnico. 4. Pregunta:¿Cuándo puedo recibir el precio de los actuadores de válvulas?
5. Pregunta:¿Cómo pedir nuestros actuadores neumáticos y actuadores eléctricos?
Respuesta:Por favor, envíenos su consulta por correo electrónico, whatsapp, wechat, etc. necesitamos conocer la siguiente información antes de dar el presupuesto formal. 1) Información detallada del producto, cantidad, otros requisitos
2) Tiempo de entrega requerido
6. Pregunta:¿Cómo puedo obtener una muestra para verificar su calidad?
Respuesta:Póngase en contacto con nuestro experto en ventas para organizar la entrega de la muestra. Por favor, envíenos los detalles de la muestra antes de realizar el pedido. 7. Pregunta:¿Debemos pagar el costo de la muestra y el costo de transporte?
Respuesta:Proporcionaremos la muestra de forma gratuita. Usted deberá pagar el costo del flete. 8. Pregunta:¿Cuánto tiempo se tarda en preparar la muestra?
Respuesta:La mayoría de nuestros productos están en producción regular y algunos de ellos los mantenemos en stock. 9. Pregunta:¿Cómo se entrega la muestra a nuestro lugar?
Respuesta:Si tiene algún agente de carga, puede proporcionarnos sus contactos, de lo contrario, nosotros nos encargaremos de ello. 10. Pregunta:¿Qué pasa con la fecha de entrega si realizamos el pedido formal?
Respuesta:Por lo general, se tarda de 15 a 20 días en la producción. Sabemos que la entrega puntual es muy importante para nuestros clientes para cumplir con los plazos. Controlamos y aceleramos nuestra cadena de suministro para asegurarnos de que entregamos nuestros productos a nuestros clientes a tiempo, todo el tiempo.
