Información Básica.
No. de Modelo.
AT
Tipo de actuación
doble efecto
Material
Aluminio
personalizado
personalizado
Estructura
Piñón y cremallera
conexión
namur, iso5211 y din3337
color del cuerpo
color primario negro, gris, dorado, aluminio
color de la taza
gris, negro, azul cielo, azul oscuro, rojo, naranja, amarillo
presión de aire
0,4~0,7 mpa
Paquete de Transporte
Standard Wooden Box
Especificación
AT52-AT400
Marca Comercial
BOHAI
Origen
Zhejiang, China
Código del HS
8412390000
Capacidad de Producción
50000 PCS Per Year
Descripción de Producto
En la serie de la electroválvula de actuador neumático para pelota/Control/sanitarios de la válvula de mariposa /Industrial
I: Descripción de producto

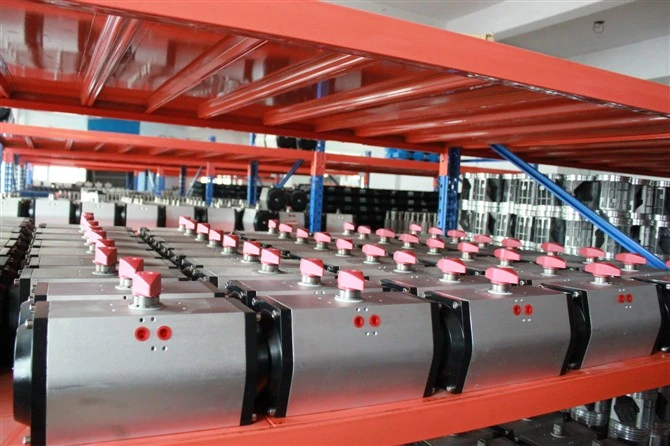

El actuador neumático de válvula en la serie es conducida a través de aire comprimido, es el dispositivo accionado de la abrir-cerrar la válvula de bola, la válvula de mariposa y también otro ángulo válvulas rotativas. Es el conjunto de perfecta cuenta de la centralización del mando a distancia o por separado de automatización industrial control de la canalización.
Según las exigencias del cliente, podemos instalar la válvula de solenoide localizador, (la), señal de indicación de la apertura de dispositivos de retroalimentación, tamiz, válvula reductora de presión, todo tipo de limitación de interruptor y el dispositivo manual en el actuador neumático.
II: Principales Parámetros técnicos
1. Medio: Limpios, secos y sin aire comprimido corrosivo
2. La presión de aire de trabajo: 0.4~0.7 MPa
3. La presión del medio ambiente de trabajo:
Tipo de estándar: -20ºC~+80 °C.
Tipo: A alta temperatura de -20ºC~+180ºC(corto tiempo puede hasta 200ºC)
4. El ángulo de rotación: 90° +-3°
5. Tensión de la electroválvula: AC220V o DC24V (también de acuerdo con Los requisitos del cliente ).
6. El par de salida: Formulario 1 en el actuador de doble efecto
III: Estructura del producto
1. Combinación Primavera 2. Tornillo final 3. Bloque de cilindros de aleación de aluminio
4. Los indicadores 5. Rodamiento de guía 6. El tornillo de ajuste 7. El engranaje y rack
IV: Dimensiones de instalación
Q: ¿Eres empresa comercial o el fabricante?
R: Estamos fábrica ubicada en Tianjin, China.
P: ¿Cuál es su gama de productos?
Una válvula de mariposa: Producimos, válvula de compuerta válvula de retención, y el tamiz, el agua de la válvula de control y otros accesorios tubos.
P: ¿Cuál es la ejecución estándar?
R: ISO/ANSI/DIN/JIS/EN/GOST/como estándar.
P: ¿Cuál es su producto fuerte?
Una línea central: La válvula de mariposa, excéntrico la válvula de mariposa, Resistente asiento válvula de compuerta, y de mayor tamaño a DN3200.
P: ¿Cuál es su hora de entrega?
R: Generalmente es de 10 días si la mercancía en stock. O es de 35 días si las mercancías no están en stock, es según cantidad.
P: ¿proporcionar ejemplos? Es libre o extra?
R: Sí, podríamos ofrecer la muestra de gratis, pero no pagar el costo de flete.
P: ¿Cuál es su condiciones de pago?
R: El pago< =10000USD, el 100% por adelantado. El pago> =10000USD, el 30% T/T de antemano, balance antes del envío.
I: Descripción de producto
El actuador neumático de válvula en la serie es conducida a través de aire comprimido, es el dispositivo accionado de la abrir-cerrar la válvula de bola, la válvula de mariposa y también otro ángulo válvulas rotativas. Es el conjunto de perfecta cuenta de la centralización del mando a distancia o por separado de automatización industrial control de la canalización.
Según las exigencias del cliente, podemos instalar la válvula de solenoide localizador, (la), señal de indicación de la apertura de dispositivos de retroalimentación, tamiz, válvula reductora de presión, todo tipo de limitación de interruptor y el dispositivo manual en el actuador neumático.
II: Principales Parámetros técnicos
1. Medio: Limpios, secos y sin aire comprimido corrosivo
2. La presión de aire de trabajo: 0.4~0.7 MPa
3. La presión del medio ambiente de trabajo:
Tipo de estándar: -20ºC~+80 °C.
Tipo: A alta temperatura de -20ºC~+180ºC(corto tiempo puede hasta 200ºC)
4. El ángulo de rotación: 90° +-3°
5. Tensión de la electroválvula: AC220V o DC24V (también de acuerdo con Los requisitos del cliente ).
6. El par de salida: Formulario 1 en el actuador de doble efecto
| En la Salida de doble efecto el medidor de par | ||||
| El modelo | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa |
| A52DA | 14 | 17 | 21 | 24 |
| A63DA | 23 | 28 | 34 | 40 |
| A75DA | 45 | 56 | 68 | 79 |
| A88DA | 71 | 89 | 106 | 124 |
| A100DA | 103 | 129 | 154 | 180 |
| A115DA | 166 | 207 | 249 | 291 |
| AT125DA | 214 | 268 | 322 | 375 |
| A145DA | 336 | 421 | 505 | 589 |
| A160DA | 439 | 549 | 658 | 768 |
| A180DA | 592 | 741 | 889 | 1037 |
| A200DA | 820 | 1029 | 1234 | 1440 |
| A245DA | 1440 | 1801 | 2161 | 2521 |
| A265DA | 2007 | 2508 | 3010 | 3512 |
| A330DA | 3604 | 4504 | 5405 | 6306 |
| A400DA | 6671 | 8339 | 10007 | 11674 |
III: Estructura del producto
1. Combinación Primavera 2. Tornillo final 3. Bloque de cilindros de aleación de aluminio
4. Los indicadores 5. Rodamiento de guía 6. El tornillo de ajuste 7. El engranaje y rack
IV: Dimensiones de instalación
| Actuador neumático en la tabla de dimensión perfil | |||||||||||||||
| El modelo | A52 | A63 | A75 | A88 | En100 | En115 | En125 | En145 | En160 | En180 | En200 | En245. | En265 | En330 | En400 |
| La norma ISO La brida | F04 | F05 | F05-07 | F05-07 | F07-10 | F07-10 | F07-10 | F10-12 | F10-12 | F14 | F14 | F16 | F16 | F16 | F25 |
| L | 140, 5 | 158.5 | 210.5 | 247.5 | 268.5 | 315 | 345 | 408.5 | 437.5 | 487 | 543 | 633 | 728 | 860 | 1050 |
| B | 26.5 | 30 | 30.5 | 32.5 | 38.5 | 42.5 | 45 | 47.5 | 52 | 58.5 | 62.5 | El 78, 5 | 165 | - | - |
| C | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 30 | 50 | 50 | 50 | 50 | 50 | 50 |
| ΦD | 40 | 40 | 40 | 40 | 40 | 56 | 56 | 65 | 65 | 80 | 80 | 115. | 115. | 115. | 115. |
| E | 59 | 72 | 84.5 | 97.5 | 111 | 127 | 136 | 156, 5 | 169 | 190, 5 | 213 | 251 | 298.5 | 371 | 435 |
| F | 69 | 85 | 102 | 115. | 127 | 145 | 157 | 177 | 196 | 220.5 | 245 | 298.5 | 330 | 405 | 486. |
| G | 29 | 36 | 42.5 | 49.5 | 56 | 64 | El 69, 5 | 80 | 88 | 99 | 110 | 131 | 163.5 | 206 | 245 |
| H | 41.5 | 47 | 52 | 56.8 | 67 | 77 | 82 | El 91, 5 | 99 | 105 | 112 | 131 | 166 | 207 | 252 |
| Jmin | 12 | 16 | 16 | 19 | 19 | 24 | 24 | 29 | 29 | 38 | 38 | 38 | 48 | 55 | 55 |
| Un | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 130 | 130 | 130 | 130 | 130 | 130 |
| M | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Φ01 | 42 | 50 | 50 | 50 | 70 | 70 | 70 | 102 | 102 | 140 | 140 | 165 | 165 | 165 | 245 |
| Φ0 | - | - | 70 | 70 | 102 | 102 | 102 | 125 | 125 | - | - | - | - | - | - |
| P1. | 4-M6 | 4-M6 | 4-M6 | 4-M6 | 4-M8 | 4-M8 | 4-M8 | 4-M10 | 4-M10 | 4-M16 | 4-M16 | 4-M20 | 4-M20 | 4-M20 | 8-M16 |
| P | - | - | 4-M8 | 4-M8 | 4-M10 | 4-M10 | 4-M10 | 4-M12 | 4-M12 | - | - | - | - | - | - |
| Q | 11 | 14 | 14 | 17 | 17 | 22 | 22 | 27 | 27 | 36 | 36 | 36 | 46 | 55 | 55 |
| V | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 40 | 40 | 40 | 40 |
| W | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 45 | 45 | 45 | 45 |
| Y. | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M5×8 | M6×10 | M6×10 | M6×10 | M6×10 |
| Z | 1/8 pulg. | 1/8 pulg. | 1/8 pulg. | 1/8 pulg. | 1/4 pulg. | 1/4 pulg. | 1/4 pulg. | 1/4 pulg. | 1/4 pulg. | 1/4 pulg. | 1/4 pulg. | 3/8" | 1/2 pulg. | 1/2 pulg. | 1/2 pulg. |
Q: ¿Eres empresa comercial o el fabricante?
R: Estamos fábrica ubicada en Tianjin, China.
P: ¿Cuál es su gama de productos?
Una válvula de mariposa: Producimos, válvula de compuerta válvula de retención, y el tamiz, el agua de la válvula de control y otros accesorios tubos.
P: ¿Cuál es la ejecución estándar?
R: ISO/ANSI/DIN/JIS/EN/GOST/como estándar.
P: ¿Cuál es su producto fuerte?
Una línea central: La válvula de mariposa, excéntrico la válvula de mariposa, Resistente asiento válvula de compuerta, y de mayor tamaño a DN3200.
P: ¿Cuál es su hora de entrega?
R: Generalmente es de 10 días si la mercancía en stock. O es de 35 días si las mercancías no están en stock, es según cantidad.
P: ¿proporcionar ejemplos? Es libre o extra?
R: Sí, podríamos ofrecer la muestra de gratis, pero no pagar el costo de flete.
P: ¿Cuál es su condiciones de pago?
R: El pago< =10000USD, el 100% por adelantado. El pago> =10000USD, el 30% T/T de antemano, balance antes del envío.
