Información Básica.
No. de Modelo.
AT
Material
Acero inoxidable
personalizado
personalizado
Estructura
Piñón y cremallera
Paquete de Transporte
Pallet, Plywood Case
Especificación
AT32~AT400
Marca Comercial
ZhiTai
Origen
Zhejiang
Código del HS
8412390090
Capacidad de Producción
11000pieces/Month
Descripción de Producto
Aleación de aluminio de doble acción / simple acción / retorno por resorte neumático Actuador
Suma: EN el nuevo actuador neumático cremallera y piñón es fabricado por Zhitai Valve Co., Ltd., combinado con la última tecnología en el país y en el extranjero. Gracias al diseño tridimensional CAD innovador y optimizado, tiene un aspecto atractivo y compacto y un modelo de módem; la aplicación de nuevos materiales y procesos permite una calidad y un rendimiento más fiables de los productos; es más económico, con modelos con diversas especificaciones; el producto está en completa consistencia con las nuevas especificaciones técnicas estándar internacionales, y por lo tanto puede satisfacer las necesidades actuales y futuras.
Componentes:
Características:
1.el diseño de la estructura simétrica de doble pistón de cremallera y piñón permite una acción rápida y estable, alta precisión, alta potencia de salida, así como la rotación inversa simplemente cambiando la posición de instalación del pistón.
2.el cilindro de aleación de aluminio extruido de alta calidad, el diámetro interior procesado por centro de mecanizado de precisión y la superficie extemal anodizada dura de (oxidación anódica + recubrimiento de Teflon en circunstancias especiales) permiten una mayor vida útil y un bajo coeficiente de fricción.
3.el diseño integrado permite que todos los modelos de actuadores de doble acción y actuadores de acción única tengan el mismo cilindro y tapa de extremo, lo que lo hace conveniente para cambiar el modo de acción mediante el montaje de muelles o desmontaje de muelles.
4.el conjunto de resorte seguro de precarga combinado es seguro y conveniente para montar o retirar resortes tanto en el proceso de instalación como en el lugar de operación.
5.los dos tornillos de ajuste independientes del lado externo, que están diseñados para el actuador instalado en la válvula, permiten un ajuste preciso y cómodo de la posición DE APERTURA o CIERRE de la válvula.
6.el indicador de posición multifuncional es capaz de ser indicado en el lugar o en el lugar; además, su ranura, consistente con los estándares VID/VIE3845 y NAMUR, permite la instalación y salida de todos los accesorios, como la caja de interruptor de final de carrera, el posicionador eléctrico y el sensor de posición.
7.la interfaz de la fuente de gas, en línea con la norma NRMAR, es capaz de instalar directamente la válvula de solenoide estándar NUMAR.
8.el casquillo compuesto de la cremallera y el anillo guía del pistón en la parte posterior de la cremallera, así como el cojinete del eje de salida, etc. están diseñados para evitar la fricción metal-metal y aumentar la lubricación, para permitir una baja fricción y una larga vida útil.
9. Todos los sujetadores están hechos de acero inoxidable, para permitir una resistencia a la corrosión a largo plazo.
10.las piezas de conexión están en línea con las nuevas normas internacionales ISO5211 y DIN3337 (F03-F25), para permitir el intercambio y el uso común.
Principio de funcionamiento: 2.el cilindro de aleación de aluminio extruido de alta calidad, el diámetro interior procesado por centro de mecanizado de precisión y la superficie extemal anodizada dura de (oxidación anódica + recubrimiento de Teflon en circunstancias especiales) permiten una mayor vida útil y un bajo coeficiente de fricción.
3.el diseño integrado permite que todos los modelos de actuadores de doble acción y actuadores de acción única tengan el mismo cilindro y tapa de extremo, lo que lo hace conveniente para cambiar el modo de acción mediante el montaje de muelles o desmontaje de muelles.
4.el conjunto de resorte seguro de precarga combinado es seguro y conveniente para montar o retirar resortes tanto en el proceso de instalación como en el lugar de operación.
5.los dos tornillos de ajuste independientes del lado externo, que están diseñados para el actuador instalado en la válvula, permiten un ajuste preciso y cómodo de la posición DE APERTURA o CIERRE de la válvula.
6.el indicador de posición multifuncional es capaz de ser indicado en el lugar o en el lugar; además, su ranura, consistente con los estándares VID/VIE3845 y NAMUR, permite la instalación y salida de todos los accesorios, como la caja de interruptor de final de carrera, el posicionador eléctrico y el sensor de posición.
7.la interfaz de la fuente de gas, en línea con la norma NRMAR, es capaz de instalar directamente la válvula de solenoide estándar NUMAR.
8.el casquillo compuesto de la cremallera y el anillo guía del pistón en la parte posterior de la cremallera, así como el cojinete del eje de salida, etc. están diseñados para evitar la fricción metal-metal y aumentar la lubricación, para permitir una baja fricción y una larga vida útil.
9. Todos los sujetadores están hechos de acero inoxidable, para permitir una resistencia a la corrosión a largo plazo.
10.las piezas de conexión están en línea con las nuevas normas internacionales ISO5211 y DIN3337 (F03-F25), para permitir el intercambio y el uso común.

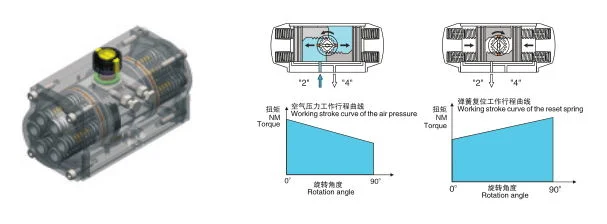

Principio de funcionamiento del modelo de doble acción DR
Cuando la presión de suministro de aire entra en la cámara intermedia entre dos pistones del cilindro desde el puerto de gas (2), se separarán dos pistones y se desplazarán hacia ambos extremos del cilindro respectivamente; el aire en la cámara de aire en ambos extremos se separará de la lumbrera de gas (4), y dos bastidores de pistón impulsarán el eje de salida (engranaje) para girar hacia la izquierda. Por el contrario, cuando la presión de suministro de aire entra en la cámara de aire en ambos extremos desde el puerto de gas (4). A hará que dos pistones se muevan hacia el centro del cilindro; El aire en la cámara media se descargará del puerto de gas (2) y dos bastidores de pistón impulsarán el eje de salida (engranaje) para girar en sentido horario (si el pistón está fijado en sentido opuesto, el eje de salida girará de forma inversa y se convertirá en el modelo DL de doble acción de rotación inversa.
Principio de funcionamiento del modelo de acción única SC(SO)
Cuando la presión de suministro de aire entra en la cámara intermedia entre dos pistones del cilindro, se separarán dos pistones y se desplazarán hacia ambos extremos del cilindro y comprimirán los muelles en ambos extremos; el aire en la cámara de aire en ambos extremos se descargará del puerto de gas (4); dos bastidores de pistón impulsarán el eje de salida (engranaje) para girar hacia la izquierda. Cuando la presión de suministro de aire es conmutada por la válvula de solenoide, dos pistones del cilindro se moverán hacia el pari central, bajo la presión de los muelles, y el aire en la cámara intermedia se descargará del puerto de aire (2); Dos bastidores de pistón impulsarán el eje de salida (engranaje) para girar en sentido horario (si el pistón está fijado en sentido opuesto, el eje de salida girará en sentido opuesto cuando se restablezca el resorte, y se convertirá en rotación inversa de acción única PARA el modelo.
Componentes de resorte:
Par de salida de doble acción DR (Nm)
Par de salida de acción simple SC (Nm)
Datos del actuador
Dimensión de apariencia y conexión
Introducción a la empresa:
Zhitai Valve Co., Ltd es miembro de la Asociación de válvulas del Distrito de Longwan, está ubicado en la Zona Industrial Central de Longwan, Wenzhou City. Es una empresa tecnológica profesional integrada con el desarrollo, fabricación, ventas y servicios de post-venta de actuadores de válvulas y válvulas autocontroladas. Actualmente, nuestros principales productos incluyen: Actuadores neumáticos, válvulas neumáticas y válvulas de control neumático; actuadores eléctricos, válvulas eléctricas y válvulas de control eléctrico; productos de control automático. Nuestros productos se aplican ampliamente en gas natural, electricidad, petróleo, química, metalúrgica, construcción, farmacia, papel, impresión y muerte. Los actuadores y válvulas de la serie Zhitai son la mejor opción para la ingeniería de control automático de fluidos y la fabricación de equipos. Damos la bienvenida a los clientes de casa y abrogamos visitarnos para la supervisión, la comunicación y la cooperación. Es un gran honor para nosotros cooperar con usted.
