Información Básica.
No. de Modelo.
B-Series
par de salida
3nm~13024nm
temperatura de trabajo
-40~+80/-20~+80/-20~+150
tipo de acción
doble acción/simple acción
color
Grey/Blue/Black/Customized
tipo de trazo
giratorio
tratamiento
anodizado duro
tipo de conexión
G/NPT/BSPP
tipo de orificio del eje
Double Square/Double D/Keyway
tipo de proveedor
fabricante/fábrica
Paquete de Transporte
Carton or Wooden Box
Especificación
CE, ATEX, SIL, ISO9001
Marca Comercial
ALPHA
Origen
Wuxi Jiangsu China
Código del HS
84123900
Capacidad de Producción
300000 PCS/Year
Descripción de Producto
Actuador neumático de la serie B
- Extrusión de aluminio (ASTM 6005) el bloque de cilindros, fina la molienda y el acabado de la superficie interior anti-corrosión, la avanzada tecnología aplicada, tanto internamente como externamente. El cilindro tiene un bajo coeficiente de fricción, larga vida útil, y una fuerte resistencia a la corrosión.
- Pistón de doble cremallera y piñón diseño, estructura compacta, simétrica posición de instalación, fácil de cambiar el eje de salida de la rotación, larga vida útil, y la rápida acción.
- La parte posterior del bastidor del pistón está equipada con cojinetes compuestos y los anillos de guía, que proporcionar información precisa el movimiento, los pequeños, y coeficiente de fricción prolongar su vida útil.
- Chapado en primavera, con precargado combinada larga vida útil.
- Engranajes de alta precisión y la cremallera, el engranaje de la pequeña distancia, alta precisión, y de gran potencia de salida.
- Remaches de acero inoxidable, caja fuerte y hermoso, fuerte resistencia a la corrosión.
- Las dimensiones de acuerdo con las especificaciones internacionales:
El eje de salida de la ranura y el orificio de tornillo; el tamaño del orificio de montaje superior cumple con el estándar de Namur.
El tamaño de la interfaz de la fuente de aire cumple con el estándar de Namur.
El tamaño de la parte inferior del orificio de fijación cumple con ISO5211 y DIN3337 estándares,
Conveniente instalar accesorios como válvulas de solenoide e interruptores de límite.
El cilindro
Ø Ø 32, 45 de Ø 52, Ø 63, de Ø 75, Ø 83, Ø 92 Ø Ø 105, 125 de Ø 140,Ø Ø 160, 190, 210, Ø Ø Ø 240, 270, Ø Ø 300, 350, de Ø 400
El par de salida
| Tipo de acción | El par mínimo | Par máximo |
| Doble efecto(DA) | 3Nm | 13024Nm |
| Acción simple(SR) | 3Nm | 4199nm |
Catálogo de productos

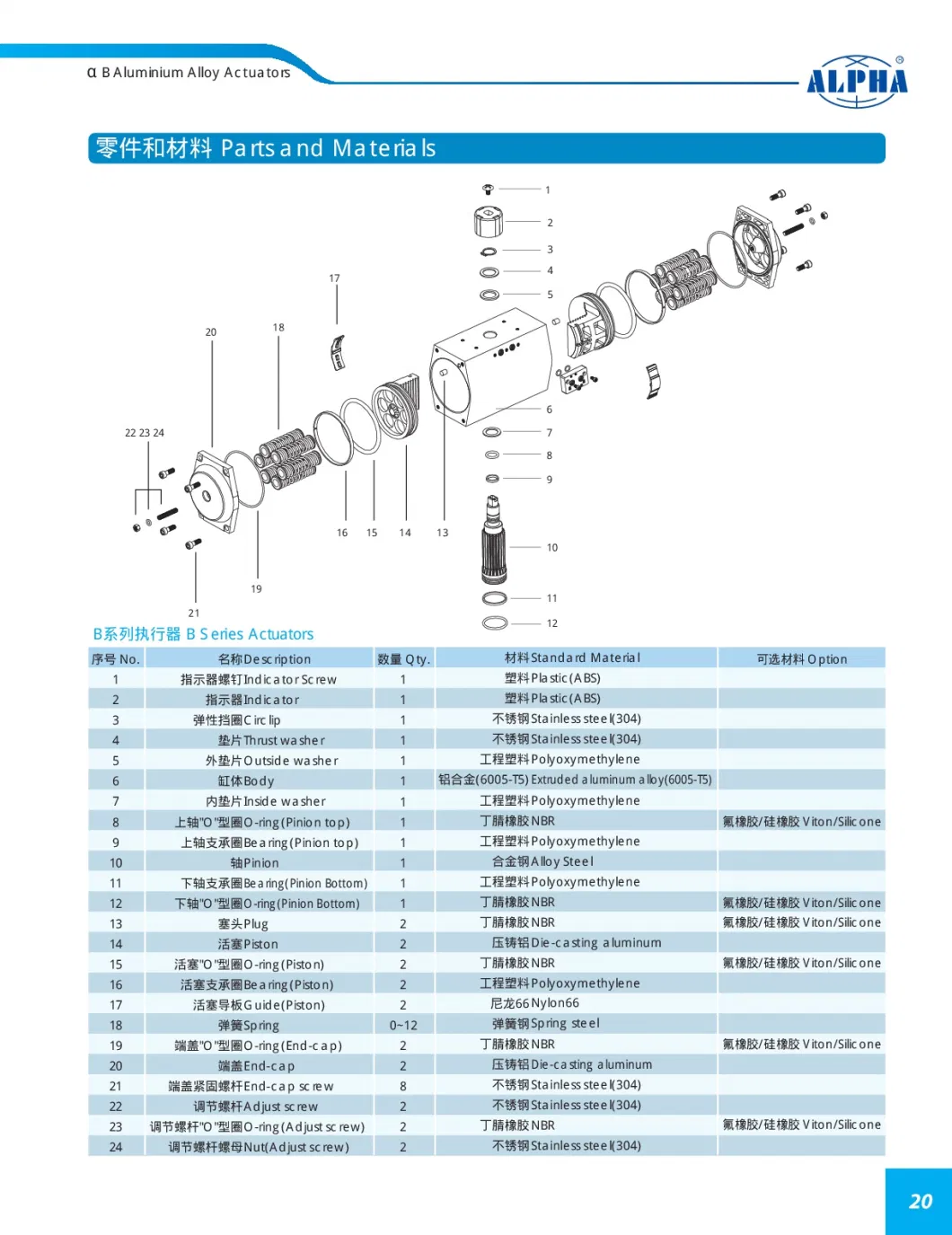

(1)Material

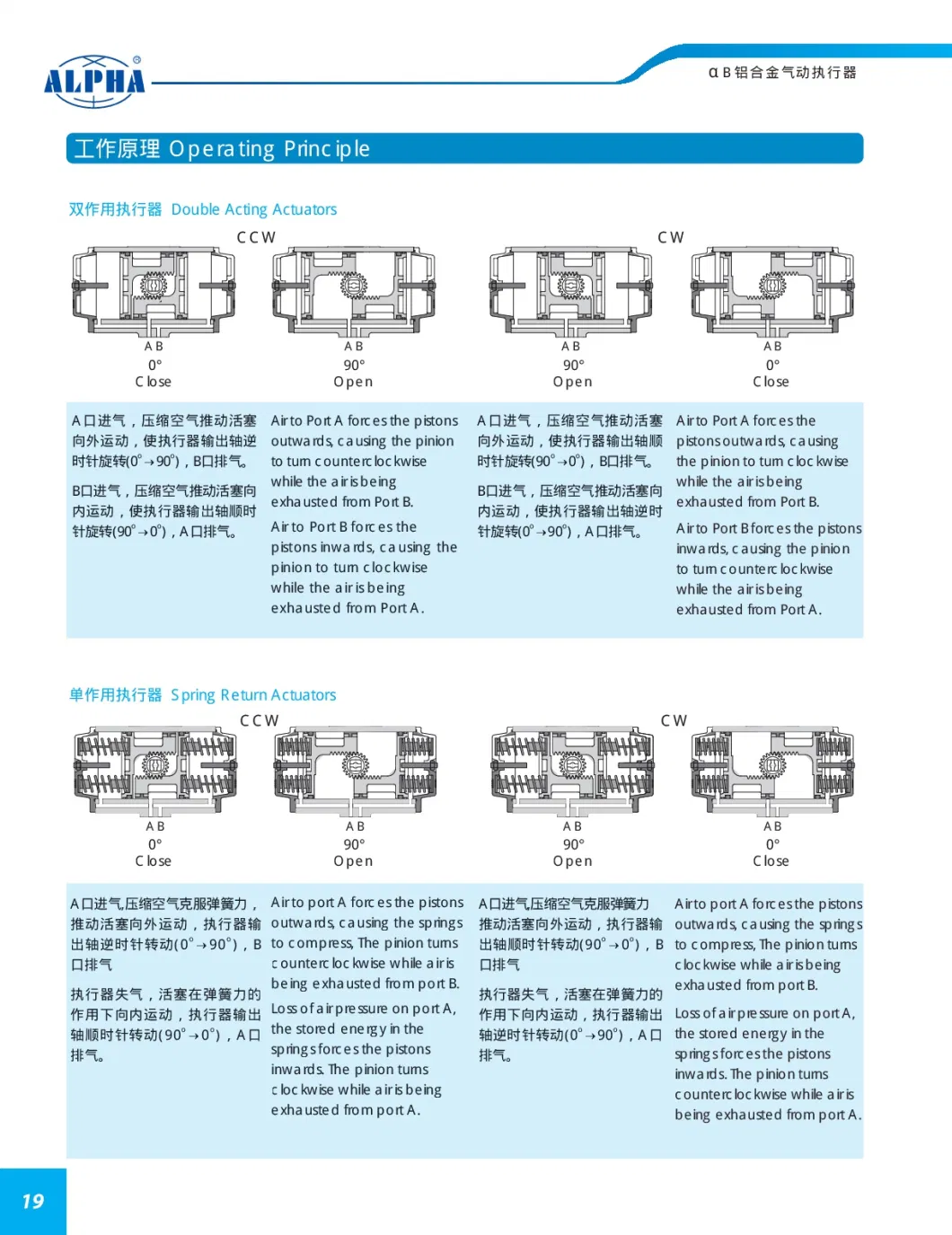

(2)El principio de funcionamiento.
(3)El par de doble acción
(4)La dimensión
(5) Las especificaciones
1. Certificado de ISO y CE
2. Control de calidad estrictamente
3. Buena calidad a un precio favorable
4. Un excelente servicio post-
5. Rápido tiempo de entrega
| Material | Aleación de aluminio extruido |
| Ángulo de rotación | 0~90 ±5° grado |
| La estructura | Actuador giratorio de piñón y cremallera |
| La presión de trabajo | Barra 2~8 |
| Tratamiento de superficie | Anodizado duro |
| La temperatura de trabajo | La temperatura normal: -20ºC(-4°F) ~ 80ºC (+176°F). -15ºC de temperatura alta:(+5°F) ~ 150ºC (+302°F). La baja temperatura: -40°C (-104°F) ~ 80ºC (+176°F). |
| La Unión | ISO5211, NAMUR y DIN3337 |

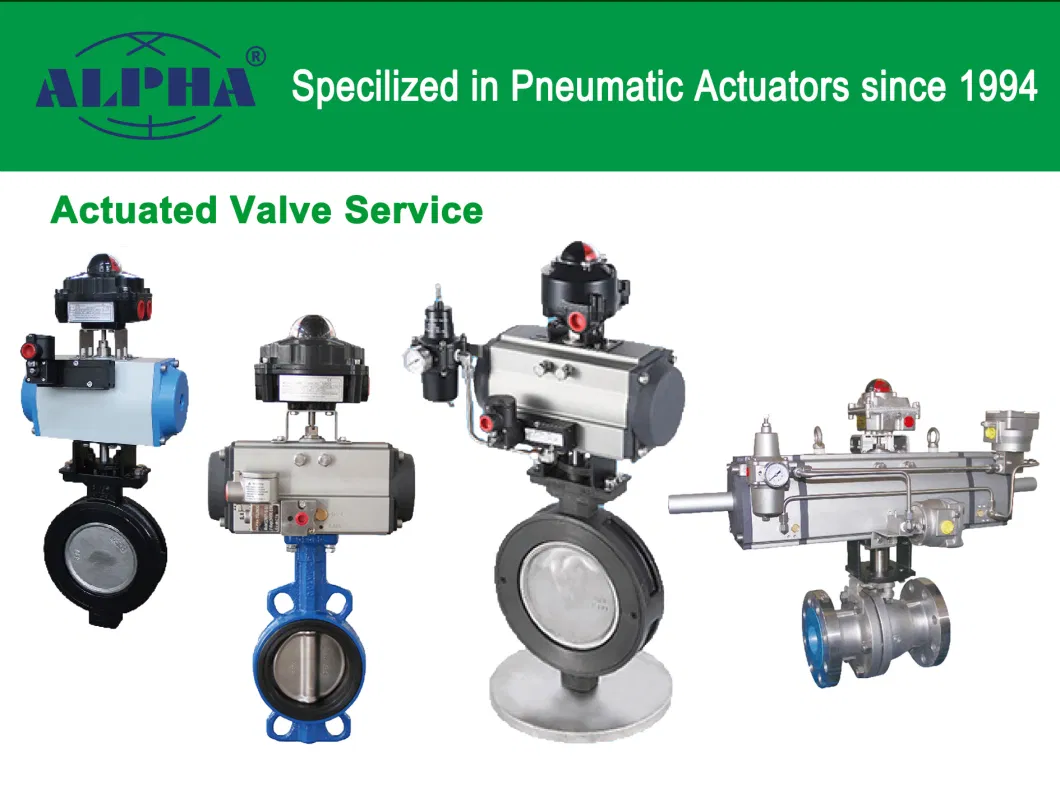

| Aplicación | Válvula de bola, la válvula de mariposa, y la máquina rotativa |
| Taza Color | Gris, negro, celeste, azul oscuro, rojo, naranja |
