Información Básica.
No. de Modelo.
DQW
entorno de trabajo
el tipo común se utiliza en los lugares sin inf
grado de protección
ip65/67 (ip 68 para pedidos especiales)
disposiciones de trabajo para el motor
el tiempo de funcionamiento es 10min. grado f de aislamiento.
revestimiento anticorrosivo
barniz de estovado a alta temperatura
velocidad
18rpm 24rpm 36rpm 48rpm
material del cuerpo
aluminio fundido
medios
petróleo, gas, agua
válvula opcional
válvula de compuerta, válvula de globo
tipo de conexión
tipo de par, tipo de turst
tipo de actuador
multivuelta 0-360 grados
protocol. opcional
modbus
Paquete de Transporte
Wooden Case
Especificación
200Kg
Marca Comercial
FRY
Origen
Tianjin, China
Código del HS
850151
Capacidad de Producción
10000 Piece/Month
Descripción de Producto

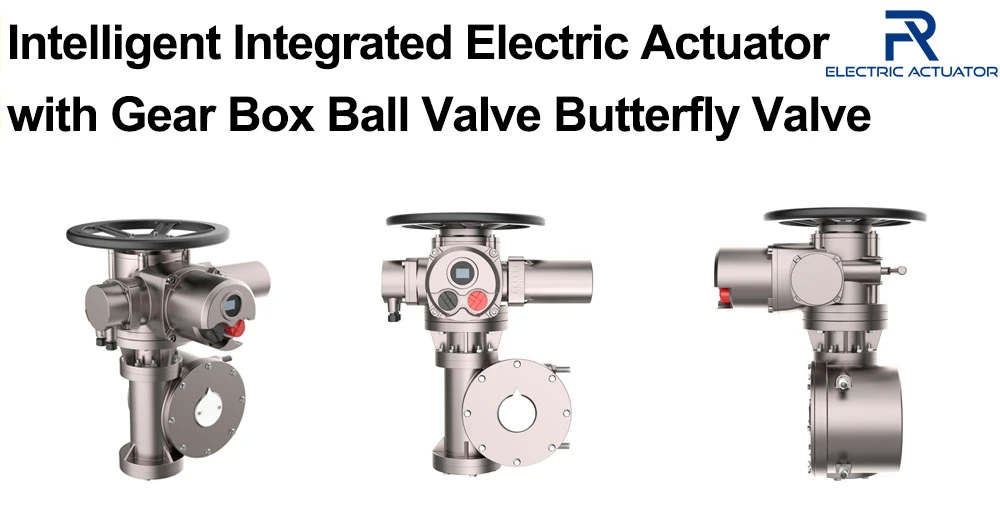

DZW DQW exterior de la serie, la válvula actuador eléctrico es el dispositivo de conducción eléctrica de la válvula, se utiliza para controlar la apertura y cierre de la válvula. La serie DZW multivuelta actuador eléctrico es adecuado para la válvula de globo, válvula de mariposa, válvulas de diafragma, DQW DJW, parte de vuelta actuador eléctrico es un producto derivado de la DZW producto, que es adecuado para las válvulas de mariposa, válvulas de bola y amortiguadores. Puede actuar de forma precisa según instrucciones de control, y es un dispositivo de conducción indispensable para el control remoto, control centralizado y control automático de las distintas válvulas y amortiguadores.Esta serie de productos no sólo son utilizados en las centrales, sino también en la petroquímica, la metalurgia, servicios públicos, etc.
1. Alimentación: el motor es de tres fases AC380V 50 Hz. El control es una sola fase AC 220V 50Hz, fuente de alimentación opcional: AC220~66050.60V, Hz (debe ser explicada durante el pedido).
2. La temperatura ambiente: -20~+60ºC;Opcional temperatura:-40~70ºC.
3. Humedad relativa: no mayor de 95% (a 25 ºC).
4. El ambiente de trabajo: El tipo común se utiliza en los lugares sin inflamables, explosivos y un fuerte corrosivo medio; el entorno de uso de productos a prueba de fuego (ExdIIBT4) se utilizan en la mezcla de gases explosivos de la IIA, IIB grados, T1-T4 de grupos.
5. Grado de protección: IP65/67 (IP 68 para pedidos especiales).
6. Las disposiciones de trabajo para el motor: el tiempo de funcionamiento nominal es de 10min. Grado F de aislamiento.
7. Revestimiento anticorrosión: alta temperatura stoving barniz.
Nota: DJW es el modelo coincide con el amortiguador.
Se puede personalizar el color del actuador
Tipo de control puede ser personalizado
1. Alimentación: el motor es de tres fases AC380V 50 Hz. El control es una sola fase AC 220V 50Hz, fuente de alimentación opcional: AC220~66050.60V, Hz (debe ser explicada durante el pedido).
2. La temperatura ambiente: -20~+60ºC;Opcional temperatura:-40~70ºC.
3. Humedad relativa: no mayor de 95% (a 25 ºC).
4. El ambiente de trabajo: El tipo común se utiliza en los lugares sin inflamables, explosivos y un fuerte corrosivo medio; el entorno de uso de productos a prueba de fuego (ExdIIBT4) se utilizan en la mezcla de gases explosivos de la IIA, IIB grados, T1-T4 de grupos.
5. Grado de protección: IP65/67 (IP 68 para pedidos especiales).
6. Las disposiciones de trabajo para el motor: el tiempo de funcionamiento nominal es de 10min. Grado F de aislamiento.
7. Revestimiento anticorrosión: alta temperatura stoving barniz.
El modelo | Par nominal (N.m) | El máximo control Par (N.m) | La velocidad de salida (R/min). | Total de 90° el tiempo de viaje (S) | La relación de velocidad manual | La potencia del motor (Kw). | Tipo de construcción | |
DQW DJW | 10 | 100 | 150 | 1/3 | 47 | 56:1 | 0.12 | DZW5+JW80B |
DQW DJW | 20 | 200 | 300 | |||||
DQW DJW | 30 | 300 | 450 | |||||
DQW DJW | 60 | 600 | 900 | |||||
DQW DJW | 120 | 1200 | 1800 | 3/7, 9/14 | 35,23 | 56:1 | 0.25 | DZW10A+JW100B |
DQW DJW | 250 | 250 | 3000 | 3/7, 9/14 | 35,23 | 56:1 | 0.25,0.37 | DZW15A+JW125B |
DQW DJW | 330 | 3300 | 4000 | 3/7, 9/14 | 35,23 | 56:1 | 0.37,0.55 | DZW20A+JW125B |
DQW DJW | 500 | 5000 | 6000 | 3/7 | 35 | 56:1 | 0.55 | DZW30A+JW160B |
DQW DJW | 700 | 7000 | 8000 | 3/7, 9/14 | 35,23 | 56:1 | 1.1,1.5 | DZW45A+JW160B |
DQW DJW | 1000 | 10000. | 12000 | 3/7, 9/14 | 35,23 | 54:1 | 1.1,1.5 | DZW60A+JW200B |
DQW DJW | 1300 | 13000 | 16000 | 3/7, 9/14 | 35,23 | 54:1 | 2.2,3 | DZW90A+JW200B |
DQW DJW | 2000 | 20000 | 24000 | 3/7, 9/14 | 35,23 | 58:1 | 2.2,3 | DZW90+JW250B |
DQW DJW | 3000 | 30000 | 36000 | 3/7 | 35 | 58:1 | 3 | DZW120+JW250B |
DQW DJW | 4000 | 40000 | 48000 | 3/7 | 35 | 1400:1 | 5.5 | DZW250+JW315B |
DQW DJW | 6000 | 60000 | 72000 | 1/3 | 47 | 747:1 | 7.5 | DZW350+JW315B |
DQW DJW | 8000 | 80000 | 96000 | 3/10 | 50 | 798:1 | 10 | DZW500+JW380 |
Nota: DJW es el modelo coincide con el amortiguador.

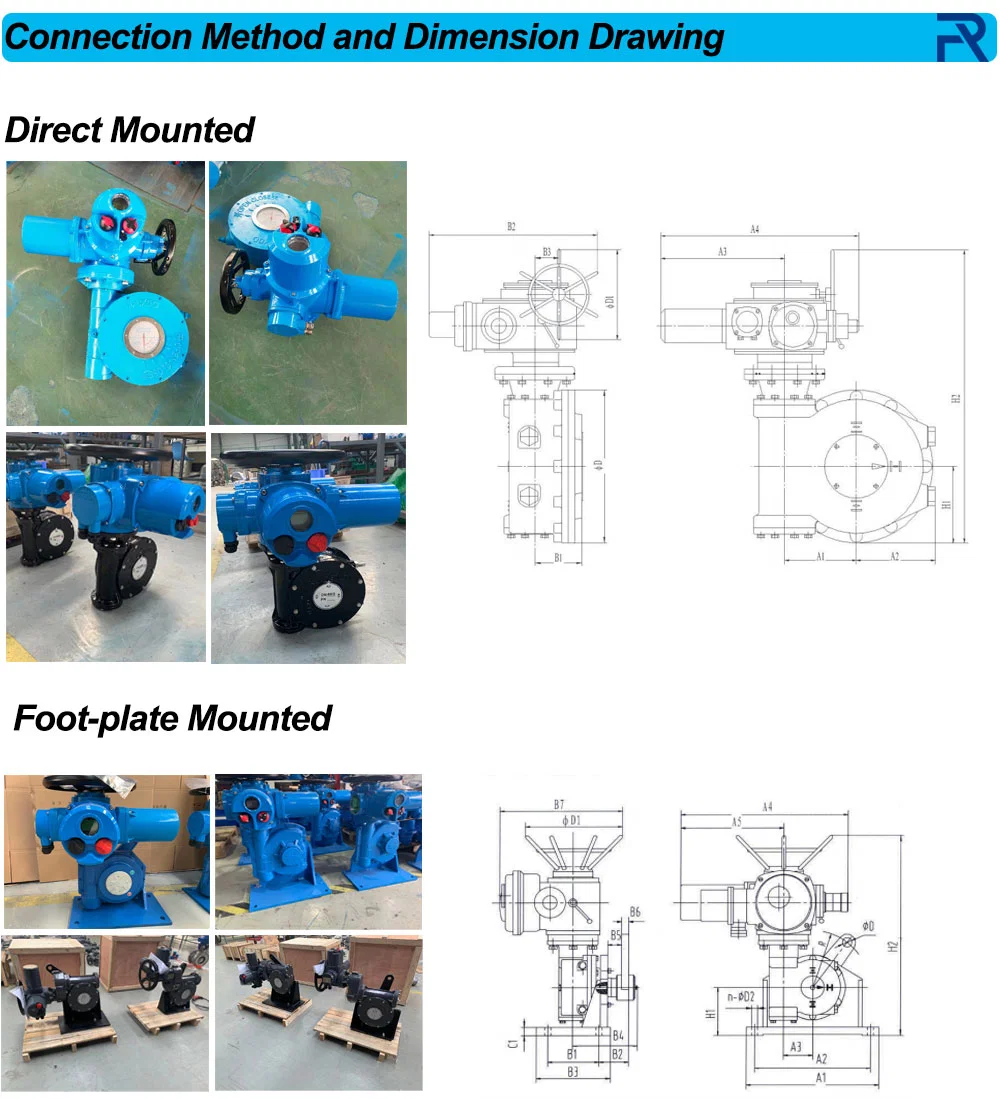

El modelo | A1 | A2 | A3 | A4 | B1 | B2 | ØD | ØD1 | H1 | H2 |
DQW10 | 80 | 98 | 289 | 570 | 86 | 321 | 196 | 250 | 110 | 526 |
DQW20 | ||||||||||
DQW30 | ||||||||||
DQW60 | ||||||||||
DQW120. | 100 | 115. | 371 | 590 | 102 | 425 | 230 | 365 | 126 | 638 |
DQW250 | 125 | 150 | 371 | 590 | 120 | 425 | 300 | 365 | 160 | 704 |
DQW330 | ||||||||||
DQW500 | 160 | 195 | 371 | 590 | 115. | 425 | 358 | 365 | 197 | 770 |
DQW700 | 160 | 195 | 515 | 810 | 115. | 516 | 358 | 470 | 197 | 855 |
DQW1000. | 200 | 248 | 515 | 810 | 135 | 516 | 430 | 470 | 215 | 895 |
DQW1300 | 200 | 248 | 540 | 830 | 135 | 660. | 430 | 550 | 215 | 930 |
DQW2000 | 250 | 292 | 540 | 830 | 170 | 660. | 540 | 550 | 270 | 1095 |
DQW3000. | 250 | 292 | 540 | 830 | 170 | 660. | 540 | 550 | 270 | 1095 |
Tipo de control puede ser personalizado
El modelo | D1 | D2 | D3 | N-D4 | D5 | D6 (Máx.). | H | H1 | H2 | H3 | K | B | Α | Comentarios |
DQW10 | 125 | 70 | 102 | 4-M10 | 30 | 20 | 15 | 3 | 1 | 40 | 22.3 | 5 | 90° | Single Bond |
DQW20 | ||||||||||||||
DQW30 | ||||||||||||||
DQW60 | 150 | 85 | 125 | 4-M12 | 75 | 50 | 18 | 3 | 5 | 55 | 57.6 | 14 | 90° | Doble enlace |
DQW120. | 175 | 100 | 140 | 4-M16 | 91 | 60 | 25 | 4 | 5 | 75 | 68.8 | 18 | 90° | Doble enlace |
DQW250 | 210 | 130 | 165 | 4-M20 | 113 | 70 | 30 | 3 | 5 | 100 | 79.8 | 20 | 90° | Doble enlace |
DQW330 | ||||||||||||||
DQW500 | 300 | 200 | 254 | 8-M16 | 137 | 80 | 24 | 3 | 5 | 110 | 90.8 | 22 | 45° | Doble enlace |
DQW700 | ||||||||||||||
DQW1000. | 350 | 230 | 298 | 8-M20 | 161 | 110 | 30 | 4 | 4 | 120 | 122.8 | 28 | 45° | Doble enlace |
DQW1300 | ||||||||||||||
DQW2000 | 415 | 260 | 356 | 8-M30 | 200 | 140 | 45 | 4 | 5 | 160 | 156.8 | 36 | 45° | Doble enlace |
DQW3000. | ||||||||||||||
DQW4000 | 475 | 300 | 406 | 8-M36 | 234 | 160 | 54 | 5 | 5 | 180 | 178.8 | 40 | 45° | Doble enlace |
DQW6000 |
Q1.Cómo acerca de su precio?
Aunque la alta calidad, pero el precio es variar favorable.
La Q2. ¿Cuál es su MOQ?R: El 1 de PC.
La Q3. ¿Cuál es la hora de entrega?
R: es de aproximadamente 1-7 días después de recibir el pago.
Q4. Cómo hacer el pago?
R: Aceptamos T/T, Paypal, Ali garantía comercial,etc.
Q5. ¿Tienes productos en stock?
R: Sí, algunas cepas pueden ser enviadas dentro de 3 días.
P6. ¿Probar todos sus bienes antes de la entrega?
R: Sí, todos los productos están totalmente inspeccionados antes de la entrega.
Q7. ¿Cuál es la garantía?
R: Nuestra garantía es de un año. Después de recibir la mercancía, si encuentra un defecto de productos, acaba de tomar fotos o vídeos a enviarnos. Vamos a volver a hacer para re-fondo a los clientes una vez confirmamos que es nuestra responsabilidad.
