Información Básica.
Descripción de Producto
Válvula de mariposa accionada por engranaje de tipo brida excéntrica doble, con asiento elástico Agua y aire
Especificaciones técnicas:
Diseño de válvulas: BS EN593/BS5155/API609/DIN3354
Cara a cara: ISO 5752-20/BS EN558-20/API609
PERFORACIÓN DE BRIDAS: ASME B16,1 CLASS125/ASME B16,5 CL150/ASME B16,47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Prueba hidráulica: EN12266-1/API 598/ISO5208/JIS B2003
Presión de prueba de la carcasa: 24 bar/15 bar
Presión de prueba de sellado: 17,6 bar/11 bar
Lista de materiales:
Cuerpo:- HIERRO FUNDIDO: ASTM A126 CL.B/ DIN1691 GG25
- Hierro dúctil: ASTM A536 60-40-18/ DIN1693 GGG40
- Acero al carbono: ASTM A216 WCB
- Acero inoxidable: ASTM A351 CF8/CF8M
- Bronce AL-Bronce: ASTM B148 C954
- Hierro dúctil: ASTM A536 60-40-18/ DIN1693 GGG40
- Acero al carbono: ASTM A216 WCB
- Acero inoxidable: ASTM A351 CF8/CF8M
- Bronce AL-Bronce: ASTM B148 C954
- Revestimiento: Niquelado/epoxi/EPDM/VITON/Nylon
- Acero inoxidable: ASTM A182 304/316/410
- Aleación: Monel K500
- Elastómero temperatura de trabajo
- EPDM -45ºC-135ºC.
- NBR -10ºC-80ºC.
- VITON -20ºC-150ºC.
- PTFE -10ºC-150ºC.
PIN:
- Acero inoxidable: ASTM A182 304/316/410
- Aleación: Monel K500
Algunos clientes finales
Ventajas de una válvula de mariposa
Las válvulas de mariposa son similares a las válvulas de bola, pero tienen más ventajas. Se abren y cierran muy rápidamente cuando se accionan neumáticamente. El disco es más ligero que una bola, y las válvulas requieren menos apoyo estructural que una válvula de bola de diámetro comparable. Las válvulas de mariposa son muy precisas, lo que las hace ventajosas en aplicaciones industriales. Son bastante fiables y requieren muy poco mantenimiento.
1. Encendido/apagado fácil y rápido con menos fuerza. Tener menos resistencia a los líquidos y puede ser operado con frecuencia.
2. Estructura simple, tamaño pequeño y dimensión cara a cara corta, que son adecuados para válvulas de diámetro grande.
3. Puede usarse para transmitir barro, se almacenan menos líquidos en las aberturas de la tubería.
4. Larga vida útil. Tras la prueba de decenas de miles de operaciones de apertura/cierre.
5. Las válvulas de mariposa tienen un excelente rendimiento de regulación.
6. Par pequeño. La presión en los discos en los dos lados del husillo es casi igual, causando un par de apriete contrario. Por lo tanto, las válvulas pueden abrirse con menos fuerza.
7. La superficie de sellado está generalmente en medio de caucho o plástico. Así que las válvulas de mariposa pueden estar con buen sellado bajo baja presión.
MOQ
No tenemos ningún MOQ para esta válvula, 1 orden de ajuste también se puede aceptar.
Entrega
Depende de la cantidad del pedido, pero no más de 35-40days después de recibir el pago
| Por mar | Envío de LCL |
| Envío de contenedores | |
| Por aire | Por carga aérea o mensajero para la muestra |
Forma de pago
30% de depósito, el saldo se pagará antes de la carga.

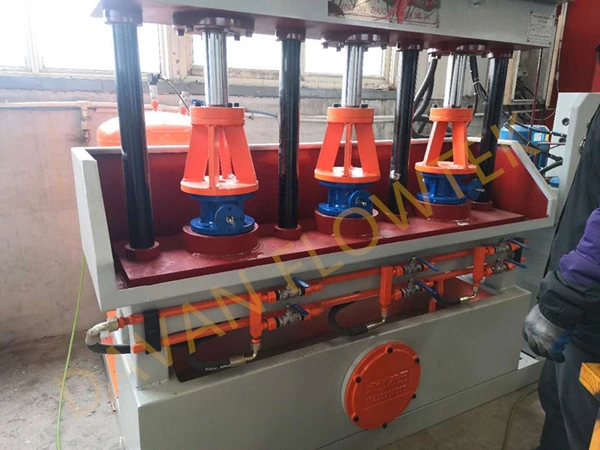

Pruebas hidráulicas
Prometemos pruebas hidráulicas al 100% antes de exportar, con una máquina de pruebas y un recipiente de pruebas (para grandes dimensiones).
Pruebas de la carrocería: Presión de diseño de 1,5*
Prueba de sellado presión de diseño 1,1*
Podemos proporcionar una garantía de 12 meses después de la fecha de envío.

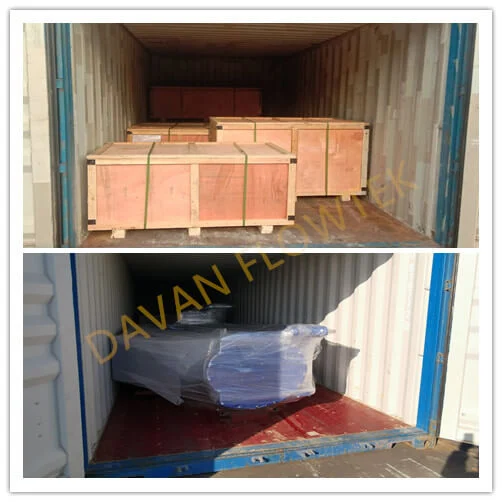

Forma de embalaje
Caja de contrachapado en la exportación estándar, embalaje de plástico de burbuja en el interior
Para grandes dimensiones, usaremos pallet de acero con embalaje de plástico de burbuja fuera
