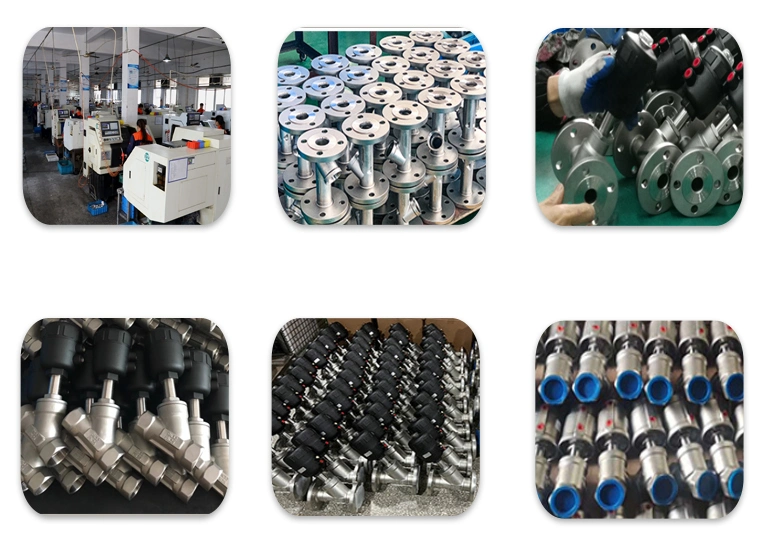

- El proceso de producción
- Pago y entrega
Información Básica.
Descripción de Producto
Las válvulas de asiento de ángulo neumática de 2 vías, las válvulas de pistón accionado neumáticamente. El accionador de pistón proporciona un movimiento lineal para levantar el sello de su asiento. Debido a que el asiento se coloca bajo un ángulo, el flujo es mínimamente obstaculizados en posición abierta, resultando en una excelente tasa de flujo y una baja pérdida de presión. Se utilizan para regular el flujo de líquidos, gases, vapor, vacío e incluso líquidos agresivos. También pueden funcionar con altas temperaturas y alta viscosidad, medios de comunicación, incluso por debajo de cero presiones diferenciales. El robusto diseño hace que las válvulas de asiento de ángulo una opción popular para aplicaciones difíciles y tienen el ciclo de vida muy alto. Pueden utilizarse mediante una acción única o doble efecto de la configuración, que tiene una influencia sobre su nivel de presión.
| La temperatura media | De -10 a +180 ºC |
| La temperatura ambiente | -10 a +60 °C. |
| Max. El rango de presión de trabajo | 1.6 MPa |
| La presión de trabajo | 0,4 a 0,8 MPa |
| Medio de trabajo | El agua, aire, gas, petróleo, vapor, etc |
| Material del cuerpo | Acero inoxidable 304, acero inoxidable 316 |
| El material de sellado | El PTFE |
| El tamaño de puerto | 3/8'''', 1/2, 3/4'' 1'', de 1 1/4'', 1 1/2'' 2'', de 2 1/2'' 3'', 4''. |
| El tamaño del orificio | DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| El tipo de conexión | De rosca, embridado, soldado, el Tri la abrazadera |
| Función | Normalmente cerrado, normalmente abierta |
| Tipo de actuador | Actuador de acero inoxidable, plástico actuador |
| La acción | De acción simple, doble efecto |
| Valor nominal De diámetro | El tamaño | Quick La conexión El tamaño | Actuador | |||
| L | L1 | L2 | H | D | ||
| 15 | 190 | 131.5 | 66.5 | 155 | 50.5 | Φ50 |
| 20 | 186 | 131.5 | 66.5 | 162 | 50.5 | Φ50 |
| 25 | 220 | 140,5 | 82.5 | 186 | 50.5 | Φ63 |
| 32 | 225 | 150.5 | 82.5 | 197 | 50.5 | Φ63 |
| 40 | 245 | 180 | 82.5 | 206 | 64 | Φ63 |
| 50 | 274 | 195 | 102.5 | 227 | 64 | Φ80 |
| Valor nominal De diámetro | El tamaño | Quick La conexión El tamaño | Actuador | |||
| L | L1 | L2 | H | D | ||
| 15 | 190 | 131 | 61.5 | 158 | 50.5 | Φ50 |
| 20 | 193 | 130.5 | 61.5 | 166 | 50.5 | Φ50 |
| 25 | 214 | 140,5 | 75.5 | 183 | 50.5 | Φ63 |
| 32 | 220 | 150 | 75.5 | 191 | 50.5 | Φ63 |
| 40 | 238 | 180 | 75.5 | 196 | 64 | Φ63 |
| 50 | 256 | 195.5 | 75.5 | 210 | 64 | Φ80 |
