Información Básica.
Descripción de Producto
Válvulas de asiento de ángulo de la neumática de 2 vías son de accionamiento neumático válvulas de pistón. El accionador de pistón proporciona un movimiento lineal para levantar el sello de su asiento. Debido a que el asiento se coloca bajo un ángulo, el flujo es mínimamente obstaculizados en posición abierta, resultando en una excelente tasa de flujo y una baja pérdida de presión. Se utilizan para regular el flujo de líquidos, gases, vapor, vacío e incluso líquidos agresivos. También pueden funcionar con altas temperaturas y alta viscosidad, medios de comunicación, incluso por debajo de cero presiones diferenciales. El robusto diseño hace que las válvulas de asiento de ángulo una opción popular para aplicaciones difíciles y tienen el ciclo de vida muy alto. Pueden utilizarse mediante una acción simple o doble efecto de la configuración, que tiene una influencia sobre su nivel de presión.
| La temperatura media | De -10 a +180°C. |
| La temperatura ambiente | -10 a +60°C. |
| Max. El rango de presión de trabajo | 1.6 MPa |
| La presión de trabajo | 0,4 a 0,8 MPa |
| Medio de trabajo | El agua, aire, gas, petróleo, vapor, etc |
| Material del cuerpo | Acero inoxidable 304, acero inoxidable 316 |
| El material de sellado | El PTFE |
| El tamaño de puerto | 3/8'', 1/2, 3/4'''', 1'', 1 1/4'', 1 1/2'' 2'', de 2 1/2'' 3'', 4''. |
| El tamaño del orificio | DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |

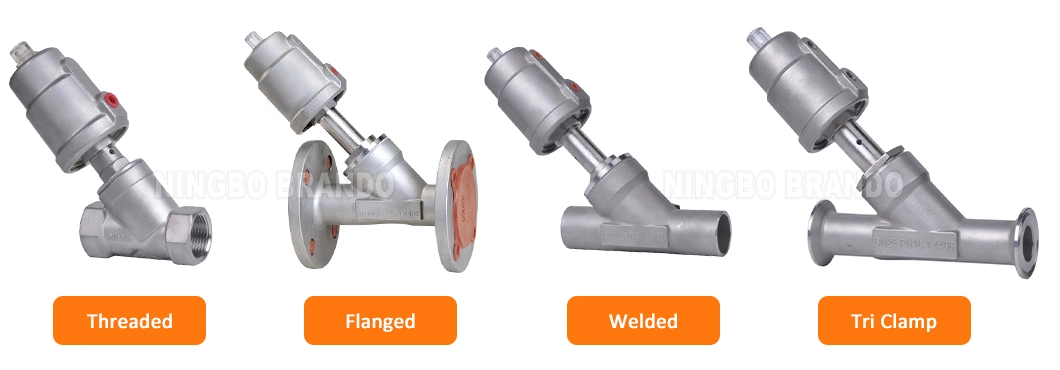

| El tipo de conexión | De rosca, embridado, soldado, el Tri la abrazadera |
| Función | Normalmente cerrado, normalmente abierta |
| Tipo de actuador | Actuador de acero inoxidable, plástico, el actuador |
| La acción | Acción simple, doble efecto |

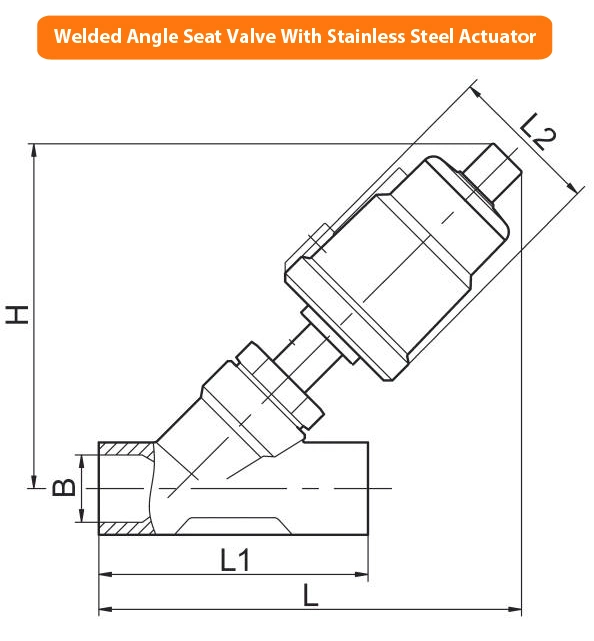

| Tamaño de la DN | El accionador (Mm) | L | L1 | L2 | B | H |
| DN15 | 50 | 190 | 131 | 66.5 | 15.5 | 155 |
| DN20 | 50 | 193 | 131 | 66.5 | 20.5 | 163 |
| DN25 | 63 | 226 | 140 | 82.5 | 26.5 | 195 |
| DN32 | 63 | 230 | 150 | 82.5 | 32 | 199 |
| DN40 | 63 | 248 | 179 | 82.5 | 40 | 209 |
| DN50 | 80 | 280 | 195 | 102.5 | 50 | 234 |
| Tamaño de la DN | El accionador (Mm) | L | L1 | L2 | B | H |
| DN15 | 50 | 193 | 131.5 | 61.5 | 15.5 | 160 |
| DN20 | 50 | 192 | 130 | 61.5 | 20.5 | 163 |
| DN25 | 63 | 217 | 141 | 75.5 | 26.5 | 186 |
| DN32 | 63 | 222 | 150.5 | 75.5 | 32.5 | 194 |
| DN40 | 63 | 238 | 180 | 75.5 | 40.5 | 203 |
| DN50 | 80 | 255 | 195 | 75.5 | 50 | 213 |
