Descripción de Producto
La válvula de control con asiento único tiene una estructura de corte desequilibrada guiada por la parte superior, es una estructura compacta y sencilla, fácil de manejar y mantener que puede usarse en diversas aplicaciones, especialmente bajo presión normal y caída de presión. Las válvulas de este tipo son las más económicas y fiables.
Características:
1. Diseño de acción superior y resistencia a bajo flujo
2. Especialmente adecuado para ocasiones con pequeñas diferencias de presión y puede aplicarse a líquidos y gases sin cavitación con ruido en el rango especificado
3. Pequeño tamaño, ligero, flujo simple con gran capacidad en el cuerpo de la válvula
4. Especialmente adecuado para controlar el flujo medio con sólidos suspendidos y granular. Evite el coking, la unión, y el bloqueo, con el buen control de líquidos y lechadas de alta viscosidad
5. Mediante el uso de materiales especiales (carburo, cerámica, etc.) para el acabado de la válvula y varias tecnologías de tratamiento de superficies (nitruración, tratamiento de endurecimiento), la válvula puede usarse para una variedad de condiciones duras
6. El tapón con diseño preciso hace que el flujo de la válvula sea casi perfecto igual por ciento y lineal de modo que la válvula tenga una función de control de alta precisión y alto rendimiento
Ventajas:
1. Alto rendimiento de sellado, rentable
2. La conexión sin tuberías puede usarse para el actuador y el posicionador, con instalación de alta velocidad, alta fiabilidad y pequeño espacio de instalación. Puede estar equipado con un actuador de diafragma neumático multimuelle o mecanismo eléctrico
3. La extracción e instalación del cuerpo de la válvula y el guarnecido es sencilla y esto facilita la detección y el mantenimiento futuros
4. Se mejora la comunalidad de las piezas y se reduce el coste de fabricación y mantenimiento del producto gracias al diseño modular del guarnecido de la válvula.

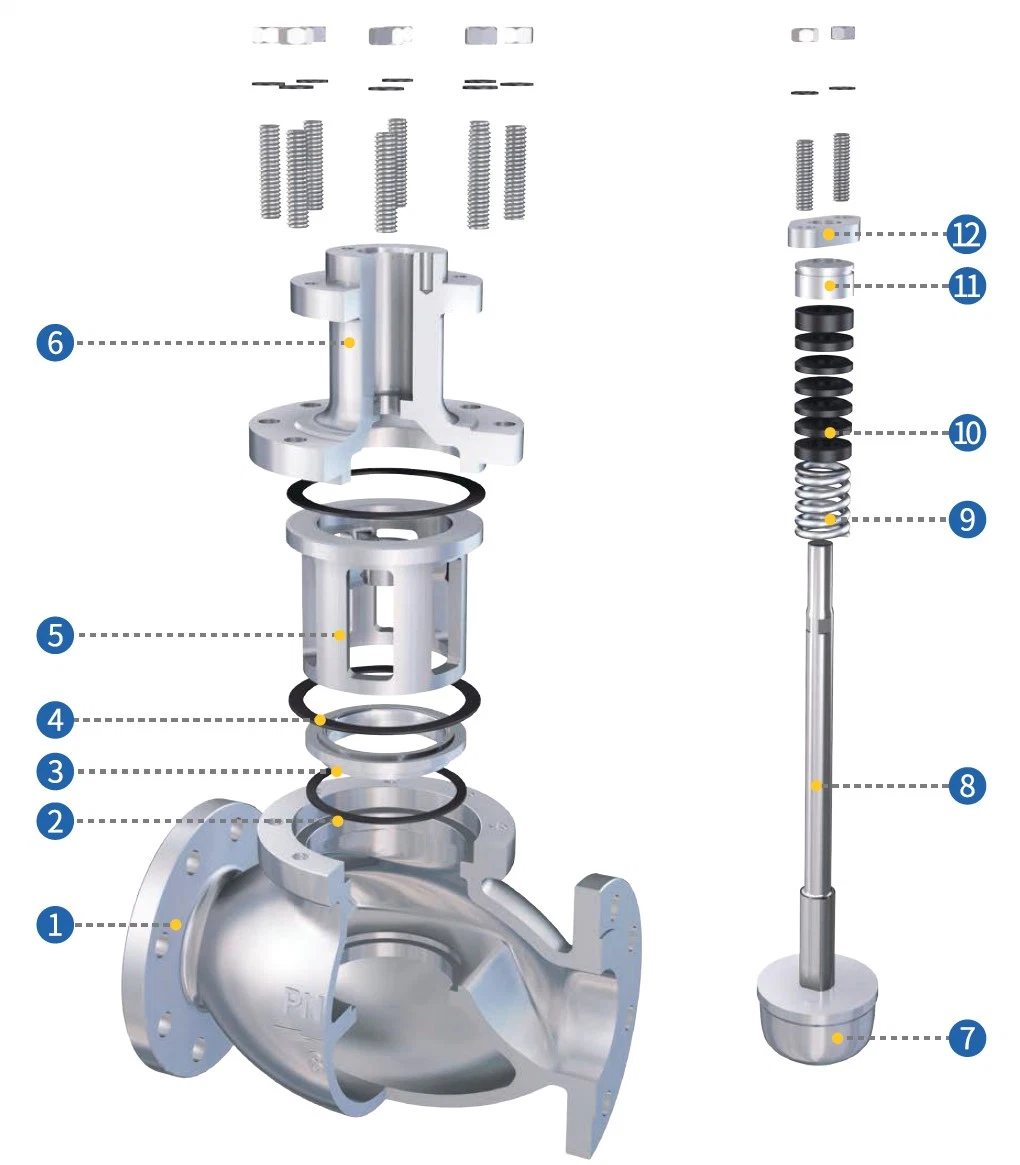

Estructura:
| 1 | Cuerpo | 7 | Disco |
| 2 | Junta del asiento | 8 | Tallo |
| 3 | Asiento | 9 | Muelle de embalaje |
| 4 | Junta del capó | 10 | Embalaje |
| 5 | Manguito guía | 11 | Seguidor de embalaje |
| 6 | Capó | 12 | Brida de embalaje |
Especificación:
| Diámetro nominal (mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| Coeficiente de flujo nominal | Lineal | 6,9 | 11 | 17,6 | 27,5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| Porcentaje igual | 6,3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| Recorrido nominal (mm) | 16 | 25 | 40 | 60 | ||||||||
| Presión nominal | PN16~PN100, CL150~CL600 | |||||||||||
| Característica de flujo | Lineal, igual porcentaje | |||||||||||
| Rangeabilidad | 50:1 | |||||||||||
| Actuador neumático | Acción directa (PDTC) | PM280B | PM400B | PM650B | PM1000B | |||||||
| Acción inversa (PDTO) | PM280K | PM400K | PM650K | PM1000K | ||||||||
| Área del diafragma (cm2) | 280 | 400 | 650 | 1000 | ||||||||
| Rango de resorte (kPa) | 20~100, 40~200, 80~240 | |||||||||||
| Presión de aire (MPa) | 0,14, 0,25, 0,28, 0,4 | |||||||||||
| Accesorios | Posicionadores, transductores I/P, boosters de volumen, transmisores de posición, interruptores de fin de carrera, Las válvulas de solenoide, los volantes, etc. son opcionales | |||||||||||
*para obtener información importante como el tamaño y el peso, póngase en contacto con el ingeniero de ventas.
Rendimiento:
| Variabilidad de procesos | Válvula de control neumático | |
| Temp. Ordinaria | Baja temperatura, alta temperatura | |
| Error intrínseco <(%) | ±1,0 | ±2,5 |
| Error de histéresis <(%) | 1,0 | 2,5 |
| Banda muerta <(%) | 0,4 | 1,0 |
| Desviación de posición inicial y final<(%) | ±1,0 | ±2,5 |
| Desviación de recorrido nominal<(%) | +2,5 | +2,5 |
Seis factores para el desarrollo sostenible de JIANENG
P: ¿es usted un fabricante o una empresa comercial?
R: Somos un fabricante ubicado en la ciudad de Hangzhou, provincia de Zhejiang, China.
P: ¿Qué Marca de su empresa puede suministrar?
R: JIANENG o servicio OEM.
P: ¿acepta pedidos personalizados?
R: ¡SÍ! Podemos suministrar válvulas personalizadas.
P: ¿hay MOQ?
Podemos aceptar 1 SET, pero hay un costo adicional de $150,00 (el proceso de exportación) si el valor del pedido está dentro de $2000,00.
P: ¿Cuáles son sus condiciones de pago?
R: Según la política de nuestra empresa, normalmente tenemos por debajo de 3 condiciones de pago, también podemos negociar con ambas partes antes de confirmar el pedido.
1) 100% T/T o West Union por adelantado que el valor del pedido está dentro de $ 2.000,00 USD.
2)30% T/T Advance+70% saldo antes del envío para el valor del pedido por encima de $2.000,00USD.
3)L/C a la vista para el valor del pedido por encima de $ 50.000,00 USD.
P: ¿Me puedes dar un descuento?
R: Como saben, somos el fabricante, así que por favor confíen en que nuestros precios son competitivos. Si la cantidad es grande, podemos considerar darle un descuento.
P: ¿y el calendario de entrega?
R: El calendario de entrega depende del tipo de producto. Por lo tanto, consulte con el equipo de ventas para obtener un calendario de entrega específico cuando solicite un presupuesto. La empresa está haciendo un esfuerzo para mantener el calendario de entrega, que es la promesa al cliente. La empresa mejorará su grado de satisfacción al entregar el producto necesario Lo antes posible..
P: ¿Cuál es la garantía de la válvula?
R: Nuestro período de garantía de la válvula debe ser de 18 meses a partir de la fecha de envío o 12 meses después de la instalación, lo que ocurra primero.
P: ¿tiene alguna válvula en stock?
R: Hay varias series de válvulas en stock, y pueden ser entregadas en dos semanas. Puede consultar al personal de ventas para obtener más información.
