Información Básica.
No. de Modelo.
WVA4-306+WCBS340
Estructura
Válvula de Bola Fija
Tipo
Válvula de Bola Fija
Función
Válvula de alivio
Temperatura
Temperatura normal
Estándar
ISO9001
Aplicación
Industria, Industria de Agua, Familia
medio
agua fría/caliente, con 50% de glicol
temperatura del medio
2ºc...90ºc.
presión nominal
Pn20
Paquete de Transporte
Carton with Pallet
Especificación
DN40
Marca Comercial
Winvall
Origen
China
Descripción de Producto
Descripción

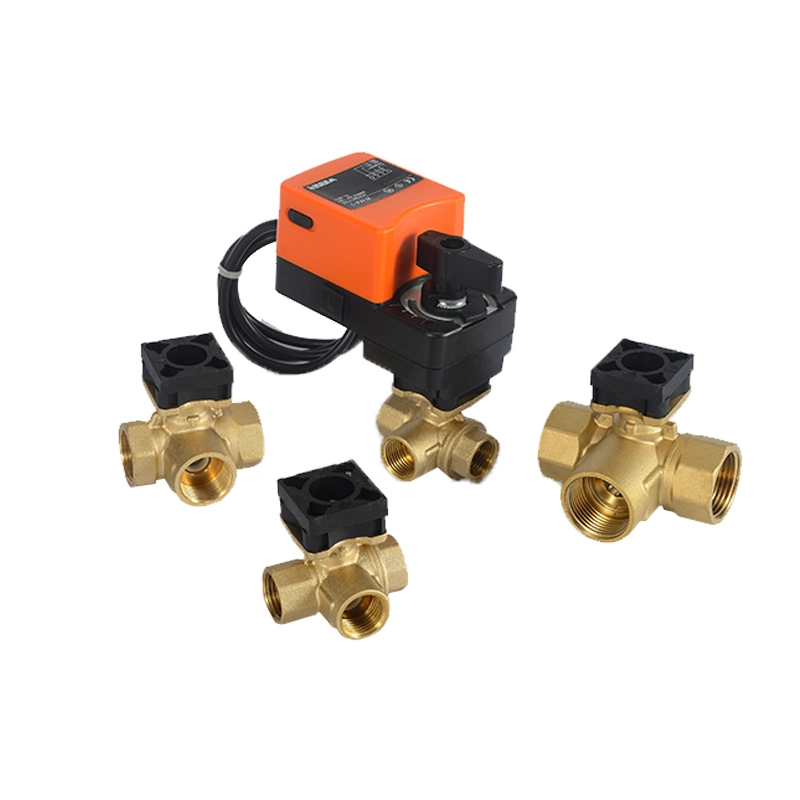

Válvula de bola de control motorizado ganador consiste en WAV4- de la serie... y el actuador giratorio WCBS...serie válvula de bola. Igual porcentaje de la válvula de flujo característico garantiza el rendimiento de la estabilidad.
Aplicación
Las válvulas de bola de control son ampliamente utilizados en el sistema de climatización, calefacción, equipos de tratamiento de agua, agua y el mando en automatización industrial, tales como: Ahu, carne, la unidad de manejo de aire, presión diferencial unidad de control y regulación de caudal para intercambiador de calor y el control de encendido/apagado.
Datos técnicos:
El cuerpo de válvula
Medio: agua fría/caliente, con un 50% de la temperatura de glicol de medio: 2...90 grados centígrados
La presión nominal: PN20 Conector tubo rosca interna:
Rango de temperatura ambiente: -5...+60 grados centígrados ;0...90%RH
Material
El cuerpo de válvula: latón forjado Hpb59-1, Sello: bola: EPDM+PTFE
La bola de latón de acero inoxidable: tallo: EPDM
Conector de la válvula de husillo de la válvula: PC: aleación de aluminio
| Modelo No. | Tipo | De diámetro. | Pulg. | Kvs(m3/h) | Pvmax(SM) | Ps(KPa) |
| WCBS340 | 3-Way | 40mm | 1 1/2" | 25 | 2.5 | 1400 |
El accionador
WVA4-3… 24VCA/CC±15%, de manera proporcional (0-10 VDC/0-20mA, 2-10 VDC/4-20 mA)
El par de salida: Tipo 3, 4N.m, 6 nm y 10nm el ángulo de rotación: 90°
La palanca manual sistema automático de protección contra sobrecarga.
La selección manual de dirección de giro de bola: C.W. /C.C.W, ajuste de fábrica es C.W.
La protección de rango: IP54, tiempo de funcionamiento: 50S-90S
| Modelo No. | Tensión de trabajo | Tipo de actuador | El par de salida | El consumo | El cuerpo de válvula |
| WVA4-306 | 24V AC/DC | 0(2)-10VDC&(0)4-20 mA | 6 Nm | 6 VA | WCBS325 WCBS332 WCBS340 WCBS350 |
