Información Básica.
No. de Modelo.
GT
Tipo de actuación
Muelle de retorno
Material
Aluminio
personalizado
personalizado
Estructura
Piñón y cremallera
conexión
namur, iso5211 y din3337
color de la taza
gris, negro, azul cielo, azul oscuro, rojo, naranja, amarillo
color del cuerpo
color primario negro, gris, dorado, aluminio
Paquete de Transporte
Standard Wooden Box
Especificación
GT52-GT600
Marca Comercial
BOHAI
Origen
Tianjin′ China
Código del HS
8481804090
Capacidad de Producción
50000 PCS Per Year
Descripción de Producto

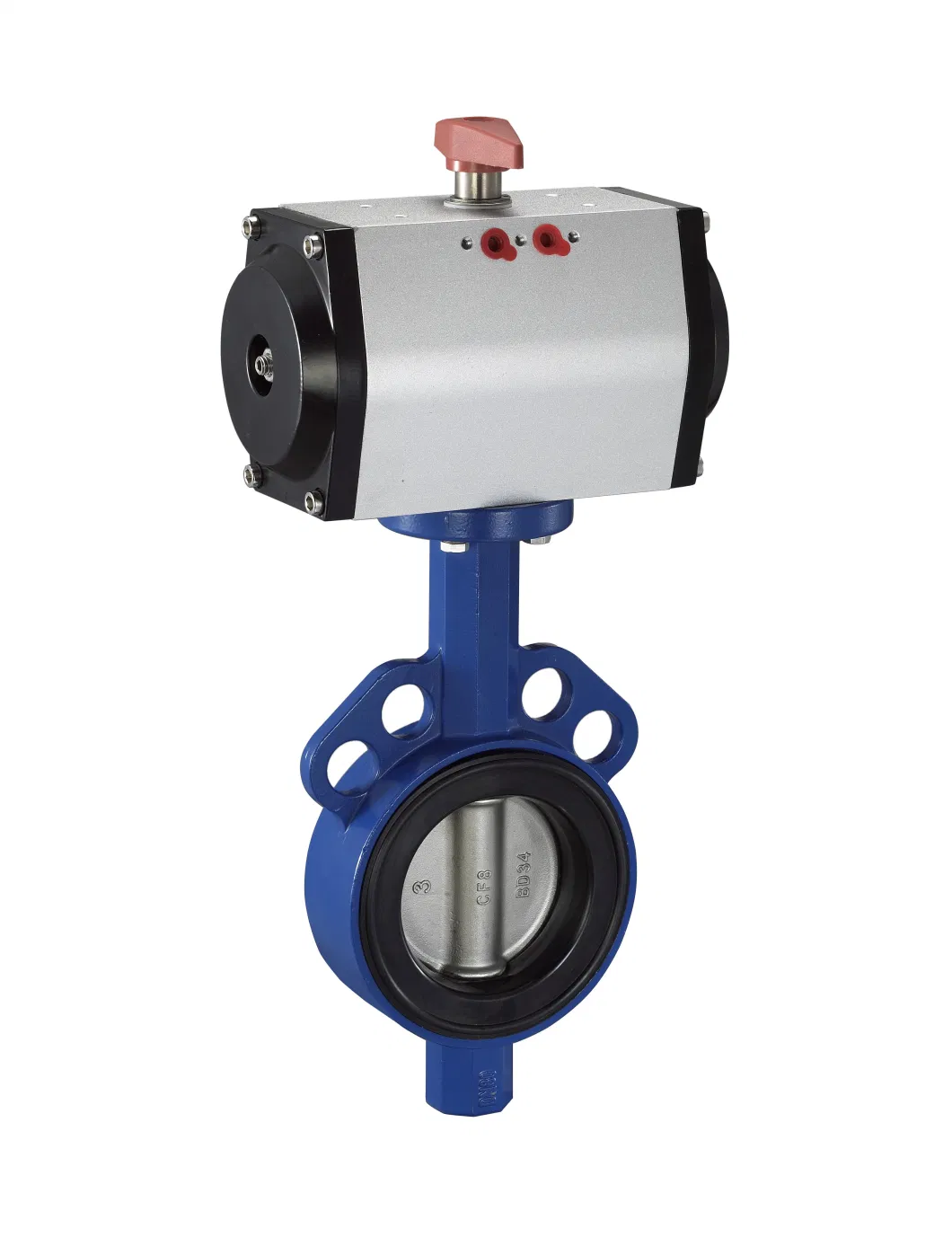

Controlador de válvula de retorno por resorte el doble de acción simple Actuador neumático
I: Descripción de producto
GT actuador neumático es impulsado por la fuente de aire a través del pistón del cilindro al engranaje de cremallera y otros componentes, y finalmente se convierte en el par de salida de la fuerza para abrir y cerrar la válvula de control. Puede ser dividido en dos de las especificaciones funcionales: Acción simple y doble acción, que puede seleccionarse de acuerdo a la situación real de los clientes; También puede ser pre-establecido como positivo o negativo.
GT actuador neumático es un actuador neumático muy maduro, que tiene una amplia gama de aplicaciones y un largo historial de uso. En comparación con otros actuadores de válvula, GT actuador neumático tiene evidentes ventajas de precios. GT actuador neumático se adapta la válvula de mariposa, válvula de bola válvula, la polla y así sucesivamente a la válvula de control con ángulo de 90 grados la carrera.
II: Principales Parámetros técnicos
Especificaciones Modelo: GT52K
Significado: El modelo GT - Actuador neumático tipo 52 - El cilindro el cilindro de diámetro interior del cilindro K - sola acción de resorte (Reset)
Itinerario de trabajo: 90+5.
Gas aplicable fuente: 0.4-0.7 MPa
Fuente de gas la interfaz: Cumple la norma
El par de salida: 8-13.3Nm (predeterminado 8 muelles)
Forma de acción: Acción individual (primavera reset)
La temperatura ambiente: Tipo estándar: 20 + 80.
Tipo de alta temperatura - 15 ~ +180
Tipo de Baja Temperatura - 50 +80
Debe confirmar al pedir!

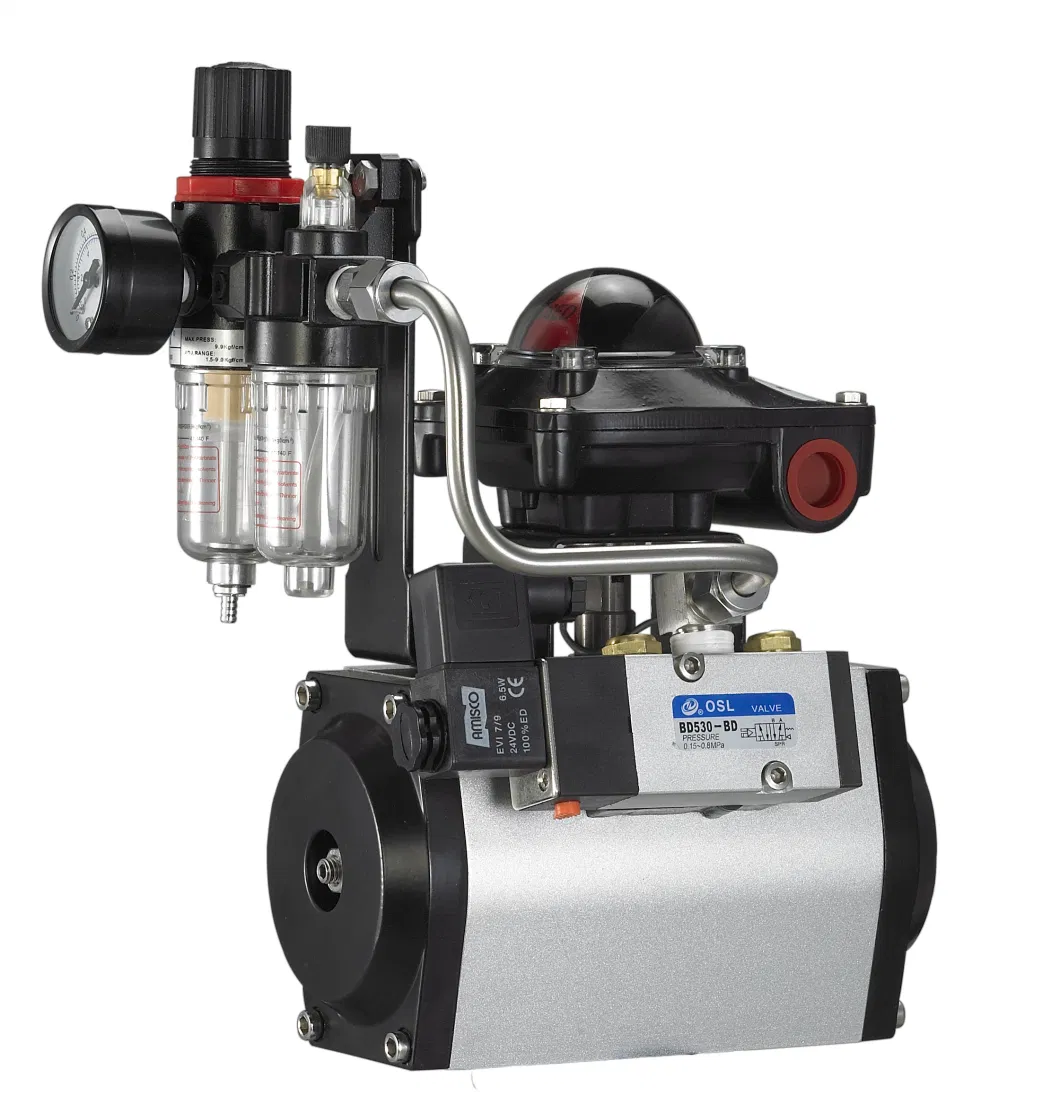

Válvula de solenoide de alimentación: AC220V o DC24V (también según las necesidades del cliente)
Para el par de salida, por favor, consulte la tabla detallada de par en la salida de abajo.
III: Estructura del producto
IV: Dimensiones de instalación
Q: ¿Eres empresa comercial o el fabricante?
R: Estamos fábrica ubicada en Tianjin, China.
P: ¿Cuál es su gama de productos?
Una válvula de mariposa: Producimos, válvula de compuerta válvula de retención, y el tamiz, el agua de la válvula de control y otros accesorios tubos.
P: ¿Cuál es la ejecución estándar?
R: ISO/ANSI/DIN/JIS/EN/GOST/como estándar.
P: ¿Cuál es su producto fuerte?
Una línea central: La válvula de mariposa, excéntrico la válvula de mariposa, Resistente asiento válvula de compuerta, y de mayor tamaño a DN3200.
P: ¿Cuál es su hora de entrega?
R: Generalmente es de 10 días si la mercancía en stock. O es de 35 días si las mercancías no están en stock, es según cantidad.
P: ¿proporcionar ejemplos? Es libre o extra?
R: Sí, podríamos ofrecer la muestra de gratis, pero no pagar el costo de flete.
P: ¿Cuál es su condiciones de pago?
R: El pago< =10000USD, el 100% por adelantado. El pago> =10000USD, el 30% T/T de antemano, balance antes del envío.
GT actuador neumático es impulsado por la fuente de aire a través del pistón del cilindro al engranaje de cremallera y otros componentes, y finalmente se convierte en el par de salida de la fuerza para abrir y cerrar la válvula de control. Puede ser dividido en dos de las especificaciones funcionales: Acción simple y doble acción, que puede seleccionarse de acuerdo a la situación real de los clientes; También puede ser pre-establecido como positivo o negativo.
GT actuador neumático es un actuador neumático muy maduro, que tiene una amplia gama de aplicaciones y un largo historial de uso. En comparación con otros actuadores de válvula, GT actuador neumático tiene evidentes ventajas de precios. GT actuador neumático se adapta la válvula de mariposa, válvula de bola válvula, la polla y así sucesivamente a la válvula de control con ángulo de 90 grados la carrera.
II: Principales Parámetros técnicos
Especificaciones Modelo: GT52K
Significado: El modelo GT - Actuador neumático tipo 52 - El cilindro el cilindro de diámetro interior del cilindro K - sola acción de resorte (Reset)
Itinerario de trabajo: 90+5.
Gas aplicable fuente: 0.4-0.7 MPa
Fuente de gas la interfaz: Cumple la norma
El par de salida: 8-13.3Nm (predeterminado 8 muelles)
Forma de acción: Acción individual (primavera reset)
La temperatura ambiente: Tipo estándar: 20 + 80.
Tipo de alta temperatura - 15 ~ +180
Tipo de Baja Temperatura - 50 +80
Debe confirmar al pedir!
Válvula de solenoide de alimentación: AC220V o DC24V (también según las necesidades del cliente)
Para el par de salida, por favor, consulte la tabla detallada de par en la salida de abajo.
| GT de acción simple capacidad de par metros (Nm). | |||||||||||
| El modelo | La primavera Número | Fuente de aire vence a la salida de la primavera de momento(Nm). | El par de salida de la primavera(N. M) | ||||||||
| 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | ||||||||
0° Inicio | 90° Final | 0° Inicio | 90° Final | 0° Inicio | 90° Final | 0° Inicio | 90° Final | 0° Inicio | 90° Final | ||
| GT52K | 8 | 7.6 | 2.3. | 11.5 | 6.2 | 15.4 | 10.1. | 19.3 | 14 | 13.3 | 8 |
| GT63K | 8 | 10.4 | 4.8 | 16.2 | 10.6 | 22 | 16.4 | 27.8 | 22.2 | 18.4 | 12.8 |
| GT75K | 8 | 20.8 | 1.6 | 30.8 | 14.6 | 40.8 | 24.6 | 50.8 | 34.6 | 35.4 | 19.2 |
| GT83K | 8 | 30.4 | 13.6 | 44.4 | 27.6 | 58.2 | El 41, 6 | 72.4 | 55.6 | 42.4 | 25.6 |
| GT92K | 8 | - | - | 60.2 | 35.4 | 79.6 | El 54, 7 | 99 | 74 | 61.7 | 36.8 |
| GT110K | 8 | El 51, 9 | 17.9 | 80.1 | 46.1 | 108.3 | 74.3 | 136, 5 | 102.5 | 94.9 | El 60, 9 |
| GT118K | 8 | 84 | 26.8 | 126 | 68.8 | 168 | 110, 8 | 210 | 152, 8 | 141, 2 | 84 |
| GT127K | 8 | 120 | 52 | 175 | 107 | 220 | 162 | 285 | 217 | 158 | 100 |
| GT143K | 8 | - | - | 255.9 | El 73, 6 | 343.8 | 161, 5 | 431, 8 | 149, 5 | 366.2 | 183.9 |
| GT160K | 8 | 232 | 129 | 342 | 238 | 452 | 349 | 562 | 459 | 411 | 208 |
| GT190K | 8 | 376.6 | 222, 8 | 574 | 420.2 | 771.1 | 617.6 | 969.1 | 815 | 566, 4 | 412.9 |
| GT210K | 8 | 522.4 | 332.8 | 759.4 | 569.8 | 996.4 | 806.8 | 1233.4 | 1043.8 | 615.2 | 425.6 |
| GT254K | 8 | 796 | 264 | 1096 | 699 | 1596 | 1134 | 2141 | 1569 | 1366 | 904 |
| GT255K | 8 | 1228. | 419, 6 | 1771 | 2051.6 | 2314 | 1507.6 | 2857 | 2051.6 | 1750.4 | 944 |
| GT300K | 8 | 1968 | 1704 | 2177 | 1744 | 3537 | 3064 | 4321 | 3752 | 1641 | 1168 |
| GT350K | 8 | 3429 | 2232 | 4674 | 3056 | 5919 | 4048 | 7165 | 4152 | 3423 | 1552 |

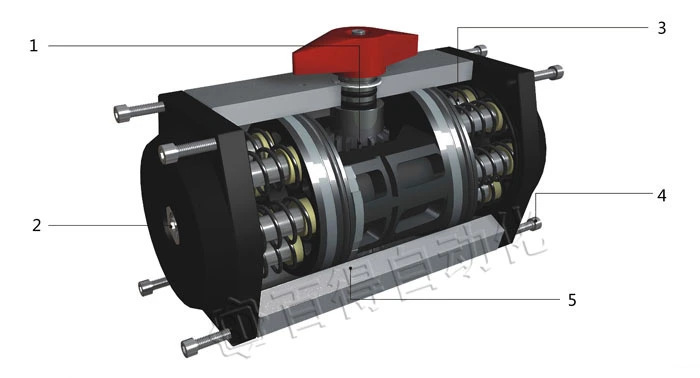

III: Estructura del producto
| 1 | Gear | 4 | Tornillo final |
| 2 | El tornillo de ajuste | 5 | Bloque de cilindros de aleación de aluminio |
| 3 | Combinan la primavera | 6 |

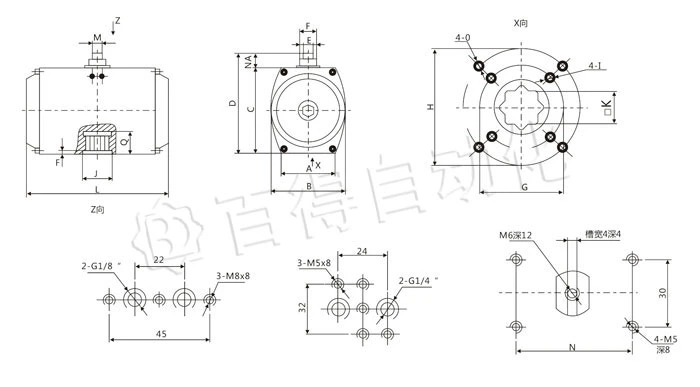

IV: Dimensiones de instalación
| Actuador neumático GT Tabla de dimensión perfil | ||||||||||||||||||
| El modelo | Un | B | C | D | ΦE | ΦF | ΦG | Φh | I | O. | K | M | N | P | Q | L | El puerto, el subproceso | |
| NA=20 | NA=30 | |||||||||||||||||
| GT52K | 50 | 59 | 74 | 94 | 104 | 12 | 12 | F03 ISO φ36 | F05 ISO φ50 | M5×8 | M6×10 | CH11. | CH10. | 80 | 2 | 18 | 125 | G1/8" |
| GT63K | 60 | 70 | 88 | 108 | 118 | 12 | 12 | F05 ISO φ50 | F07 ISO φ70 | M6×10 | M8×13 | CH11. | CH10. | 80 | 2 | 18 | 140 | G1/8" |
| GT75K | 65 | 83 | 100 | 120 | 130 | 14 | 18 | F05 ISO φ50 | F07 ISO φ70 | M6×10 | M8×13 | CH14. | CH10. | 80 | 2 | 19 | 165 | G1/8" |
| GT83K | 65 | 91 | 108 | 128 | 138 | 14 | 18 | F05 ISO φ50 | F07 ISO φ70 | M6×10 | M8×13 | CH17. | CH10. | 80 | 2 | 19 | 182 | G1/8" |
| GT92K | 70 | 100 | 117 | 137 | 147 | 20 | 25 | F05 ISO φ50 | F07 ISO φ70 | M6×10 | M8×13 | CH17. | CH14. | 80 | 2 | 19 | 209 | G1/8" |
| GT110K | 90 | 120 | 140 | 160 | 170 | 20 | 25 | F07 ISO φ70 | F10 ISO φ102 | M8×13 | M10×16 | CH17. | CH14. | 80 | 3 | 25 | 222 | G1/4" |
| GT118K | 90 | 120 | 140 | 160 | 170 | 28 | 40 | F07 ISO φ70 | F10 ISO φ103 | M8×13 | M10×16 | CH22. | CH20. | 80 | 3 | 25 | 294 | G1/4" |
| GT127K | 103 | 137 | 160 | 180 | 190 | 28 | 40 | F07 ISO φ70 | F10 ISO φ102 | M8×13 | M10×16 | CH22. | CH20. | 80 | 3 | 25 | 284 | G1/4" |
| GT143K | 110 | 172 | 198 | - | 228 | 28 | 40 | F10 ISO φ102 | F12 ISO φ125 | M10×16 | M12×20 | CH27. | CH20. | 130 | 3 | 27 | 361 | G1/4" |
| GT160K | 110 | 172 | 198 | - | 228 | 36 | 40 | F10 ISO φ103 | F12 ISO φ125 | - | M12×20 | CH27. | CH28. | 130 | 3 | 29 | 378 | G1/4" |
| GT190K | 135 | 224 | 255 | - | 285 | 36 | 45 | F14 ISO φ140 | - | M16×25 | CH36. | CH28. | 130 | 3 | 36 | 418 | G1/4" | |
| GT210K | 135 | 224 | 255 | - | 285 | 36 | 45 | F14 ISO φ140 | - | M16×25 | CH36. | CH. 32 | 130 | 4 | 40 | 452 | G1/4" | |
| GT254K | 159 | 272 | 302 | - | 332 | 40 | 75 | F16 ISO φ165 | - | M20×28 | CH46. | CH. 32 | 130 | 4 | 50 | 603 | G3/8" | |
| GT255K | 159 | 272 | 302 | - | 332 | 40 | 75 | F16 ISO φ165 | - | M20×28 | CH46. | CH. 32 | 130 | 4 | 50 | 683. | G3/8" | |
| GT300K | 196 | 324 | 350 | - | 380 | 40 | 75 | 200×140 | - | M20×32 | CH46. | CH. 32 | 150 | 4 | 50 | 700 | G3/8" | |
| GT350K | 220 | 380 | 408 | - | 438 | 40 | 105 | 260×160 | - | M20×38 | CH60. | CH. 32 | 150 | 4 | 70 | 795 | G3/8" | |
