Información Básica.
No. de Modelo.
4V/3V 100, 4A/3A 100
Material
Aluminio
medio de trabajo
40 aire filtrado
patrón de movimiento
tipo de guía interior
presión de trabajo
0,15~0,8mpa
rango de temperatura
5~50
clase de protección
ip65
Marca Comercial
XCPC
Origen
China
Capacidad de Producción
10000pieces/Month
Descripción de Producto
Válvula de control neumático/solenoide 4V/3V, 4A/3A

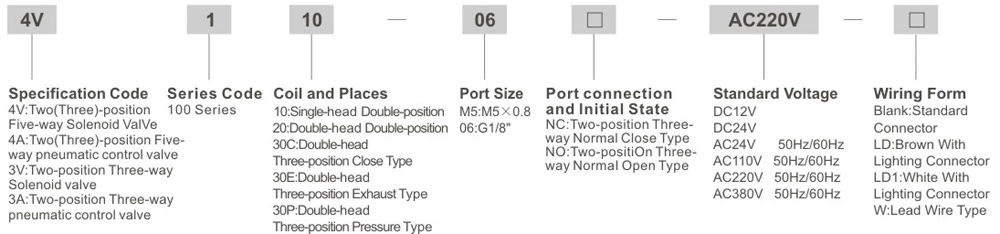

1.Código de pedido
2.Especificación
3.Dimensiones generales
1.Código de pedido
2.Especificación
| Modelo | 4V110-M5 | 4V120-M5 | 4V130C-M5 | 4V130E-M5 | 4V130P-M5 | 4V110-06 | 4V120-06 | 4V130C-06 | 4V130E-06 | 4V130P-06 |
| 4A110-M5 | 4A120-M5 | 4A130C-M5 | 4A130E-M5 | 4A130P-M5 | 4A110-06 | 4A120-06 | 4A130C-06 | 4A130E-06 | 4A130P-06 | |
| Posición y número de vías | Dos posiciones de cinco vías | Tres posiciones de cinco vías | Dos posiciones de cinco vías | Tres posiciones de cinco vías | ||||||
| Área seccional efectiva | 10mm²(CV=0.56) | 7mm²(CV=0.40) | 12mm²(CV=0.67) | 9mm²(CV=0.5) | ||||||
| Modelo | 3V110-M5 | 3V120-M5 | 3A110-M5 | 3A120-M5 | 3V110-06 | 3V120-06 | 3A110-06 | 3A120-06 | ||
| Posición y número de vías | Dos posiciones de cinco vías | Dos posiciones de cinco vías | ||||||||
| Área seccional efectiva | 10mm²(CV=0.56) | 12mm²(CV=0.67) | ||||||||
| Diámetro de la tubería de unión | Entrada de aire=Salida de aire=Escape=M5x0.8 | Entrada de aire=Salida de aire=Escape=G1/8" | ||||||||
| Medio de trabajo | Aire filtrado de 40 micrones | |||||||||
| Patrón de movimiento | Tipo de guía interna | |||||||||
| Presión de trabajo | 0.15~0.8MPa | |||||||||
| Resistencia máxima a la presión | 1.2MPa | |||||||||
| Temperatura de operación | 5~50ºC | |||||||||
| Rango de voltaje | ±10% | |||||||||
| Consumo de energía | CA:2.5VA CC:2.5W | |||||||||
| Clase de aislamiento y protección | Clase de protección IP65 | |||||||||
| Forma de cableado | Tipo de cable de conexión o conector | |||||||||
| Frecuencia de acción más alta | 5 Ciclos / Segundo | |||||||||
| Tiempo de excitación más corto | 0.05 Segundo | |||||||||
3.Dimensiones generales
Componentes neumáticos personalizados XCPC neumático es la solución ideal para componentes neumáticos personalizados debido a su capacidad de ser 100% personalizable para los procesos y operaciones de su negocio. XCPC neumático se especializa en el diseño, personalización y fabricación de componentes neumáticos, incluyendo cilindros neumáticos, actuadores neumáticos, tratamiento de fuentes de aire (FRL), válvulas solenoides de fluido, válvulas direccionales, accesorios neumáticos, así como tubos de PU/PE/NY. ¡Elige entre nuestras categorías de productos de arriba para comenzar! Si tienes necesidades específicas para tu nuevo proyecto, no dudes en contactarnos. ¡Siempre estamos aquí para apoyarte! |
