Información Básica.
No. de Modelo.
Z940H
Actuador
Manual
Sello de superficie
Válvula de Compuerta de Cuña
Posición de rosca de la válvula de Rod
Válvula de Puerta Externa
Uso
Reglamento, Seguridad
Estándar
ANSI
Aplicación
Industria, Industria de Agua, Familia
prueba de la válvula
100% de la cantidad probada antes de la entrega
temperatura nominal previa
asme b16,34
grosor de la pared
de acuerdo con api 600,bs1414
brida final
ansi b 16,1,asme b16,5, en1092,as2129
certificado de prueba
3,1 certificado, proporcionar rt,mt,pt,ut,
nombre del producto
válvula de compuerta accionada eléctricamente
Paquete de Transporte
Plywooden Case
Especificación
1" - 48"
Marca Comercial
Fly
Origen
Zhejiang Province, China
Código del HS
8481804090
Capacidad de Producción
50000tons
Descripción de Producto
China Professional fabricante de la válvula válvula de compuerta de Petróleo y Gas de accionamiento eléctrico
Características:
OS& S, el aumento de tallo, cuña Flexible atornillado el capó, anillo de asiento de soldado
Material del cuerpo: Hierro fundido, WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Especificación:
Prueba de presión: API 598
Estándar de diseño: API600 o API 6D
De cara a cara: ASTM/ANSI B16.10
Finaliza: Brida ANSI B16.5
BW extremos: ANSI B16.25
Pressure-Temp: ASTM/ANSI B16.34

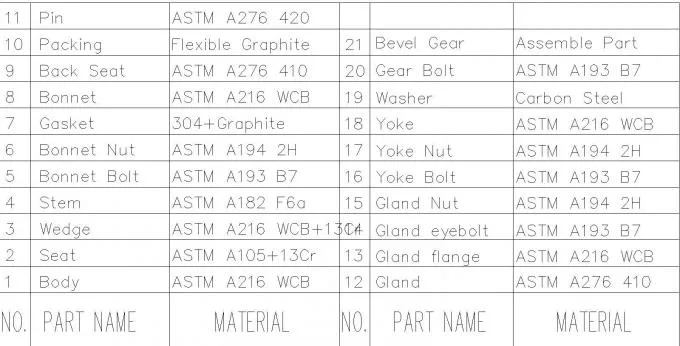

Partes principales y el material:
| No. | Nombre de piezas | Material |
| 1 | Cuerpo | A216 WCB |
| 2 | Anillo de asiento | A105+13Cr |
| 3 | La cuña | A216+13WCB CR |
| 4 | Tallo | Un182 F6 |
| 5 | Perno capot | Un193 B7 |
| 6 | La tuerca del capot | Un 2H194 |
| 7 | La junta | Grafito+SS304 |
| 8 | El capot | A216 WCB |
| 9 | El casquillo del asiento Bock. | Un182 F6 |
| 10 | El embalaje del tallo | El grafito |
| 11 | Prensaestopas | Un182 F6 |
| 12 | Brida de la glándula | A216 WCB |
| 13 | Tuerca | Un 2H194 |
| 14 | Polo | 45 |
| 15 | Cáncamo de glándula | Un193 B7 |
| 16 | La horquilla | A216 WCB |
| 17 | La tuerca del tallo | ZCuA110FE3 |
| 18 | Taza de aceite | |
| 19 | Teniendo | |
| 20 | La tuerca de sujeción | AISI 1035 |
| 21 | El volante | El hierro dúctil |
| 22 | H. W. Contratuerca | AISI1035 |
Dimensiones y peso:
| El tamaño | D (mm) | L | H | W | O. | C | G | T | Z-D1 | Peso (kg) |
| 150lbs | ||||||||||
| 2" | 50 | 178 | 400 | 200 | 152 | 120, 5 | 92 | 16 | 4-φ19 | 19 |
| 2-1/2" | 65 | 190 | 451 | 200 | 178 | 139, 5 | 105 | 18 | 4-φ19 | 29 |
| 3" | 80 | 203 | 514 | 254 | 190 | 152, 5 | 127 | 19 | 4-φ19 | 33 |
| 4" | 100 | 229 | 597 | 279 | 229 | 190, 5 | 157 | 24 | 8-φ19 | 47 |
| 6" | 150 | 267 | 775 | 298 | 279 | 241.5 | 216 | 26 | 8-φ22 | 76 |
| 8" | 200 | 292 | 972 | 349 | 343 | 298.5 | 270 | 29 | 8-φ22 | 120 |
| 10" | 250 | 330 | 1175 | 400 | 406 | 362 | 324 | 31 | 12-φ25 | 190 |
| 12" | 300 | 356 | 1384 | 451 | 483 | 432 | 381 | 32 | 12-φ25 | 290 |
| 14" | 350 | 381 | 1562 | 502 | 533 | 476 | 413 | 35 | 12-φ29 | 265 |
| 16" | 400 | 406 | 1740 | 597 | 597 | 540 | 470 | 37 | 16-φ29 | 456 |
| 18" | 450 | 432 | 1943 | 673 | 635. | 578 | 533 | 40 | 16-φ32 | 712 |
| 20" | 500 | 457 | 2172 | 749 | 699 | 635. | 584 | 43 | 20-φ32 | 860 |
| 24" | 600 | 508 | 2565 | 749 | 813 | 749.5 | 692 | 48 | 20-φ35 | 1175 |
| 300lbs. | ||||||||||
| 2" | 50 | 216 | 419 | 200 | 165 | 127 | 92 | 23 | 8- φ19 | 29 |
| 2-1/2" | 65 | 241 | 470 | 200 | 190 | 149 | 105 | 26 | 8- φ22 | 37 |
| 3" | 80 | 283 | 537 | 254 | 210 | 168, 5 | 127 | 29 | 8- φ22 | 49 |
| 4" | 100 | 305 | 619 | 279 | 254 | 200 | 157 | 32 | 8- φ22 | 69 |
| 6" | 150 | 403 | 806 | 349 | 318 | 270 | 216 | 37 | 12- φ22 | 137 |
| 8" | 200 | 419 | 994 | 400 | 381 | 330 | 270 | 42 | 12- φ25 | 235 |
| 10" | 250 | 457 | 1203 | 454. | 445 | 387.5 | 324 | 48 | 16- φ29 | 315 |
| 12" | 300 | 502 | 1416 | 502 | 521 | 451 | 381 | 51 | 16- φ32 | 460. |
| 14" | 350 | 762 | 1638 | 579 | 584 | 514.5 | 413 | 54 | 20- φ32 | 650 |
| 16" | 400 | 838 | 1918 | 673 | 648 | 571.5 | 470 | 58 | 20- φ35 | 950 |
| 600lbs. | ||||||||||
| 2" | 50 | 292 | 432 | 203 | 165 | 127 | 92 | 26 | 8- φ19 | 40 |
| 2-1/2" | 65 | 330 | 486. | 254 | 190 | 149 | 100 | 29 | 8- φ22 | 50 |
| 3" | 80 | 356 | 546 | 305 | 210 | 168 | 127 | 32 | 8- φ22 | 70 |
| 4" | 100 | 432 | 648 | 356 | 273 | 216 | 157 | 38 | 8- φ25 | 120 |
| 6" | 150 | 559 | 800 | 457 | 356 | 292 | 216 | 48 | 12- φ29 | 265 |
| 8" | 200 | 660. | 1029 | 559 | 419 | 349 | 270 | 56 | 12- φ32 | 400 |
| 10" | 250 | 787 | 1270 | 610 | 508 | 432 | 324 | 64 | 16- φ35 | 700 |
| 12" | 300 | 838 | 1486 | 711. | 559 | 489 | 381 | 67 | 20- φ35 | 955 |
| 900lbs. | ||||||||||
| 2" | 50 | 368 | 547 | 250 | 216 | 165 | 92 | 38.5 | 8- φ26 | 90 |
| 2-1/2" | 65 | 419 | 700 | 300 | 244 | 190, 5 | 105 | 41.5 | 8- φ26 | 110 |
| 3" | 80 | 381 | 648 | 350 | 241 | 190, 5 | 127 | 38.5 | 8- φ26 | 123 |
| 4" | 100 | 457 | 729 | 450 | 292 | 234.9 | 157 | 44.5 | 8- φ32 | 148 |
| 6" | 150 | 610 | 1041 | 500 | 381 | 317, 5 | 216 | 56 | 12- φ32 | 420 |
| 8" | 200 | 737 | 1260 | 600 | 470 | 393.7 | 270 | 63.5 | 12- φ39 | 650 |
| 10" | 250 | 838 | 1590 | 750 | 545 | 469.9 | 324 | 70 | 16- φ39 | 1160 |
| 12" | 300 | 965 | 1795 | 850 | 610 | 533.4 | 381 | 79.5 | 20- φ39 | 1700 |
| 14" | 350 | 1029 | 2025 | 850 | 640 | 558.8 | 413 | 86 | 20- φ42 | 2300 |
| 16" | 400 | 1130 | 2170 | 960. | 705 | 615.9 | 470 | 89 | 20- φ45 | 2750 |
Preguntas frecuentes
P. ¿ puede una empresa comercial o un fabricante?
R: Somos un fabricante como puedes ver nuestro taller.
P. ¿ Cuál es su pago?
Una: Normalmente T/T de 30% por adelantado, el saldo a pagar antes del parto.
P: ¿Cuál es su principal mercado?
A: América del Norte, Groenlandia, América del Sur, África, Sudeste de Assia, ex repúblicas soviéticas, Medio Assia, y Europa.
P: ¿Puedo colocar la muestra para su fábrica?
R: Sí, las muestras pueden ser proporcionados.
Q: ¿Qué tipo de términos comerciales se puede hacer?
A: EX-WORKS, FOB, CFR, CIF, etc...
P: ¿Cuál es su hora de entrega?
R: Generalmente es de 5-7 días si la mercancía en stock. O es de 15-20 días si las mercancías no están en stock, es accordijng a la cantidad.
