Información Básica.
No. de Modelo.
RGV01-TF01
Actuador
Manual
Sello de superficie
Válvula de Compuerta de Cuña
Posición de rosca de la válvula de Rod
Válvula de Puerta Interior
Uso
Reglamento, Seguridad, Vaciado, Drain, Control de Temperatura, Control de Flujo
Estándar
DIN
Aplicación
Industria, Industria de Agua, Familia
material del cuerpo
hierro fundido dúctil
cara a cara
Din3202 F4/F5, el BS5163, AWWA C509
certificado
aprobación ce;iso;wras;acs
estándar final
pn6/10/16/25/21/150lb/jis5k/10k/as2129 cuadro d/e/f
Paquete de Transporte
Plywood Case
Especificación
ISO, JIS, EN, AS, BS, GB
Marca Comercial
WDS / WORLDS/OEM
Origen
Tianjin China
Código del HS
8481804090
Capacidad de Producción
600000 Tons/Year
Descripción de Producto
Estándar:
Estándar de diseño conforme a: MSS SP-67, API609, EN593
Brida de conexión conforme a: DIN PN10/16/25, ANSI B16,1, BS4504, ISO PN10/16,
JIS B2212/2213, BS 10 TABLA D, BS 10 TABLA E
Brida superior conforme a ISO 5211
Cara a cara conforme a: API609, ISO5752 serie 20, BS5155
Norma de prueba conforme a: API598
Caracteres de diseño:
1. Equipo utilizado en el medio de corte en tuberías.
2. Adecuado para ruedas manuales, operadores de engranajes o actuadores eléctricos.
Rendimiento:
Diámetro nominal: DN40-DN1200
Presión nominal PN (MPa):
1,0, 1,6, 2,0, 2,5
Presión de prueba (agua) PS (MPa)
Asiento de cuerpo: 1,5 veces la presión nominal
Prueba del asiento: 1,1 veces la presión nominal
La válvula de compuerta asentada resistente de tallo no ascendente se utiliza ampliamente en el suministro de agua y drenaje, la energía hidráulica o térmica, el proyecto de construcción, así como en sistemas de agua industriales, como el acero y la petroquímica.
1. Equipo utilizado en el medio de corte en tuberías.
2. Suitalbe para ruedas de mano, operadores de engranajes o actuadores eléctricos.

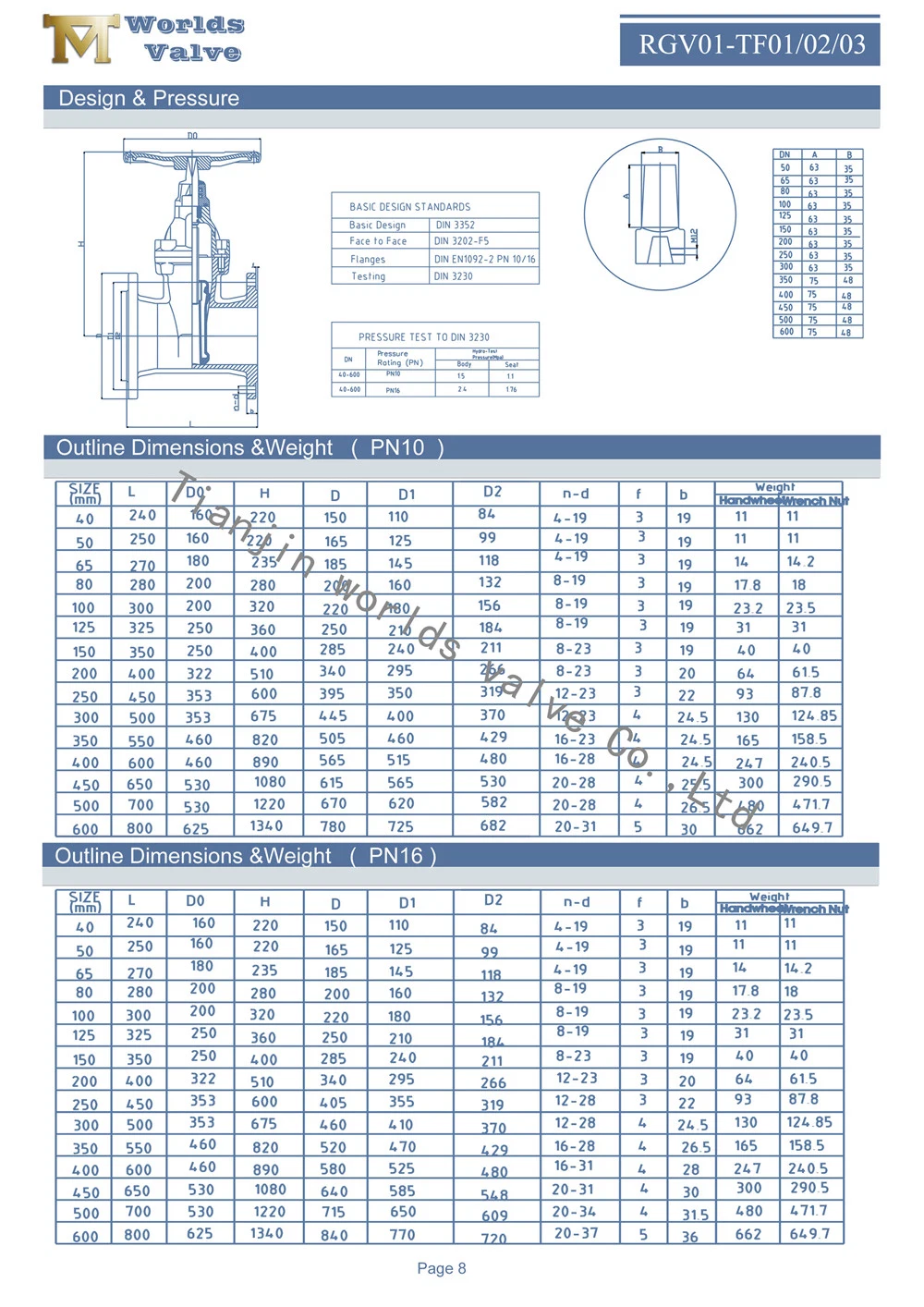

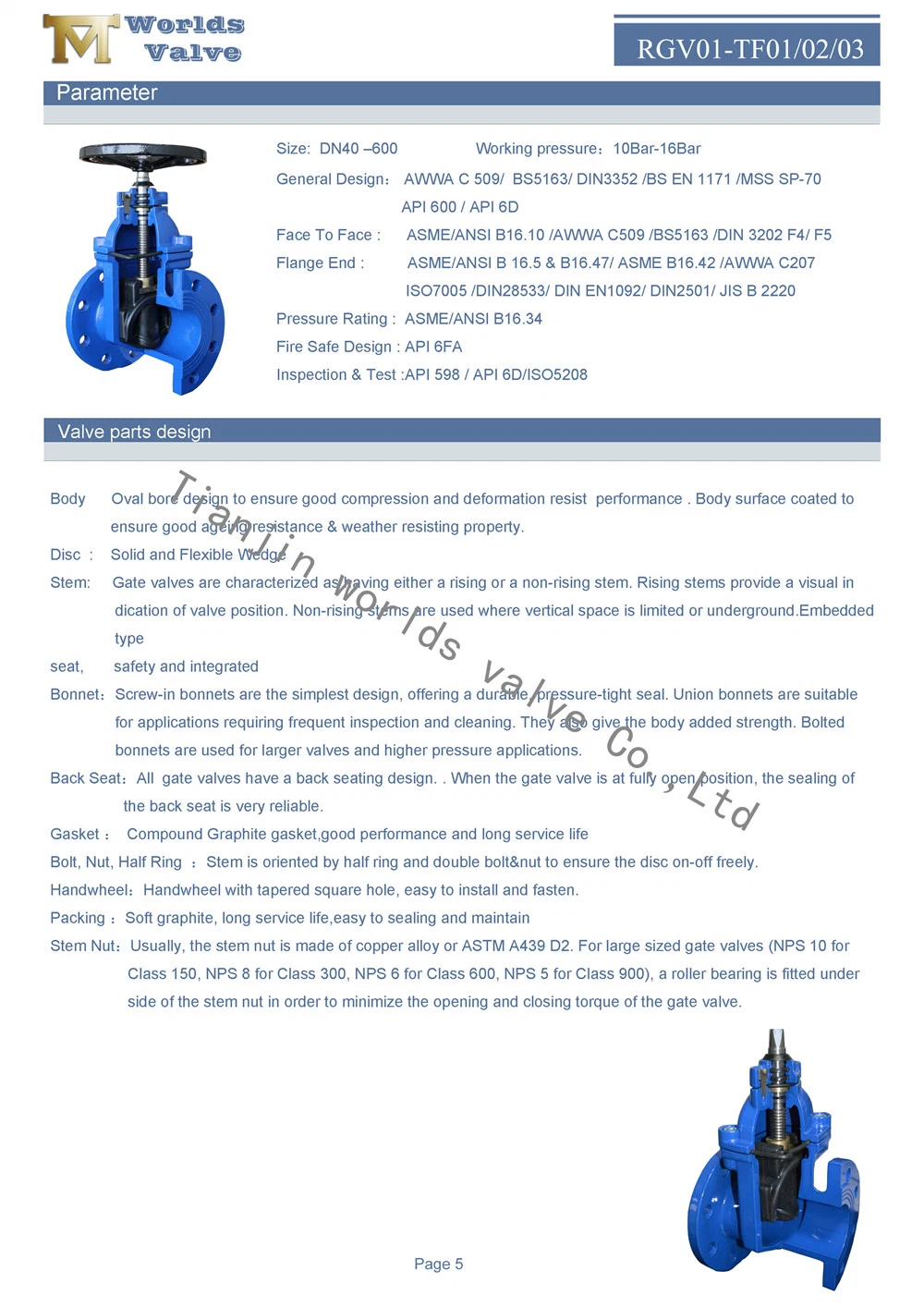

| Descripción detallada: | |
| Serie | Válvula de compuerta asentada resistente de vástago no ascendente |
| Tamaño: | DN40-DN600 |
| Estándar de diseño: | GB/T 12232-2005 DIN3352, EN593, MSS SP-67 |
| Presión estándar: | GB/T 13927-1992, API598 |
| Cara a cara: | DIN3202 F4, F5, BS5163, AWWA C509 |
| Brida estándar: | DIN2532, DIN2533 |
| Cuerpo: | CI/DI/WCB/ALB/CF8/CF8M |
| Disco: | DI/ALB/disco revestido de caucho/1,2501/1,4529/CF8/aleación Hastelloy/Monel |
| Vástago: | SS416/SS304/SS431/17-4PH |
| Asiento: | NBR/Hypalon/EPDM/Neopreno/NR/EPDM resistente al desgaste/Viton/silicio/EPDM resistente al calor/EPDM blanco/EPDM()/PTFE |
| Temperatura adecuada: | -10~90 |
| Medio: | Agua de carne, aguas residuales, agua de mar, aire, vapor, alimentos, medicamentos, aceites, álcalis, sal, etc. |

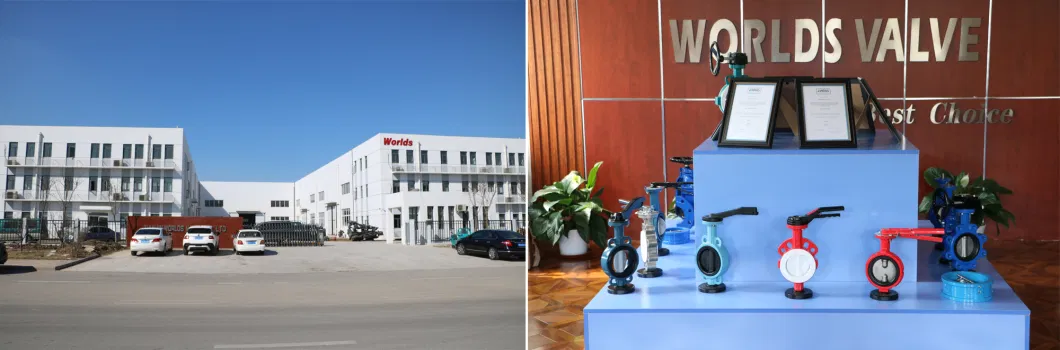

INTRODUCCIÓN DE LA EMPRESA
**objetivo de la compañía : Servicio OEM para la Marca de válvulas mundialmente famosa
*capacidad de diseño y desarrollo -- SolidWorks, Pro / E, AutoCAD, etc.
Medición de cota e inspección
Taller de montaje
Embalaje
Certificados - - certificados CE ISO WRAS ACS
