Información Básica.
No. de Modelo.
Z41H
Actuador
Electricidad
Sello de superficie
Válvula de Compuerta de Cuña
Posición de rosca de la válvula de Rod
Válvula de Puerta Externa
Uso
Control de Flujo
Estándar
API 600, API 6D, Amse 16.34; BS1414, DIN3352
estructura del tallo
tornillo exterior y horquilla (os&y)
material de sellado
13cr, ss304, ss316, stl, monel, bronce, etc.
asiento
asiento reemplazable
cuña
cuña sólida o flexible
capó de válvula
capó atornillado, capó soldado, psb
temperatura nominal previa
asme b16,34
especial
Nace el Sr.-0175
estándar de prueba de válvula
api 598
certificado de empresa
Api6d/CE/ISO9001/ISO14001
prueba de la válvula
100% de la cantidad probada antes de la entrega
certificado de prueba
en1024 3,1 certificado, proporcionar rt, mt, pt, ut
pintura
gris plata, azul, blanco, etc.
nuestro parterner
pdvsa, bp, grupo sinopec, hitachi, etc.
proveedor
fábrica directa
garantía de válvula
18 meses
Paquete de Transporte
Plywood Wooden Case
Especificación
1/2"-48"; Class 150-2500LB
Marca Comercial
SHF & OEM
Origen
Jingshu, China
Código del HS
8481804090
Capacidad de Producción
5000000
Descripción de Producto
La construcción es el siguiente
| Nombre | Válvula de compuerta |
| El tamaño | DN15~DN1200 |
| La presión normal | PN16/PN25/PN40/PN64/PN100/PN160/PN250; clase 150/300/600/900/1500/2500 |
| Estándar de diseño | DIN3352, EN10434,BS1414; ASME B16.34,API 600 |
| Marcado | MSS SP-25 |
| Brida final | DIN2543~DIN2547,EN1092,MSS-SP-44; ASME B16.5,ASME B16.47 |
| Cara a cara. | DIN3202,EN558-1,EN12982, ASME B16.10,API 6D,ISO 5752 |
| Estándar de prueba | DIN3230, ISO12266, EN 5208;API598,API 6D |
| La temperatura adecuada | -29~425°C |
| Material del cuerpo | 1.0619, 1.1120, un WC2176,1.4308,1.4306,A351 CF8M,A351 CF3M,un351 CN7M. |
| A medio | Agua potable, alcantarillado, agua de mar, aire, vapor, alimentos, medicinas, aceites, álcalis, sal... |
| Ambiente ácido | NACE MR0175 |
| La operación | Volante operado,marcha que se utilizó, eléctrico accionado |
| - Puerto o puerto estándar |
| - Atornillado de presión / capot capot capot soldada de sellado / |
| - Tornillo exterior y la horquilla(os)&Y. |
| -Cierre de la derecha dirección |
| - Sólidos o de la puerta de la Cuña flexible |
| - Asiento renovables |
| - Roscado o anillo de asiento de soldado |
| - Backseat |
| - Diseño:API 600, API 6D,DIN,JIS,ANSI,bs,GB |
| - Soldadura termina a la norma DIN 3239,EN12627;ASME B16.25. |
| - Los extremos de brida de la norma EN1092;ASME B16.5 |
| - Cuerpo material:carbono forjado de hierro fundido o acero, acero inoxidable, acero Dúplex |
Parte principal y materiales
| Los nombres de parte | Materiales de referencia | |||||||
| Cuerpo | 1.0619 | 1.1120 | WC6 | 1.4308 | CF8M | 1.4306 | CF3M | CE8MN/CD4McN |
| El capot | 1.0619 | 1.1120 | WC6 | 1.4308 | CF8M | 1.4308 | CF3M | CE8MN/CD4McN |
| La horquilla | 1.0619 | 1.1120 | WC6 | 1.4308 | CF8M | 1.4308 | CF3M | CE8MN/CD4McN |
| La cuña | 1.0619 | 1.1120 | WC6 | 1.4308 | CF8M | 1.4308 | CF3M | CE8MN/CD4McN |
| Tallo | F6A | F304 | F6A | F304 | F316 | F304L | F316L | CE8MN/CD4McN |
| Prensaestopas | F6A | F304 | F6A | F304 | F316 | F304L | F316L | A182/F51 F53 |
| Anillo de asiento Asiento/ | A105+STL | SS304 | F11+STL | SS304 | SS316 | SS304L | SS316L | A182/F51 F53 |
| Envase y Embalaje | De PTFE grafito/ | |||||||
| La junta del capot | SS304+Grafito/SS316+grafito | |||||||
| Los tornillos y tuercas | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M | B8M/8M |
| Un medio adecuado | W.O.G etc.. | HNO3, CH3OH... | La Urea... | |||||
| La temperatura adecuada | -29~425 °C. | -46~340 °C. | -29~538 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. | -29~315 °C. |
El tamaño del producto

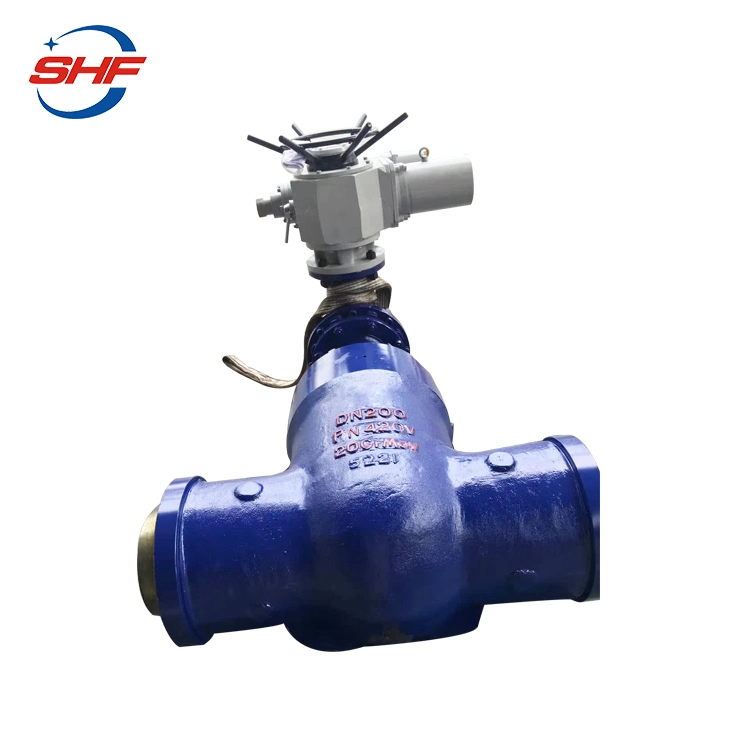

Mostrar producto
Introducción de la empresa
Preguntas frecuentes Q: ¿Por qué elegir nosotros?
R: somos un fabricante, hemos fabricado la válvula de más de 20 años .
B. tenemos nuestro propio casting foundary en gran escala
P. ¿Cuál es su pago?
R: T/T, L/C u otros de pago aceptable.
Q : ¿podemos imprimir nuestro logotipo en sus productos?
R: Sí, ofrecemos servicio de OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete,etc.
P: ¿cuál es su principal mercado?
R: América del Norte, América del Sur, Europa Oriental, Sudeste de Asia, África, Oceanía, Medio Oriente, Asia oriental, Europa Occidental
P: ¿Puedo conseguir muestras de su fábrica?
R: Sí, las muestras pueden ser suministrados.
P: Si los productos tienen algún problema de calidad, ¿cómo tratar?
R: Vamos a responsables de todos los problemas de calidad.
P:Cómo acerca de su capacidad?
A:contamos con personal propio de 300,50 máquinas CNC,y cinco personas a cargo de la inspección de calidad y el 5 de ingenieros. Nuestros 6 bloque de fundición talleres
Puede garantizar la entrega oportuna y de calidad que el pasado.
