Información Básica.
Descripción de Producto
Las bridas según ASME B/16.4716.5, Clase 125 / 150; DIN 2501, NP10 / PN16
ASME B16.1/B16.2
Tamaño: DN40-DN900/ 1.5"-36"
Materiales:
Cuerpo: Hierro fundido de hierro dúctil / / / acero fundido en bronce aluminio acero inoxidable /
Disco: El Hierro Dúctil / bronce aluminio acero inoxidable /
Primavera: stee inoxidable (SS304, SS316, Inconel)
Tallo: acero inoxidable
Asiento: EPDM NBR de vitón / / / acero inoxidable
Presión de trabajo: 1.5"-12" 16 bar; 14"-24" 10 bar/16bar; 28"-36" max 10 bar
Prueba de presión según las normas: API 598
| DN | Pulg. | ØD | ØD1 | L | |||
| PN6 | PN10 | PN16 | La clase 125/150 | ||||
| 40 | 1.5" | 86 | 92 | 82 | 57 | 43 | |
| 50 | 2" | 96 | 107 | 101 | 71 | 43 | |
| 65 | 2.5" | 116 | 127 | 121 | 80 | 46 | |
| 80 | 3" | 132 | 142 | 134 | 98 | 64 | |
| 100 | 4" | 152 | 162 | 171 | 117 | 64 | |
| 125 | 5" | 182 | 192 | 193 | 145 | 70 | |
| 150 | 6" | 207 | 218 | 219 | 172 | 76 | |
| 200 | 8" | 262 | 273 | 276 | 221 | 89 | |
| 250 | 10" | 317 | 328 | 336 | 275 | 114 | |
| 300 | 12" | 373 | 378 | 383 | 406 | 325 | 114 |
| 350 | 14" | 423 | 428 | 444 | 448. | 361 | 127 |
| 400 | 16" | 473 | 489 | 495 | 511 | 412 | 140 |
| 450 | 18" | 528 | 539 | 555 | 546 | 468 | 152 |
| 500 | 20" | 578 | 594 | 617 | 603 | 515 | 152 |
| 600 | 24" | 679 | 695 | 734 | 714 | 624 | 178 |
| 700 | 28" | 784 | 807 | 802 | 828 | 720. | 229 |
| 800 | 32" | 890 | 917 | 912 | 936 | 825 | 241 |
| 900 | 36". | 990 | 1044 | 1012 | 1044 | 914 | 241 |

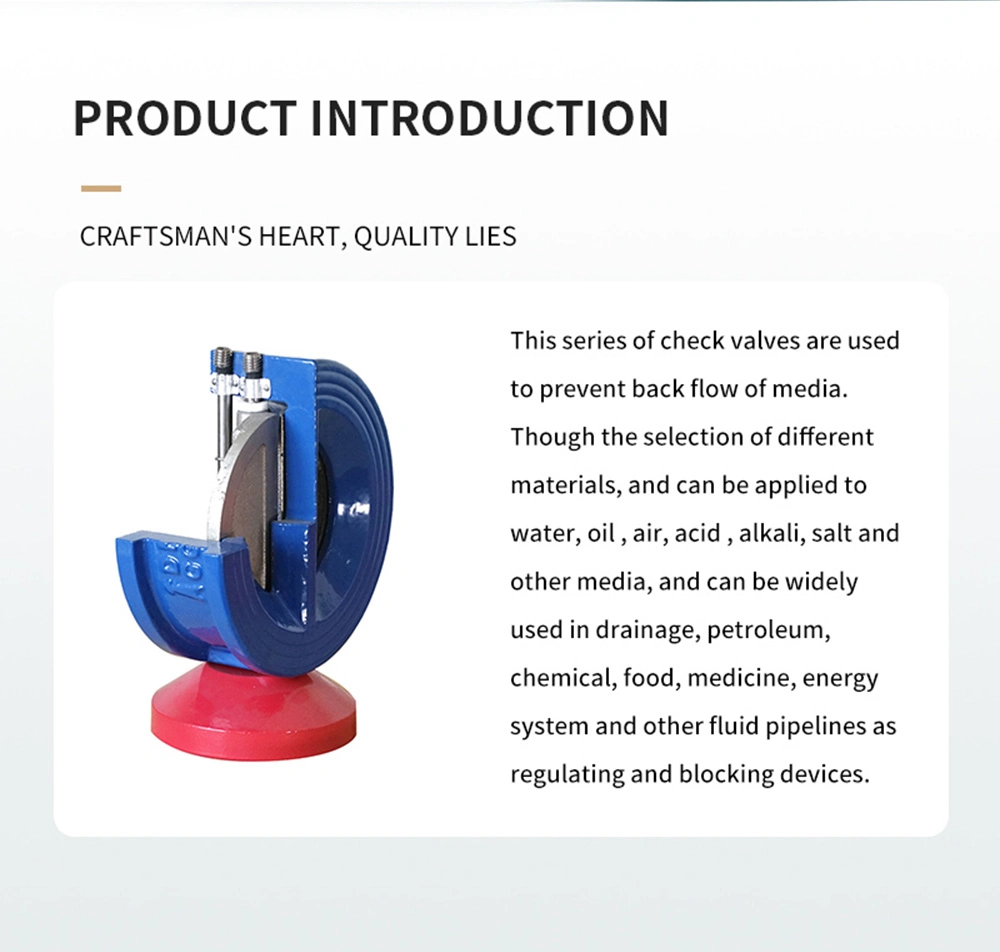

La válvula de retención está disponible en:
Diámetro nominal DN50 ~ 900 (2 "~ 36"),
Presión nominal de PN10 ~ PN16, la conexión de brida EN1092-2 PN10,PN16, ANSI CLASE 125/150,JIS 5K y 10K...
- Esta válvula se utiliza principalmente para la conexión y la interrupción de los medios de comunicación como el agua, aceite y otros en trámite. Y la función principal de esta válvula es detener el medio de la vuelta y sangrado en el contenedor.
- La cara a cara de esta válvula es corto, así como con un pequeño volumen y peso ligero.
- El disco puede cerrarse rápidamente.
- Puede ser utilizado en tuberías horizontales y verticales, que también es conveniente para la instalación.
- Con una pequeña resistencia a líquidos, la válvula está libre.
- Es flexible, con un buen sellado.
- La estructura es simple y compacto, y la apariencia es hermoso.
- La vida de servicio es de largo con una alta fiabilidad.
P: ¿Cuál es su pago?
R: T/T de 30% de anticipo de saldo a pagar antes del envío. O L/C.
R: Depende de la cant.
P: ¿Es usted un fabricante o trading company? Cómo llegar a su empresa en Beijing?
R: Somos un fabricante experimentado. Y es de aproximadamente 1,5 horas en tren de alta velocidad de
Beijing Nan Estación.
P: ¿proporcionar ejemplos? Es libre o cargado?
R: Sí, podemos ofrecer muestras gratis, pero los gastos de envío cubierto por el cliente.
P: Si los productos de calidad tienen algún problema, ¿cómo tratar?
R: Vamos a responsables de todos los problemas de calidad si no las causas humanas.
