Información Básica.
No. de Modelo.
JAT-52DA
Tipo de actuación
doble efecto
Material
Aluminio
personalizado
personalizado
Estructura
Piñón y cremallera
presión de la fuente de aire
2~8bar
material del eje giratorio
40cr con chapado en níquel
aplicación
automatización de válvulas
color
personalizado
Paquete de Transporte
Carton Box+Foam+Wooden Case
Especificación
JAT032-JAT400
Marca Comercial
JIMAI
Origen
China
Código del HS
8412390090
Capacidad de Producción
500000piece/Year
Descripción de Producto

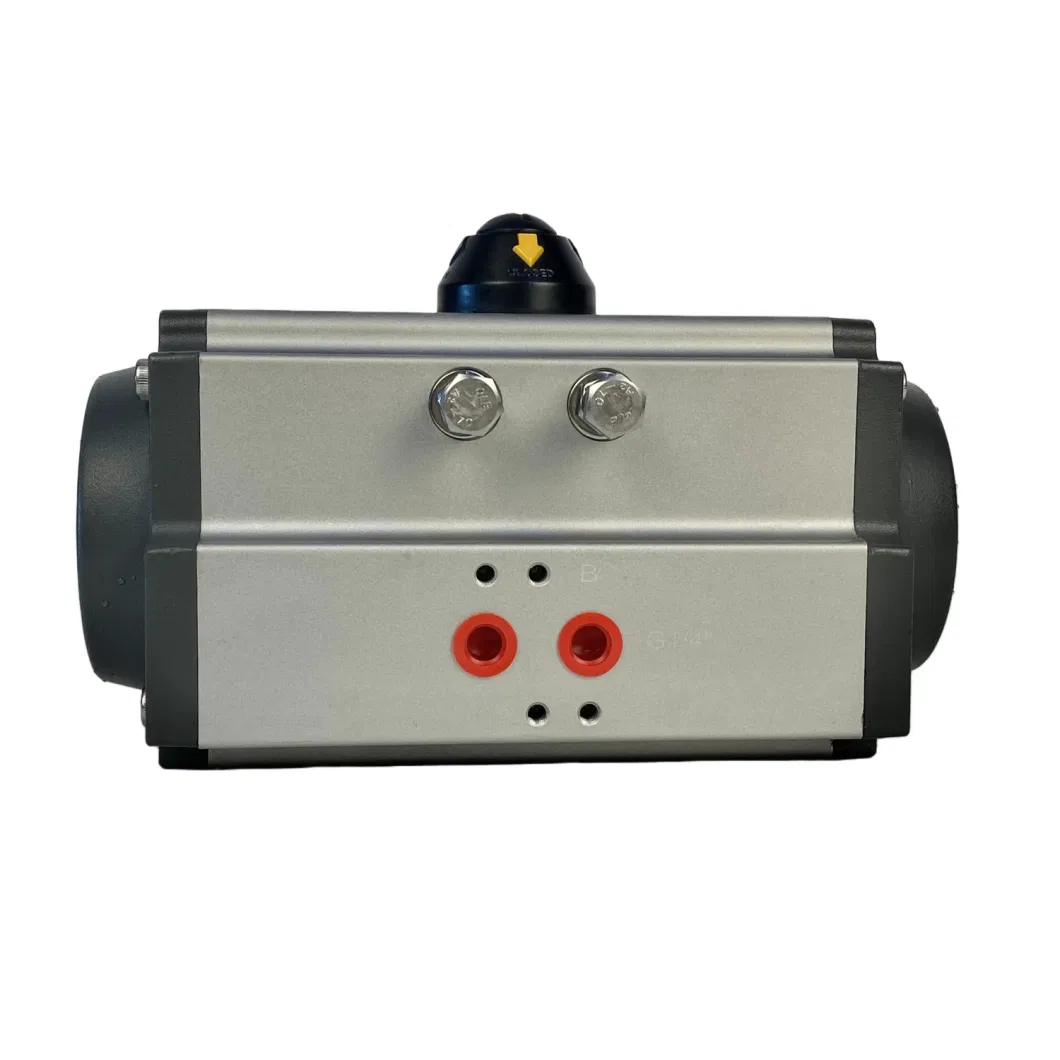

Un actuador de aire rotativo de alta precisión y respuesta rápida está disponible en Zhejiang Jimai Auto-Tech Co, Ltd, que requiere presión de aire para funcionar. Tiene dos modos de trabajo opcionales: Uno es de doble acción, otro es de simple acción. La acción doble necesita la presión de aire tanto para abrir como para cerrar, mientras que la acción simple puede volver automáticamente a la apertura o cierre cuando se elimina la presión de aire. Adopta el indicador de posición múltiple, instrucciones visuales in situ, que facilita la comprobación de la situación de funcionamiento. El actuador cumple con el estándar de montaje VDI/VDE 3875 ISO5211/DIN3337, facilidad de uso. Nuestro actuador neumático de par de aire es extremadamente importante en la industria de la automatización, y está disponible en una amplia gama de tamaños para acomodar todo tipo de válvulas. Este producto es ideal para la mayoría de válvulas de bola, válvulas de mariposa, válvulas de tapón, entre otros tipos de válvulas. Nuestra organización está comprometida a producir un servicio eficiente y duradero con un mantenimiento mínimo.
| Modelo | Serie JAT |
| Acción | Suave y fiable |
| Operación | Seguro y a prueba de explosiones |
| Accesorios | Filtro, regulador de presión de aire, caja de interruptores limitada |
| Rango de rotación | ±5 °para la rotación a 0 °y 90 ° |
| Campo de aplicación | Refinación de petróleo, industria química |
| Medios de operación | Aire, agua, gas, aceite, vapor |
| Accesorios opcionales | Válvula de solenoide, interruptor limitado, posición eléctrica, regulador de aire |
| Eje giratorio | Chapado en níquel |
| Rodamientos | Plásticos de ingeniería |
| Junta tórica | NBR |
| Temperatura ambiente | Estándar -20ºC~+80ºC. |
| Tipo de baja temperatura -40ºC~+80ºC. | |
| Tipo de alta temperatura -20ºC~+160ºC. |
Par de salida del actuador de doble efecto (Unidad:Nm)
MODELO | Presión de suministro de aire de entrada (unidad: Bar) | ||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | |
JAT032DA | 3,1 | 4,7 | 6,2 | 7,8 | 9,4 | 11 | 12,5 |
JAT052DA | 8,5 | 12,7 | 17 | 21,2 | 25,5 | 29,7 | 34 |
JAT063DA | 15 | 22,5 | 30 | 37,5 | 44,9 | 52,4 | 59,7 |
JAT075DA | 21 | 31,8 | 42,4 | 53 | 63,6 | 74,2 | 84,8 |
JAT083DA | 32,5 | 48,7 | 65 | 81,2 | 97,4 | 113,7 | 130 |
JAT092DA | 46,5 | 69,8 | 93 | 116,3 | 140 | 162,9 | 186 |
JAT105DA | 69,3 | 104 | 138,5 | 173,2 | 207,8 | 242,5 | 277 |
JAT125DA | 108 | 162 | 216 | 270 | 324 | 378 | 432 |
JAT140DA | 184,7 | 277 | 369,5 | 461,8 | 554 | 646,5 | 739 |
JAT160DA | 281,5 | 422 | 563 | 704 | 844 | 985 | 1126 |
JAT190DA | 453 | 680 | 907 | 1135 | 1361 | 1587 | 1814 |
JAT210DA | 554 | 831 | 1108 | 1384 | 1662 | 1939 | 2216 |
JAT240DA | 814 | 1221 | 1628 | 2035 | 2442 | 2849 | 3256 |
JAT270DA | 1238 | 1854 | 2472 | 3090 | 3708 | 4326 | 4944 |
