Información Básica.
No. de Modelo.
PTFE Control Wafer Actuator Butterfly Valve
Presión Trabajo
Media Presión (2.5Mpa <Pn <6.4mpa)
Temperatura De Trabajo
Temperatura Normal (-40°C<T<120°C)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Fundición
Aplicación
Industria, Industria de Agua, Familia, Pipeline
cuerpo
di s e. ci
asiento
epdm;n.
actuador
nivel de la mano
disco
ci/di+chapado en níquel;cf8;cf8m
inspección
api598
cara a cara
serie en558-1 20
Paquete de Transporte
Butterfly Valve Are Packed Into Plywood Case
Especificación
DN 40- DN 1200
Marca Comercial
fluido brand
Origen
Qingdao, China
Código del HS
8481804090
Capacidad de Producción
3000set Per Month
Descripción de Producto
Actuador de oblea de control eléctrico de PTFE motorizado accionado por motor de hierro fundido Válvula de mariposa
En conclusión, las válvulas de mariposa son válvulas versátiles y rentables que se utilizan ampliamente en aplicaciones industriales. Su simplicidad, su funcionamiento rápido y sus excelentes capacidades de control de flujo los convierten en una opción popular para regular el flujo de fluidos. Sin embargo, es importante considerar sus limitaciones y asegurarse de que son adecuadas para la aplicación específica antes de seleccionarlas.
Campos de aplicación de la válvula de mariposa
- sistemas de agua como plantas de tratamiento de agua, redes de distribución, aplicaciones de agua potable; - sistemas de alcantarillado como plantas de tratamiento de aguas residuales, aguas crudas, aguas residuales digeridas, aplicaciones de aire; - sistemas industriales como aguas residuales contaminadas con sustancias químicas, gases, medios industriales
- sistemas de alimentación y bebidas como aplicaciones de lavado y lavado, sistemas de transporte, procesamiento de agua potable.
1)líder del sector:
Nuestra fábrica ha sido especulada en Pipeline Products desde 2004.con décadas de desarrollo, contamos con 20 ingenieros, 200 trabajadores experimentados y 25 equipos de ventas profesionales y ha suministrado productos de tuberías, soluciones y servicios a más de 30 países.la calidad es estrictamente controlada y garantizada.
2)Gran productividad
La productividad de nuestra fábrica es grande y también hay existencias de algunos accesorios de tubería disponibles, por lo que el tiempo de producción en masa es corto.
3)Servicio VIP
Profesionales técnicos ingenieros y equipos de ventas garantizan la calidad y el servicio.
4)OEM también está disponible
7.FAQ:
Q1:¿Qué certificado tienes?
R: Tenemos el certificado ISO 9001, CE.
Q2. ¿Puedo obtener muestras gratuitas?
R: Sí, las muestras gratuitas pueden ofrecerse de forma gratuita.
Q3. ¿Puedo tener mi propio logotipo en el producto?
R: Sí, el diseño de logotipo simple está disponible en base a una cantidad no pequeña de pedido.
Q4: ¿Puedo tener mi propio producto personalizado?
R: Sí, sus requisitos personalizados de color, tamaño, Marca, etc.
Q5: ¿puedes producir los productos de acuerdo a mi propio dibujo?
R: Sí, podemos producir los productos de acuerdo con su dibujo.
Q6: ¿Cuánto tiempo dura su entrega?
R: Generalmente es de aproximadamente 30-45days depende de la cantidad del pedido.
Q7:¿Cuál es su gama de productos?
A:Conexión de tubería forjada,Conexión de tubería de soldadura a tope,abrazaderas de tubería,tubería de ranura de hierro dúctil Montaje, piezas OEM, válvulas
Las válvulas de mariposa son un tipo de válvula de cuarto de vuelta que se utiliza comúnmente en aplicaciones industriales. Se nombran por su forma, que se asemeja a las alas de una mariposa. Estas válvulas están diseñadas para regular el flujo de fluidos, como agua o gas, girando un disco o una paleta dentro del cuerpo de la válvula.
Una de las principales ventajas de las válvulas de mariposa es su simplicidad y facilidad de uso. Consisten en sólo unos pocos componentes principales, incluyendo un disco, un vástago y un cuerpo de válvula. Esta simplicidad no solo los hace fáciles de instalar y mantener, sino que también da como resultado menores costes de fabricación en comparación con otros tipos de válvulas.
Otra ventaja de las válvulas de mariposa es su funcionamiento rápido. Debido a su diseño de cuarto de vuelta, estas válvulas pueden abrirse o cerrarse completamente con una rotación de 90 grados del disco. Esta operación rápida es particularmente beneficiosa en aplicaciones donde se requiere un cierre rápido, como sistemas de parada de emergencia.
Además de sus ventajas funcionales, las válvulas de mariposa también son conocidas por su diseño compacto y ligero. Esto hace que sean fáciles de instalar en espacios reducidos y reduce el peso total del sistema. Además, su baja caída de presión asegura que la energía necesaria para operar la válvula se minimice, lo que resulta en ahorros de energía y costos operativos reducidos.
En conclusión, las válvulas de mariposa son válvulas versátiles y rentables que se utilizan ampliamente en aplicaciones industriales. Su simplicidad, su funcionamiento rápido y sus excelentes capacidades de control de flujo los convierten en una opción popular para regular el flujo de fluidos. Sin embargo, es importante considerar sus limitaciones y asegurarse de que son adecuadas para la aplicación específica antes de seleccionarlas.

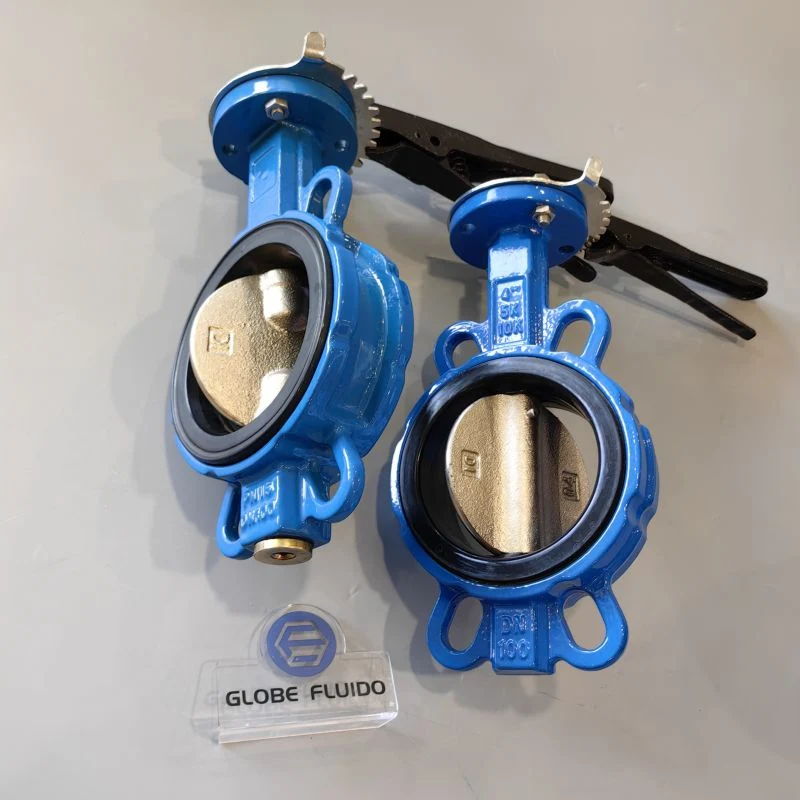

VÁLVULA de mariposa DI DN40 DN50 DN80 asiento de goma mariposa manual palanca de la válvula de la válvula de mariposa
| Elemento | Válvula de mariposa | ||
| Datos técnicos | Tamaño | DN40-DN1200 | |
| Diseño general | API609 | ||
| Almohadilla de montaje | ISO 5211 | ||
| Cota cara a cara | API609 EN558-1-20series | ||
| Perforación de bridas | DIN2501 PN10/PN16 | ||
| Inspección y prueba | API598 | ||
| -todos los diseños generales disponibles y dimensiones cara a cara se refieren amablemente a la especificación básica del fluido qiang. -todos los taladros de brida disponibles deben consultar las dimensiones de perforación de brida adjuntas. | |||
| Características del producto | -Tipo de caja de brida tipo Wafer, orejeta o U se ajusta entre FF O bridas RF | ||
| - casquillo de PTFE que asegura el máximo soporte del eje y la alineación centralizada | |||
| -360ºC disco pulido asegura encendido-apagado positivo | |||
| -asiento de cartucho con respaldo duro o asiento de goma | |||
| -eje de una pieza,eje de doble pieza,disco pinnado o sin pasador | |||
| -almohadilla de montaje universal ISO5211 | |||
| Lista de materiales | Cuerpo | Hierro fundido A126 CLASSE B; Hierro dúctil GGG40/GGG50 | |
| Casquillo | PTFE | ||
| Junta tórica | EPDM | ||
| Eje | Acero inoxidable AISI316 | ||
| Disco | Acero inoxidable A351 CF8M | ||
| Asiento | EPDM | ||
| PIN | Acero inoxidable AISI316 | ||

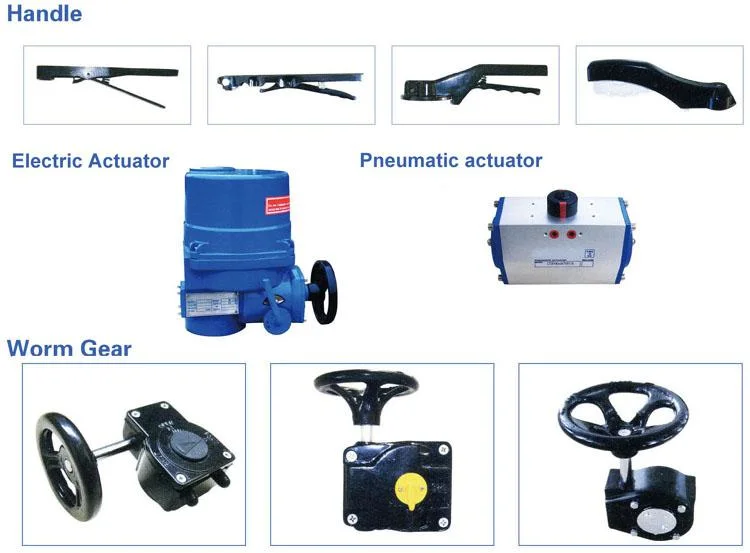

| Actuador |  | ||
| Revestimiento | R | Fusión de polvo de epoxi recubierto | |
| B | Pintura en aerosol | ||
- sistemas de agua como plantas de tratamiento de agua, redes de distribución, aplicaciones de agua potable; - sistemas de alcantarillado como plantas de tratamiento de aguas residuales, aguas crudas, aguas residuales digeridas, aplicaciones de aire; - sistemas industriales como aguas residuales contaminadas con sustancias químicas, gases, medios industriales
- sistemas de alimentación y bebidas como aplicaciones de lavado y lavado, sistemas de transporte, procesamiento de agua potable.
