Información Básica.
No. de Modelo.
FRYT500 FRYT1000
sistema de trabajo del motor
S2
nivel de protección
ip68
voltaje
220V/1pH/50Hz 380V/3pH/50Hz
temperatura ambiente
-10 grados a 45 grados
presión atmosférica
86kpa a 106kpa
diferencia de retorno
menor o igual al 1 por ciento
ajuste de tiempos
los tiempos de inicio pueden alcanzar 600 veces/hora;
velocidad
1rpm/0,5rpm
bus de campo
soporte profibus-dpv0/dpv1, modbus, canopen, etc.
tipo a prueba de explosiones
grado exd ii a prueba de explosiones bt4.
humedad relativa
menor o igual al 95 por ciento
Paquete de Transporte
Wooden Case
Especificación
23Kg/37Kg
Marca Comercial
FRY
Origen
Tianjin, China
Código del HS
850151
Capacidad de Producción
10000 Piece/Month
Descripción de Producto

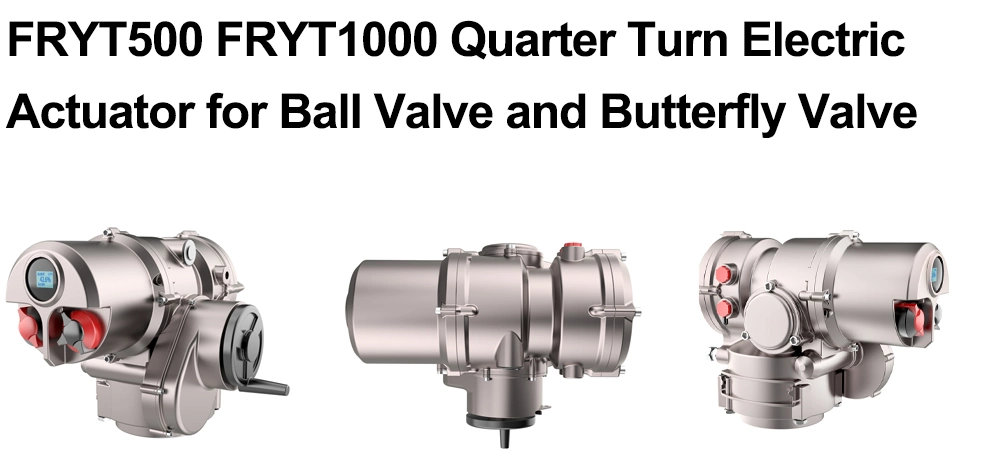

El actuador eléctrico de la serie FRYT es un actuador eléctrico de un cuarto de vuelta que puede usarse para controlar y ajustar las válvulas. Sus productos de tipo on-off son adecuados para aplicaciones con hasta 60 arranques por hora, y los productos de tipo regulador son adecuados para aplicaciones con hasta 1200 arranques por hora. Además, gracias a la incorporación de una unidad de control inteligente, el control es más preciso y el posicionamiento es más preciso.
Rango de salida de par de apriete 50Nm (37lbf ft)-2000Nm (1476lbf ft).
Parámetros técnicos principales
El funcionamiento del actuador puede garantizarse en caso de error de tensión de ±10% y error de frecuencia de ±5 Hz. El actuador puede arrancar normalmente en caso de caída de tensión máxima del 15% y puede funcionar como velocidad normal.
Rango de salida de par de apriete 50Nm (37lbf ft)-2000Nm (1476lbf ft).
Parámetros técnicos principales
- Error intrínseco: ±1%
- Diferencia de retorno: 1%
- Zona muerta: 0,5% ~ 10% ajustable
- Característica de fuerza de amortiguación: Ritmo muerto
- Nivel de protección: IP67 (IP68 opcional )
- Temperatura ambiente: -25ºC~ +70ºC.
- Humedad relativa: <95% (sin condensación)
- Fuente de alimentación: 380Va.c(340V-440V), 50Hz/60Hz ЗPH
El funcionamiento del actuador puede garantizarse en caso de error de tensión de ±10% y error de frecuencia de ±5 Hz. El actuador puede arrancar normalmente en caso de caída de tensión máxima del 15% y puede funcionar como velocidad normal.
| Modelo | Velocidad de rotación (rpm) | Par (Nm) | Tensión (V) | Fase (Ph) | Frecuencia (Hz) | Corriente nominal (A) | Deber | Peso (kg) |
| FRYIT250 | 1 | 250 | 380 | 3 | 50 | 0,57 | S4 (30%) | 23 |
| FRYT500 | 0,5 | 500 | 380 | 3 | 50 | 0,57 | S4 (30%) | 23 |
| FRYT1000 | 1 | 1000 | 380 | 3 | 50 | 0,57 | S4 (30%) | 37 |
| FRYT2000 | 0,5 | 2000 | 380 | 3 | 50 | 0,57 | S4 (30%) | 37 |
| Modelo | Velocidad de rotación (rpm) | Par (Nm) | Tensión (V) | Fase (Ph) | Frecuencia (Hz) | Corriente nominal (A) | Deber | Peso (kg) |
| FRYT250 | 1 | 250 | 220 | 1 | 50 | 1,14 | S4 (30%) | 23 |
| FRYT500 | 0,5 | 500 | 220 | 1 | 50 | 1,14 | S4 (30%) | 23 |
| FRYT1000 | 1 | 1000 | 220 | 1 | 50 | 1,14 | S4 (30%) | 37 |
| FRYT2000 | 0,5 | 2000 | 220 | 1 | 50 | 1,14 | S4 (30%) | 37 |
Velocidad de giro de salida del actuador
Debido al efecto de inercia y a la abrasión del manguito del eje de accionamiento, se recomienda que el funcionamiento no sea demasiado rápido mientras se instala directamente en la válvula de freno.
El par nominal es el par máximo establecido en dos direcciones. El par máximo es de 1,4 a 2 veces, dependiendo de la velocidad y la tensión de la válvula.
En caso de utilizar el par máximo necesario mientras se supera el 20% del recorrido de la válvula, póngase en contacto con nosotros.
| Modelo | R | B | C | D | E | F | G) | H) | I) |
| FRYT1 | 306 | 124 | 160 | 135,5 | 202,5 | 277 | 430 | 338 | 54 |
| FRYT2 | 308 | 121,5 | 160 | 123,5 | 245 | 340 | 428,5 | 368,5 | 52 |

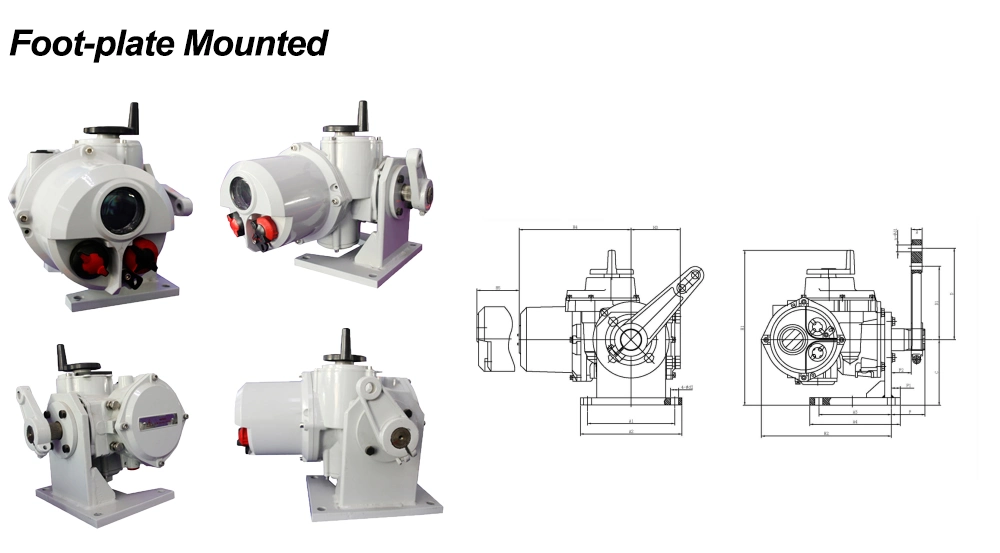

| Modelo | A1 | A2 | A3 | A4 | C | D1 | D | E | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-Φd1 | 4-Φd2 |
| FRYT1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68,5 | 20 | 17,5 | 382 | 288 | 124 | 306 | 160 | 18 | 17,5 |
| FRYT2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-Φ20 | 22 |

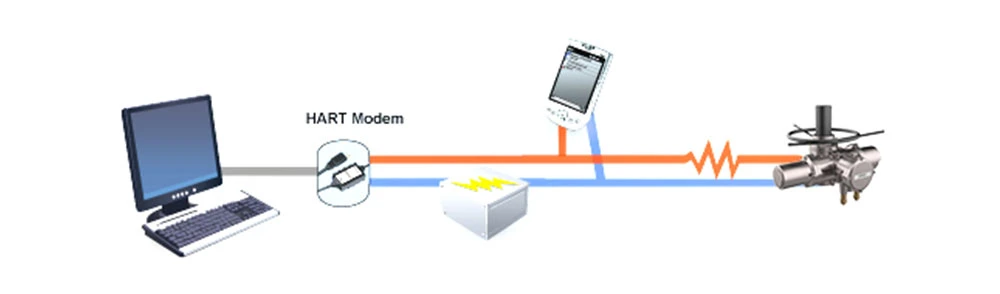

Protocolo de comunicación Hart LA comunicación HART utiliza un método de comunicación semidúplex, que se caracteriza por la realización de la comunicación de señal digital en la línea de transmisión de señal analógica existente, que es un producto de transición durante la transición del sistema analógico al sistema digital, por lo que tiene una fuerte competitividad del mercado se ha desarrollado rápidamente. HART estipula una serie de comandos, que funcionan de acuerdo con el modo de comando.

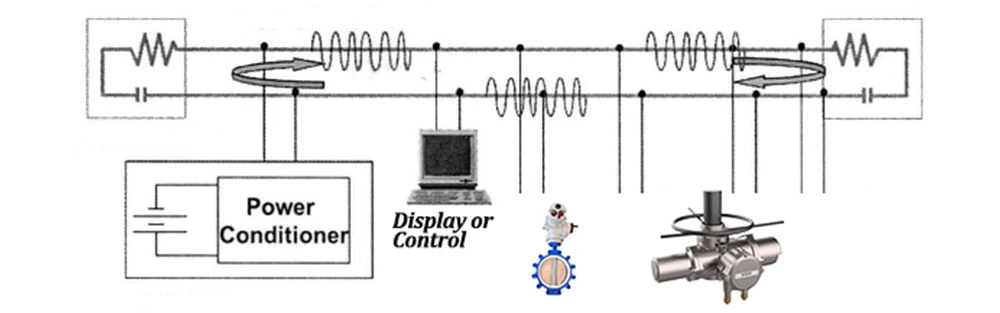

Protocolo de comunicación Profibus PROFIBUS es un estándar internacional de bus de campo abierto que no depende de los fabricantes de equipos. La velocidad de transmisión de PROFIBUS puede seleccionarse en el rango de 9,6kbaud ~ 12Mbaud y cuando se inicia el sistema de bus, todos los dispositivos conectados al bus deben ajustarse a la misma velocidad. Se utiliza ampliamente en la automatización de la fabricación, la automatización industrial de procesos y la construcción, el transporte y otros campos de la automatización. PROFIBUS es una tecnología de bus de campo utilizada para la automatización de fábricas de supervisión a nivel de taller y comunicación y control de datos de la capa de dispositivos de campo.
Protocolo de comunicación Modbus Modbus es un protocolo de comunicación serie publicado por Modicon (ahora Electric) en 1979 para la comunicación utilizando controladores lógicos programables (PLC). Modbus se ha convertido en el estándar industrial para los protocolos de comunicación industrial (de facto) y es ahora la conexión habitual entre los dispositivos electrónicos industriales.

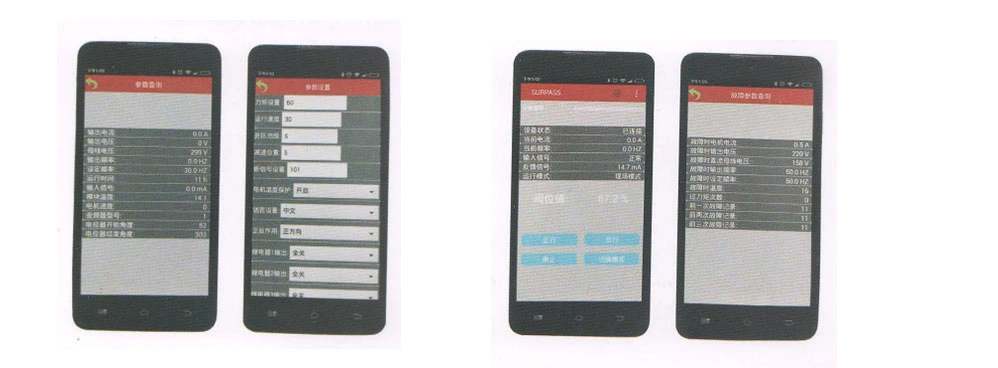

Comunicación Bluetooth Ω visualización
Ω depuración conveniente
Ω funciones de funcionamiento y supervisión
Ω función de diagnóstico
Ω función de diagnóstico
Q1.¿y su precio?
Aunque de alta calidad, pero el precio es muy favorable.
Q2. ¿Cuál es tu MOQ?
R: 1 PC.
Q3. ¿Qué es el hora de entrega?
R: Es aproximadamente 1-7 días después de recibir el pago.
Q4. ¿Cómo hacer el pago?
R: Aceptamos T/T, Paypal, Ali Trade Assurance, etc.
Q5. ¿tiene productos en stock?
R: Sí, algunas existencias pueden enviarse en un plazo de 3 días.
Q6. ¿Prueba todos sus productos antes de la entrega?
R: Sí, todos los productos son inspeccionados completamente antes de la entrega.
Q7. ¿Cuál es la garantía?
R: Nuestra garantía es de un año. Después de recibir los productos, si encuentra productos defectuosos, sólo tiene que tomar fotos o vídeos para enviarnos. Lo haremos de nuevo para volver a financiarlos a los clientes una vez que confirmemos que es nuestra responsabilidad.
