Descripción de Producto
| Esta serie de la válvula de mariposa uso diseño de la estructura concéntrica, y su estructura principal está compuesto de cuerpo, el disco, asiento, tallo y las piezas del mecanismo de transmisión, lo cual puede también, según las propiedades físicas y químicas de diferentes medio, para elegir el material correspondiente, que es resistencia a la corrosión, resistencia a la luz, resistencia al envejecimiento, y pueden aplicarse ampliamente en el drenaje, el petróleo, química, alimentos, medicinas, sistemas de energía y otros líquidos en el ducto que el ajuste y la interceptación de dispositivo. |
Las bridas según ASME B/16.4716.5, Clase 125 / 150; DIN 2501, NP10 / PN16
ASME B16.1/B16.2
Tamaño: DN40-DN900/ 1.5"-36"
Materiales:
Cuerpo: Hierro fundido de hierro dúctil / / / acero fundido en bronce aluminio acero inoxidable /
Disco: El Hierro Dúctil / bronce aluminio acero inoxidable /
Primavera: stee inoxidable (SS304, SS316, Inconel)
Tallo: acero inoxidable
Asiento: EPDM NBR de vitón / / / acero inoxidable
Presión de trabajo: 1.5"-12" 16 bar; 14"-24" 10 bar/16bar; 28"-36" max 10 bar
Prueba de presión según las normas: API 598
| DN | Pulg. | ØD | ØD1 | L | |||
| PN6 | PN10 | PN16 | La clase 125/150 | ||||
| 40 | 1.5" | 86 | 92 | 82 | 57 | 43 | |
| 50 | 2" | 96 | 107 | 101 | 71 | 43 | |
| 65 | 2.5" | 116 | 127 | 121 | 80 | 46 | |
| 80 | 3" | 132 | 142 | 134 | 98 | 64 | |
| 100 | 4" | 152 | 162 | 171 | 117 | 64 | |
| 125 | 5" | 182 | 192 | 193 | 145 | 70 | |
| 150 | 6" | 207 | 218 | 219 | 172 | 76 | |
| 200 | 8" | 262 | 273 | 276 | 221 | 89 | |
| 250 | 10" | 317 | 328 | 336 | 275 | 114 | |
| 300 | 12" | 373 | 378 | 383 | 406 | 325 | 114 |
| 350 | 14" | 423 | 428 | 444 | 448. | 361 | 127 |
| 400 | 16" | 473 | 489 | 495 | 511 | 412 | 140 |
| 450 | 18" | 528 | 539 | 555 | 546 | 468 | 152 |
| 500 | 20" | 578 | 594 | 617 | 603 | 515 | 152 |
| 600 | 24" | 679 | 695 | 734 | 714 | 624 | 178 |
| 700 | 28" | 784 | 807 | 802 | 828 | 720. | 229 |
| 800 | 32" | 890 | 917 | 912 | 936 | 825 | 241 |
| 900 | 36". | 990 | 1044 | 1012 | 1044 | 914 | 241 |

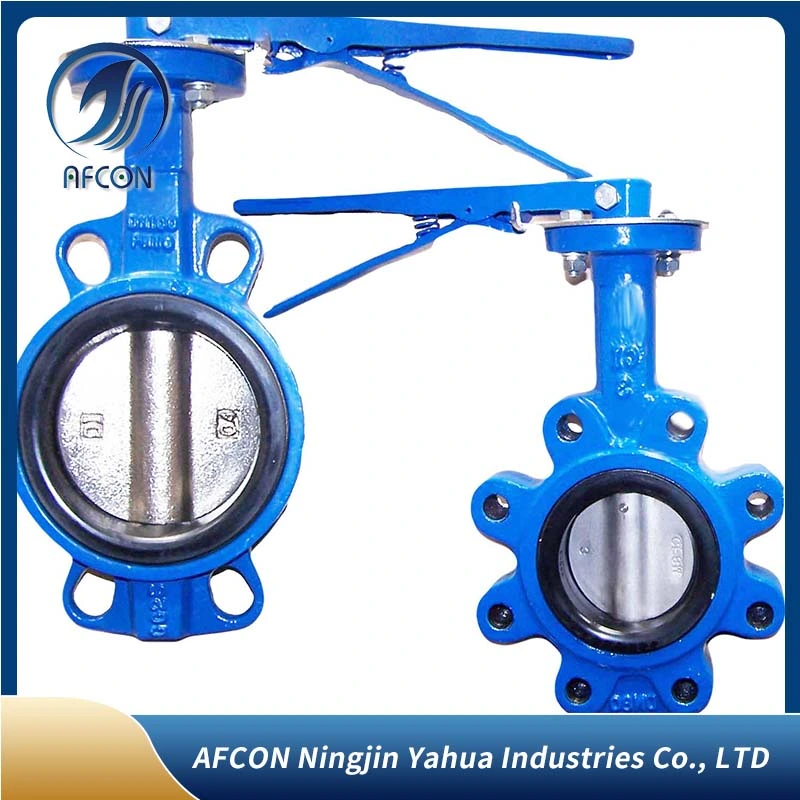

Accionamiento electrónico tipo de garra de hierro fundido la válvula de mariposa
1. DN50-1200
2. PN 10/16, ANSI125/150
3. GG25/GGG40/SS cuerpo
4. CE, ISO, la certificación SGS

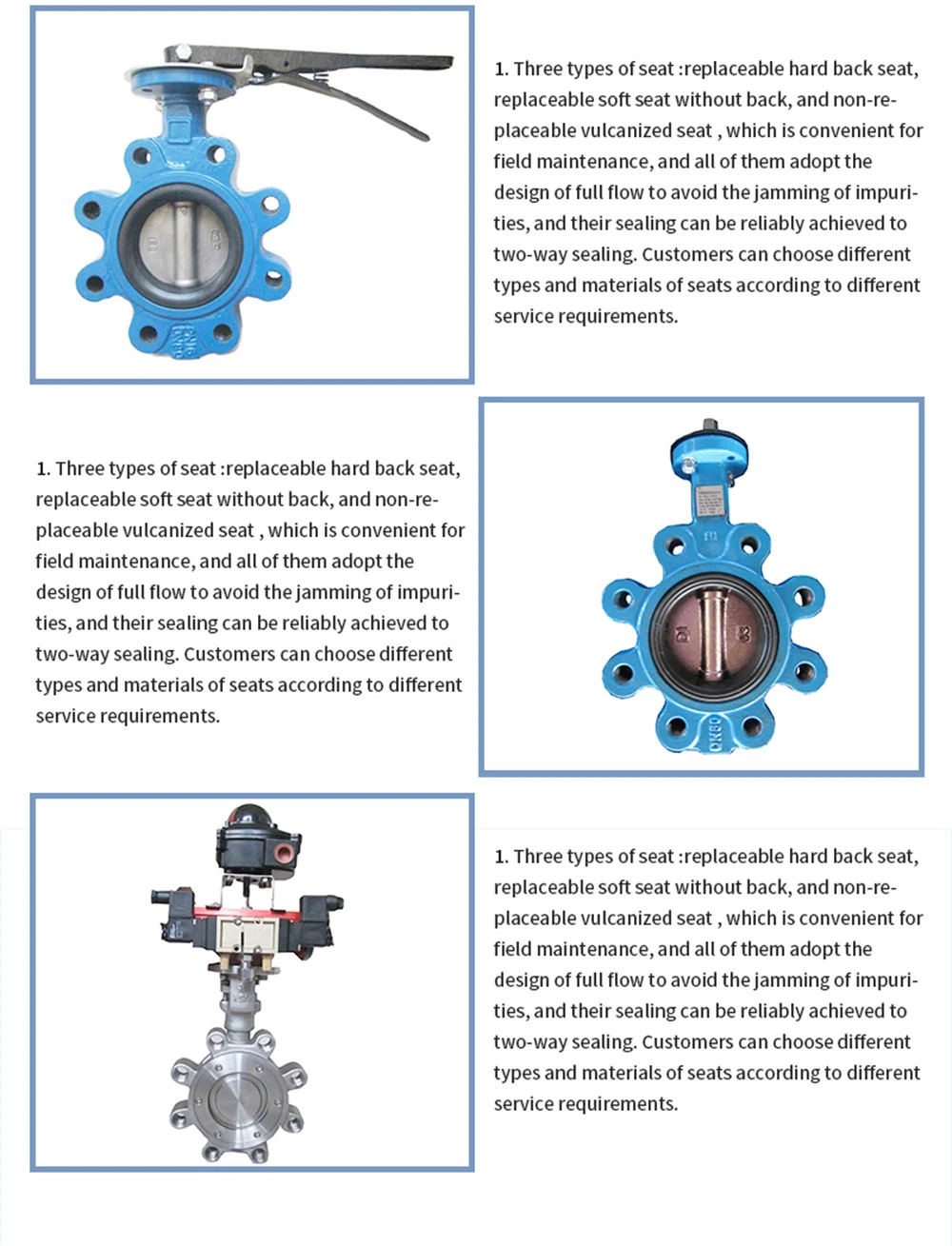

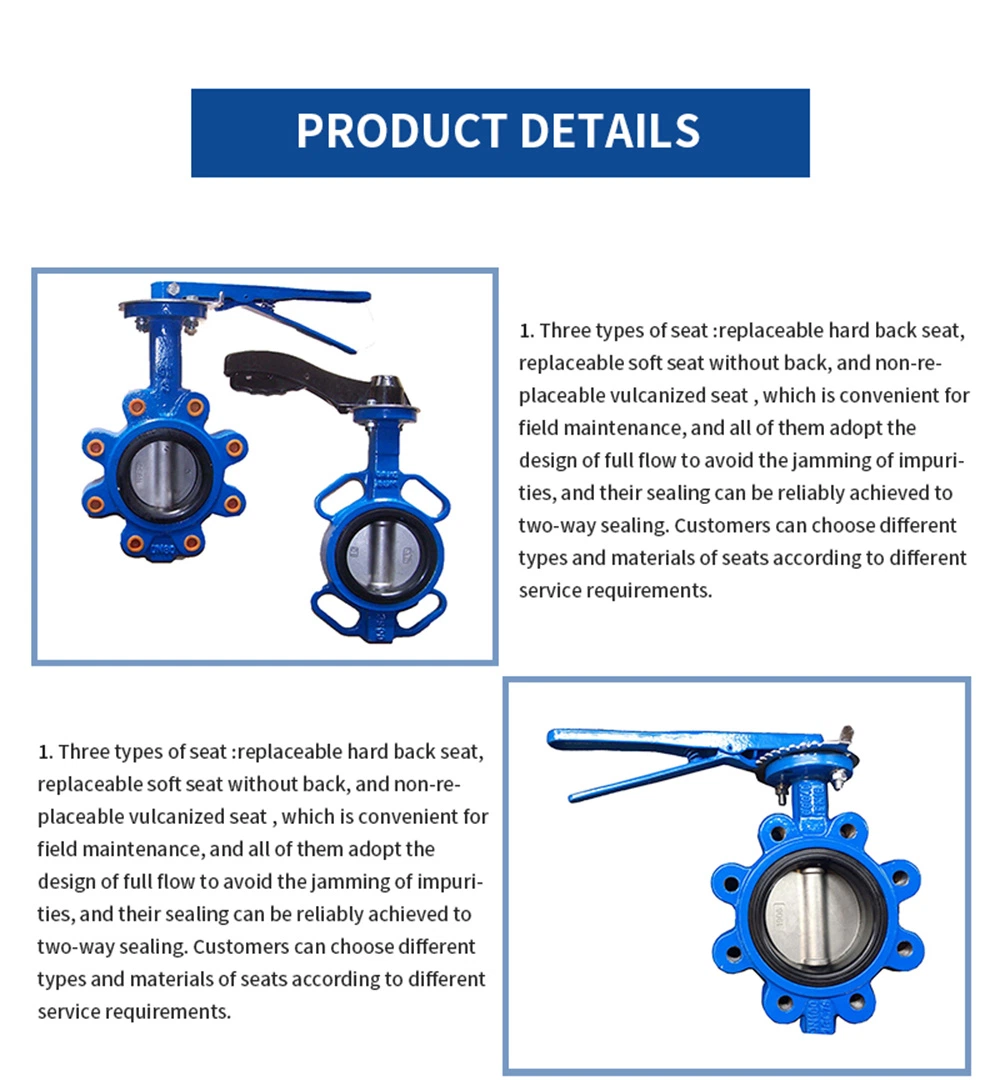

Breve introducción de la estría de válvula de mariposa tipo wafer
1. Estrías de válvula de mariposa tipo wafer, diseñado para cumplir con MSS-SP-67, el BS5155, y de la API609. Compatible con GB, DIN, BS, bridas ANSI.
2. De cara a cara según ISO 5752.
3. Característica de la estría de tipo wafer válvula de mariposa es el empalme el revestimiento de goma en el cuerpo, la fuerza más alta y la junta de forma más fiable para el asiento.
4. La spline es entre el eje y disco.
5. Disponible con asas, los operadores de velocidades manual y eléctrico o neumático actuadores.
| Lista de materiales | |||||
| El tema | Nombre de la parte | Los materiales | |||
| 1 | El anillo de sujeción | Zine / acero chapado en acero inoxidable | |||
| 2 | La JUNTA TÓRICA | NBR de neopreno de EPDM / / / Viton | |||
| 3 | El casquillo | El PTFE / bronce lubricado | |||
| 4 | Tallo | Zine / acero chapado en acero inoxidable | |||
| 5 | Cuerpo | Fundición de hierro dúctil / / acero inoxidable | |||
| 6 | El disco | El hierro dúctil(níquel) / acero inoxidable / AL-bronce | |||
| 7 | El asiento | NBR de neopreno de EPDM / / / Viton | |||
Esta válvula se utiliza principalmente para la conexión y la interrupción de los medios de comunicación como el agua, aceite y otros en trámite. Y la función principal de esta válvula es detener el medio de la vuelta y sangrado en el contenedor.
La cara a cara de esta válvula es corto, así como con un pequeño volumen y peso ligero.
El disco puede cerrarse rápidamente.
Puede ser utilizado en tuberías horizontales y verticales, que también es conveniente para la instalación.
Con una pequeña resistencia a líquidos, la válvula está libre.
Es flexible, con un buen sellado.
La estructura es simple y compacto, y la apariencia es hermoso.
La vida de servicio es de largo con una alta fiabilidad.
P: ¿Cuál es su pago?
R: T/T de 30% de anticipo de saldo a pagar antes del envío. O L/C.
R: Depende de la cant.
P: ¿Es usted un fabricante o trading company? Cómo llegar a su empresa en Beijing?
R: Somos un fabricante experimentado. Y es de aproximadamente 1,5 horas en tren de alta velocidad de
Beijing Nan Estación.
P: ¿proporcionar ejemplos? Es libre o cargado?
R: Sí, podemos ofrecer muestras gratis, pero los gastos de envío cubierto por el cliente.
P: Si los productos de calidad tienen algún problema, ¿cómo tratar?
R: Vamos a responsables de todos los problemas de calidad si no las causas humanas.
